デジタルカッター
電動シリンダータイプ

製品名|デジタルカッター 電動シリンダータイプ


デジタルカッターベルトフィードタイプを改良。



新機能「電動ベルト間隔調整機能」を採用し、さらに高精度の

連続切断を実現。

伸びやすい、滑りやすい、潰れやすいチューブ材料に最適です。



NEW ※受注生産品
  • ZKC-325VCFT(太物薄刃タイプ)



※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

特長

  • ローラータイプでは、精度の出なかった材料、

    表面に凹凸がある材料、滑りやすい材料の切断に最適。



  • ベルト駆動部にソフトダウンヒンジを採用したインターロック付き安全カバーを設置。(巻き込み防止)



  • タッチパネルによる簡単操作で設定が可能。



  • 電動ベルト間隔調整機能を採用。

    ・「ベルトUP」ボタンで上ベルトユニットが上昇し

     「ベルトSET」ボタンで設定した「ベルト高」位置まで下降します。

    ・従来のベルト隙間調整ハンドルからタッチパネル操作に

     変わったことにより、簡単に隙間調整が可能。

    ・ベルト隙間調整ハンドルでは困難な調整でも再現性が得られます。

    ・材料の潰し過ぎ、ベルトの挟み込みが浅過ぎる場合も

     タッチパネル操作による訂正が可能です。



  • 搬送速度は、MAX800mm/sec まで設定可能。



  • 搬送分解能は0.05mm(設定単位は0.1mm)となり、

    繰り返し切断精度が向上。



  • 送り長さ(切断長さ)補正機能付き。



  • ロット取りカウンタ機能搭載。



  • タッチパネル表示は「日本語⇔英語」切り換えが可能。



  • SDカード対応のタッチパネルにより、メモリー数は640個まで対応。 ※SDカードは付属しておりません、予めご了承ください。



  • 材料排出口に左右に移動が可能なガイドを設置。

    ガイド幅を合わせる事で切断時の斜め切りを減少させます。



  • インターロックスイッチ。

    ・ベルト駆動部に安全カバーをを設置し、カバー開にて電源を遮断します。

    ・刃の可動部にフィンガーガードを設置し、取り外しにて電源を遮断します



  • 外部入出力信号付き。



  • 各種供給装置(Zフィード・スタンド)との連携が可能。

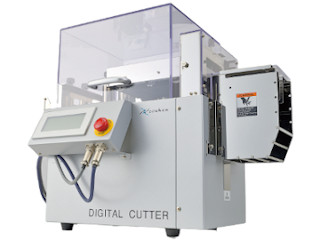

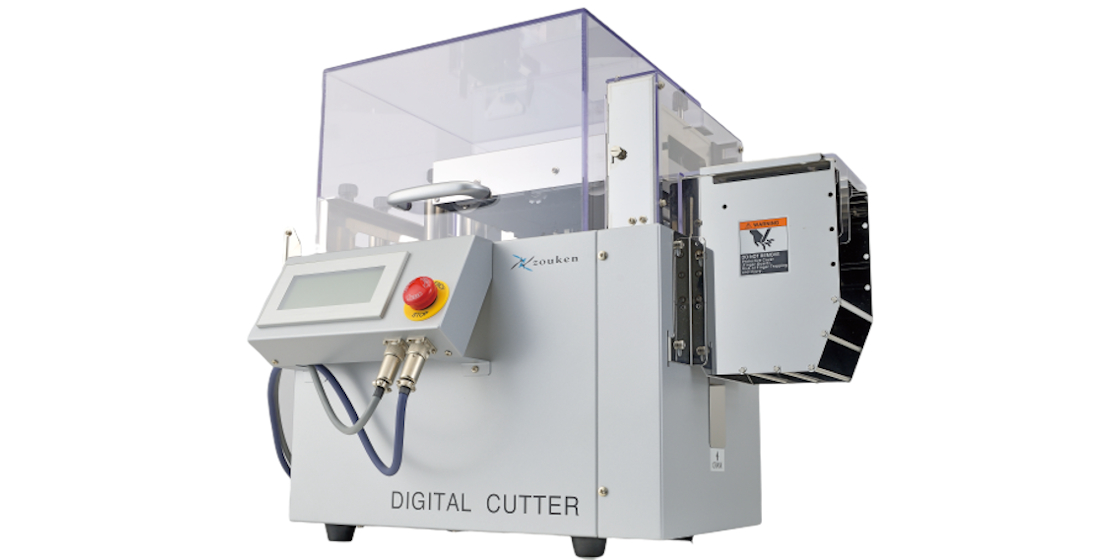

全体

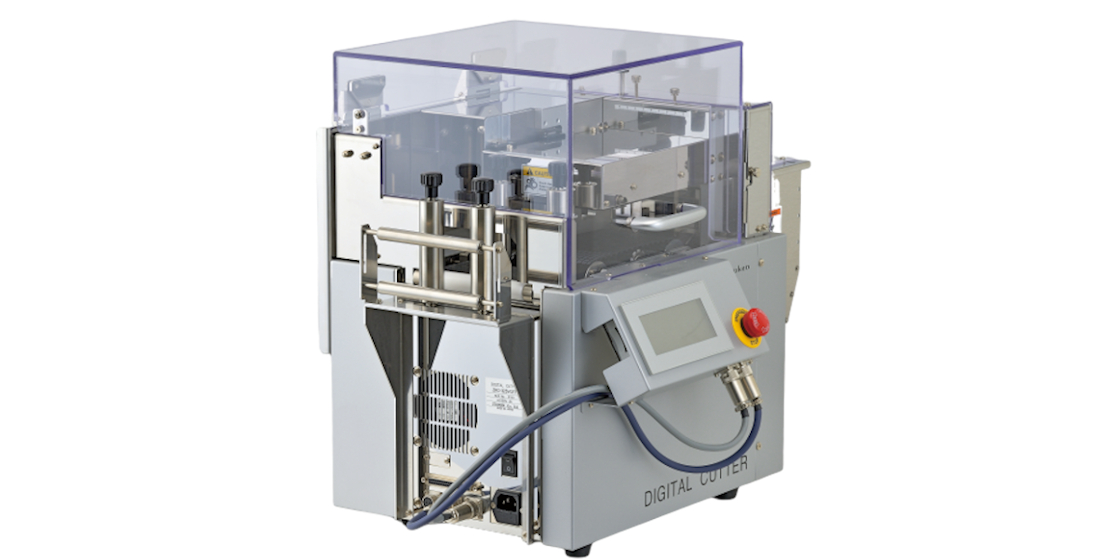

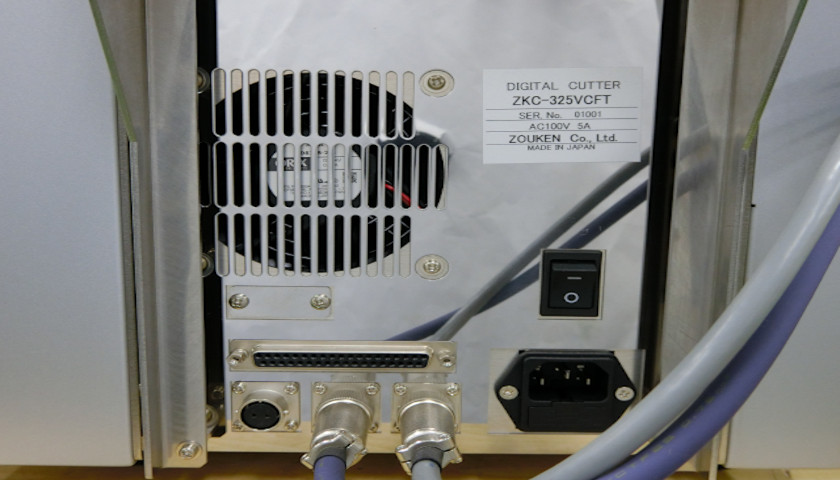

背面

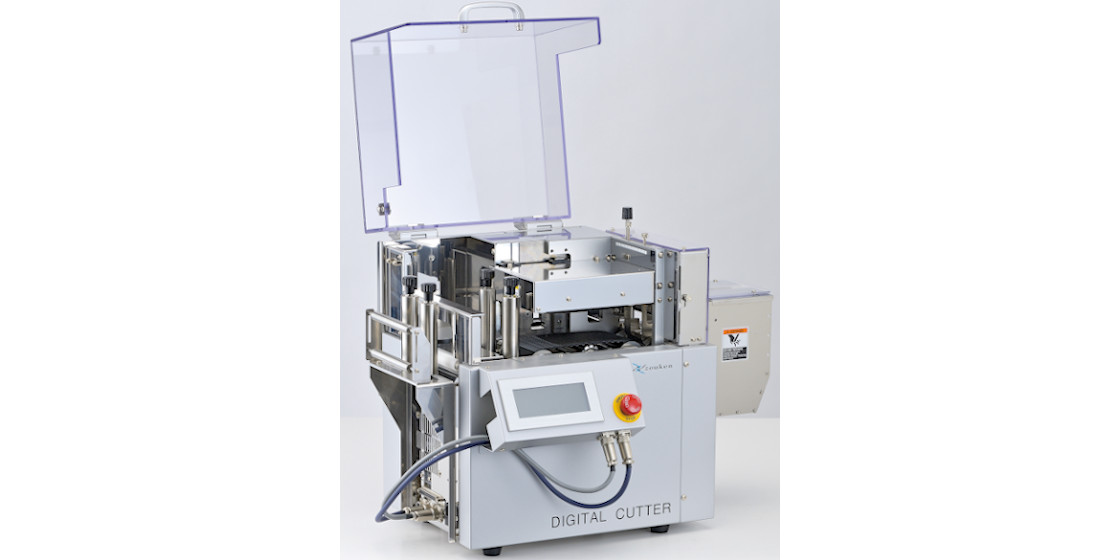

ソフトダウンヒンジを採用したインターロック付き安全カバーです。

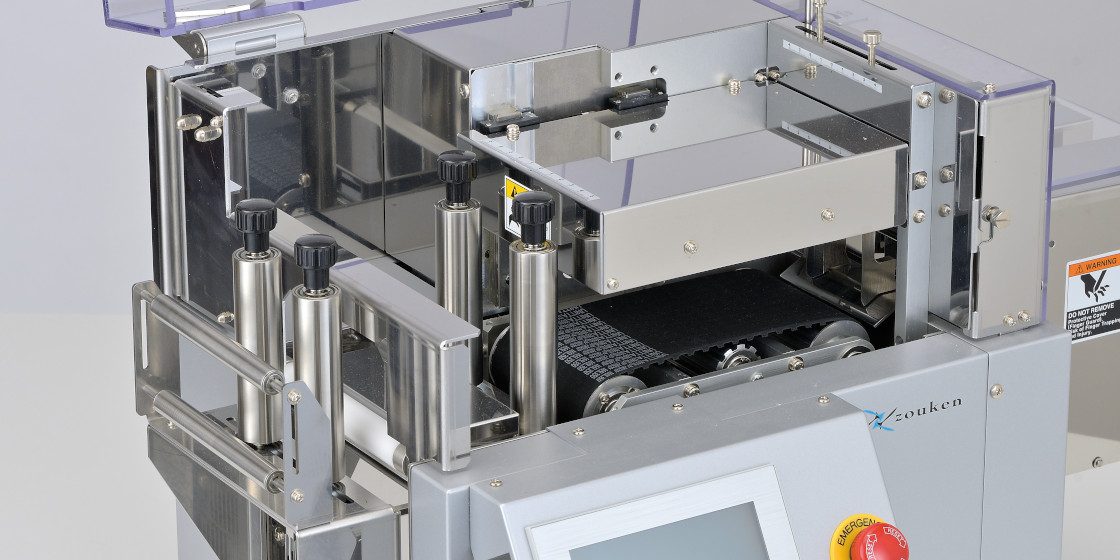

材料入口側にローラガイドを設置、材料を直線状に送り込みます。

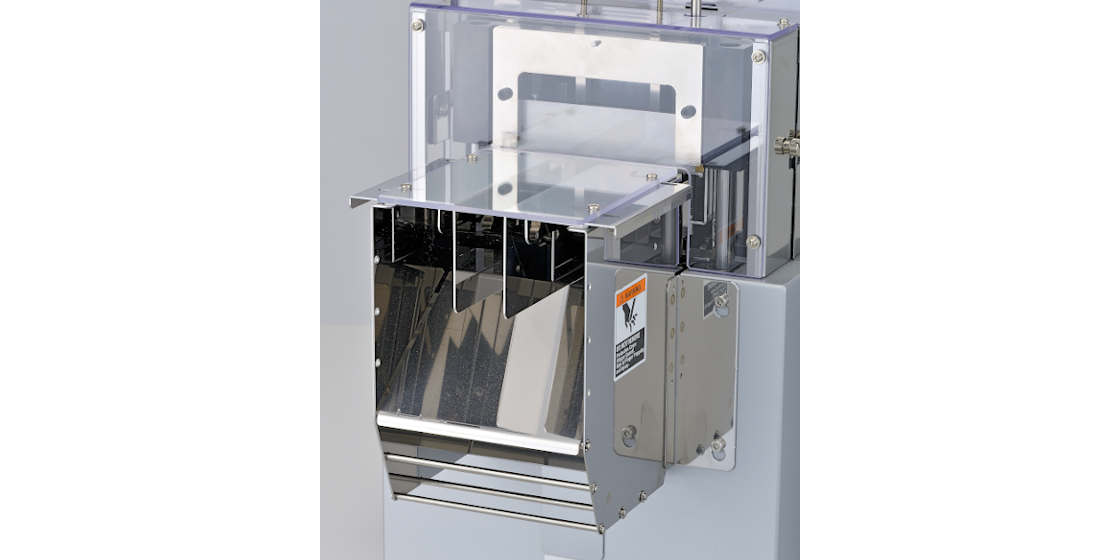

排出口 太物VF/VFT用フィンガーガード
搬送速度は、MAX800mm/sec まで設定可能

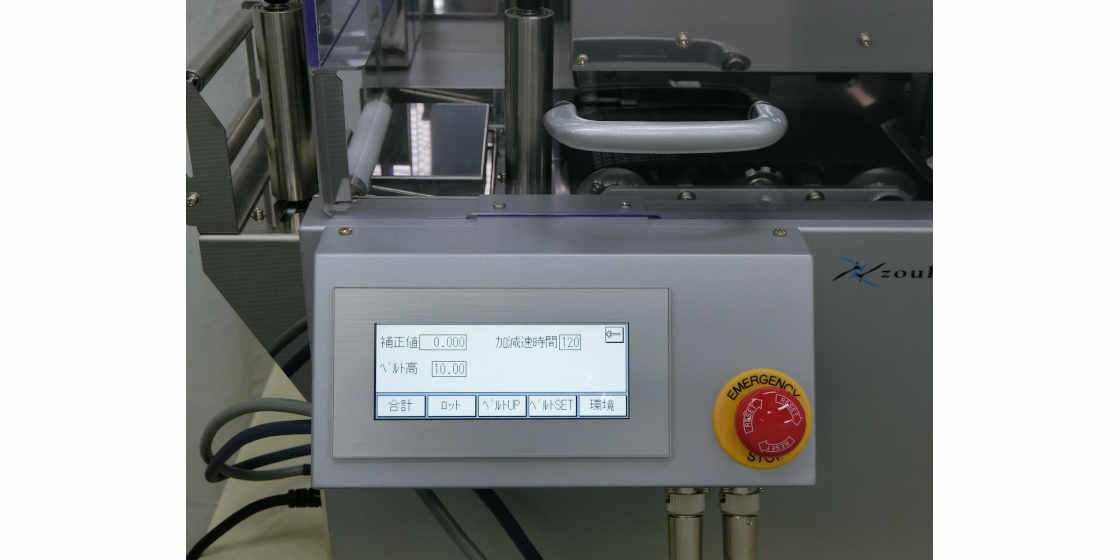

「ベルトUP」で上ベルトユニットが上昇「ベルトSET」で「ベルト高さ」位置まで下降します。

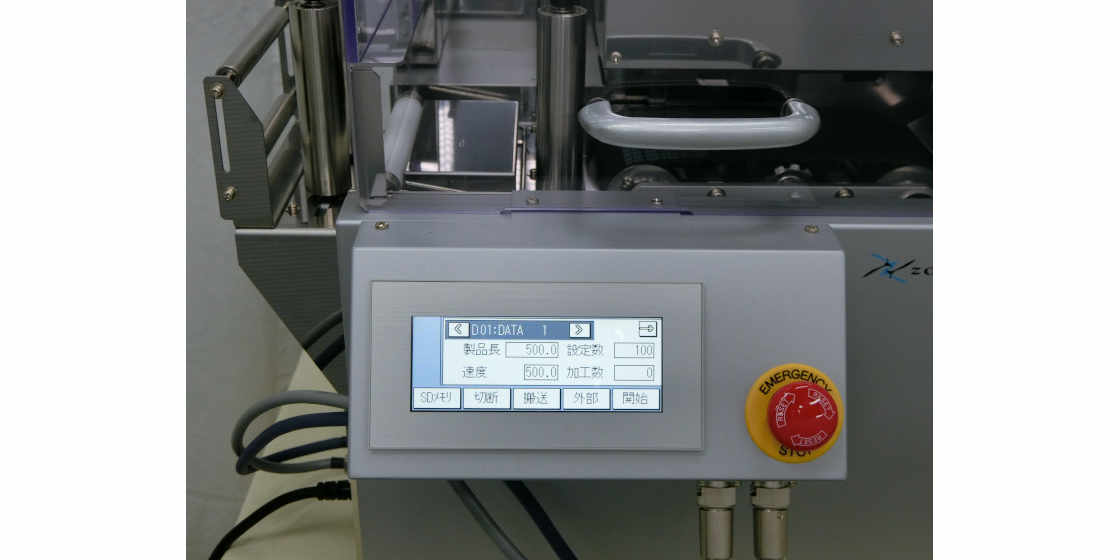

メイン画面 全体
メイン画面2 全体

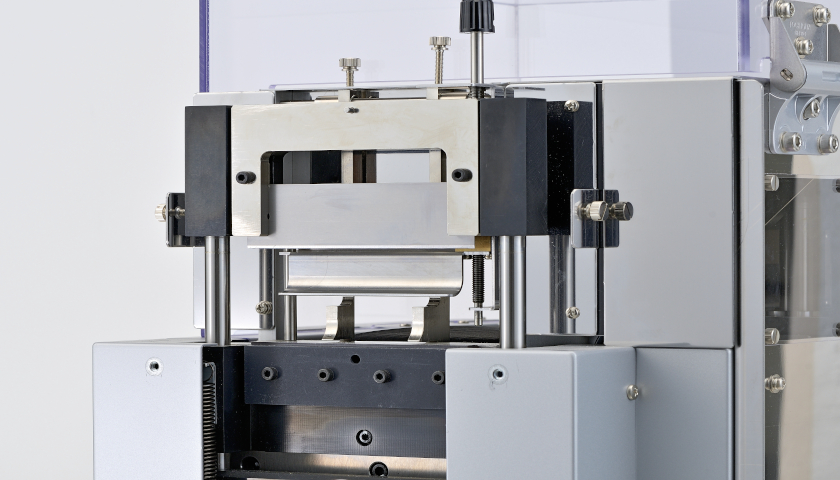

薄刃

薄い刃を材料の上から降ろして押し切りをします。



刃受け(薄刃を受ける部品)は、樹脂製の板です。

そのため、切断加工をすると溝ができます。



溝が深くなってきた時期に刃受けの交換をします。

外部コントロール

外部コントロールは、他の制御機器からの電気信号のON/OFFにより、

切断機の動作・動作条件の設定などを行うための機能です。

(ベルトフィードタイプには標準装備です。)

※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。



外部入出力コネクタ



I/O表

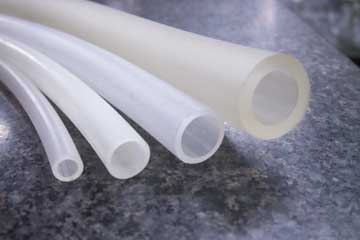

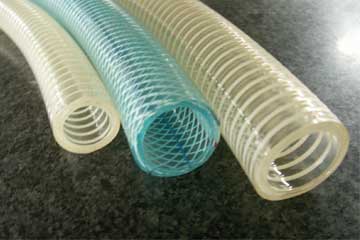

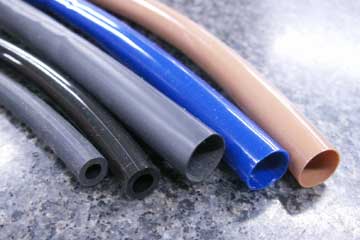

適合材料

  • テフロンチューブ
  • シリコンチューブ
  • ビニールチューブ/ホース
  • ゴムチューブ/ホース

  • コルゲートチューブ
  • 異形材(円形でないもの)
  • のびやすい/滑りやすい/潰れやすい/凹凸のあるチューブ

その他の材料・上記の材料について、テスト切断を受け付けております。

お気軽にお問い合わせください。

※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを

詳しくお知らせいただけると、スムーズにテストが行えます。



デモ機のお問い合わせはこちら

こちらのメールフォームよりお問い合わせください

仕様

型式 ZKC-325VCFT
送り速度(mm/s) 10.0〜800.0
最小設定単位(mm) 0.1
切断長さ(mm) 0.1〜999999.9
切断数(個) 1〜999999(∞)
繰返切断精度(mm)※1 ±0.2
有効切断幅(mm) 48
切断部の開口高さ(mm) 40
外部入出力端子

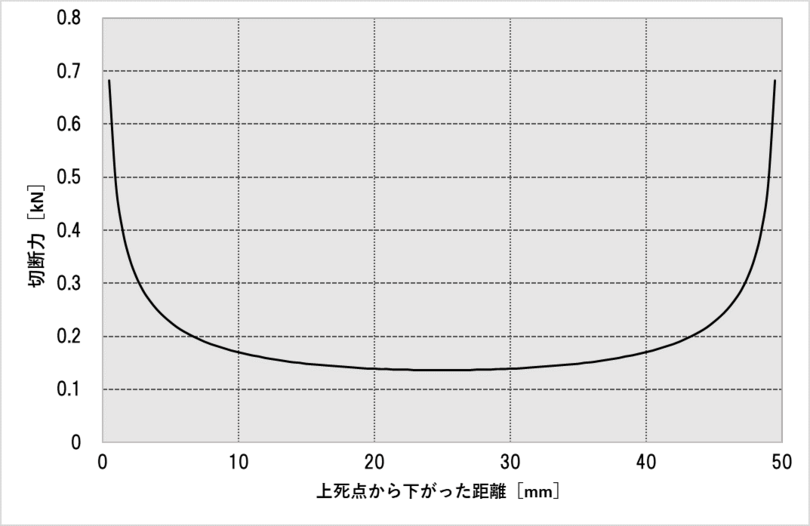

切断力(kN)
加工量:設定長さ10mm(個/分) 110
加工量:設定長さ100mm(個/分) 90
加工量:設定長さ1000mm(個/分) 33
電源 AC100V 5A
外形寸法(mm)※2 587W×403D×484H
質量(kg) 38

※1 当社試験材、指定長さによる切断精度です。

※2 外径寸法には、ネジなどの突出部は含まれていません。

注)材質、形状によっては切断できないものもございますので、ご確認ください。

※本切断機はPC通信非対応です。

保守部品

品名:型式

薄刃(10枚入り):ZHT25

刃受(10枚入り):ZHM25

搬送ベルト(2本/set):ZVT25

材料供給機

材料供給機

材料供給機接続例

安定した供給で、切断長精度が向上します。

関連商品

Zフィード 材料引き出しタイプ

Zフィード 材料引き出しタイプ

切断機とご一緒に、高性能の供給装置をご使用いただくと、

安定した切断長精度が得られます。

センサースタンド

センサースタンド

伸びやすい材料、傷を付けたくない材料の供給にご使用下さい。



卓上型リールスタンド

卓上型リールスタンド

切断機用供給機(動力なしの簡易タイプ)
