材料供給機
製品名｜Zフィード
材料引き出しタイプ
デジタルカッタの搬送補助に適した材料供給装置です。
検知アームの位置で、材料供給の具合を検知、
別売りのセンサースタンドを使用して材料供給具合を
検知する2種類の検知方法を材料に合わせて
使用可能です。
- ZKF-25
カタログ
取扱説明書
供給機チャート
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
最大高さ45mm、幅100mmまでのワークの
引き出しが可能。 -
材料に応じて、検知方法を選択可能。
① 接触による検知：付属の検知アームにより、
材料の供給具合を検知します。② 非接触による検知： 別売りのセンサースタンドを
使用して、材料の供給具合を検知します。 -
材料のセット時に便利なジョグ機能付き。
・試し送りや動作の確認ができます。
-
送り速度とローラー間隔の調整可能。
・材料の形状やデジタルカッタの切断速度に合わせて
スピードコントロールで送り速度を設定できます。・ローラー間隔の調整ができるので、材料の変形を
抑えられます。 -

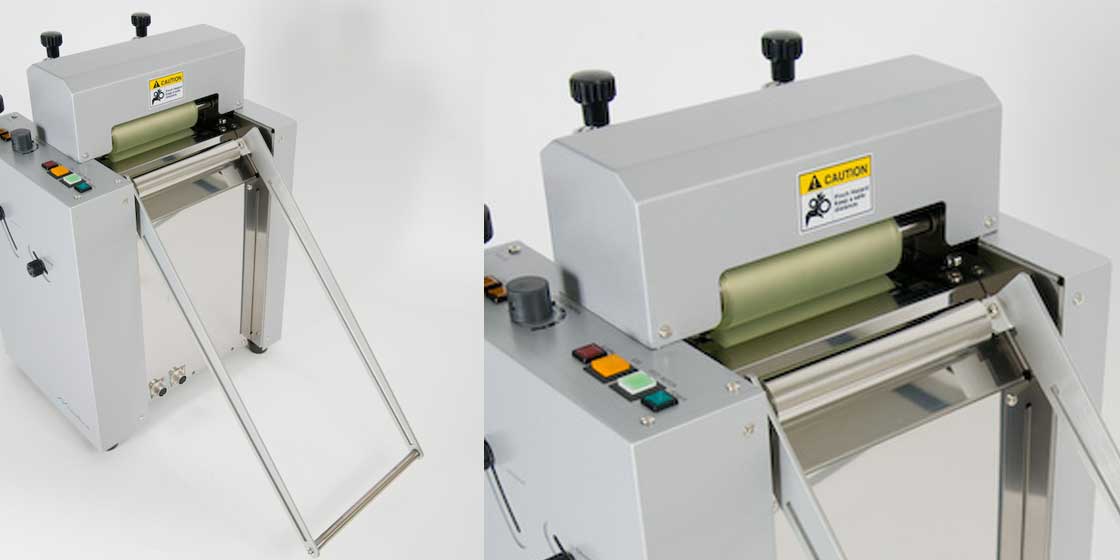

上下のローラーで材料を挟み、搬送します。
・上ローラー：ピンチ押さえローラー
・下ローラー：駆動ローラー

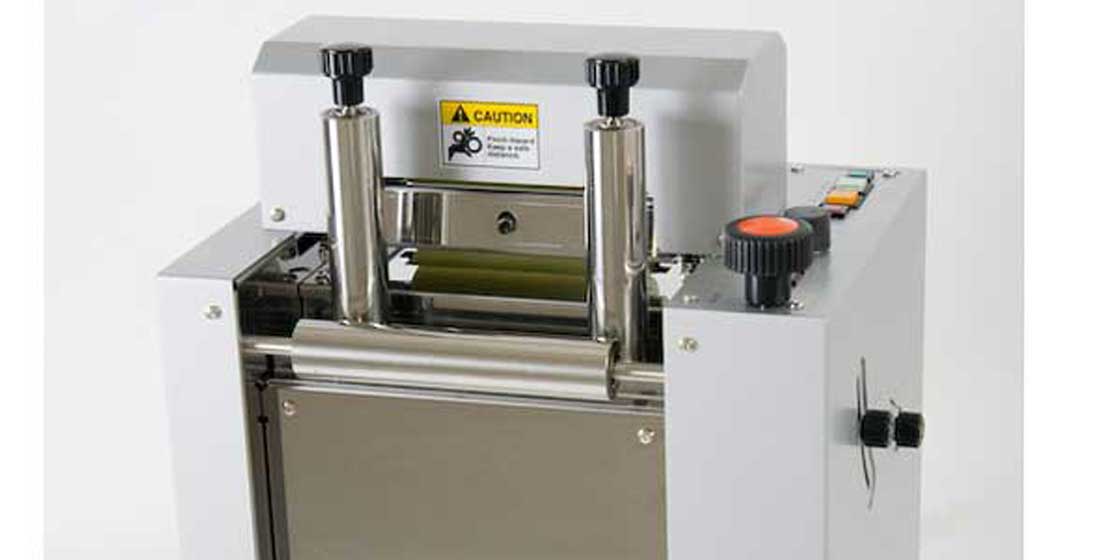

材料出口側

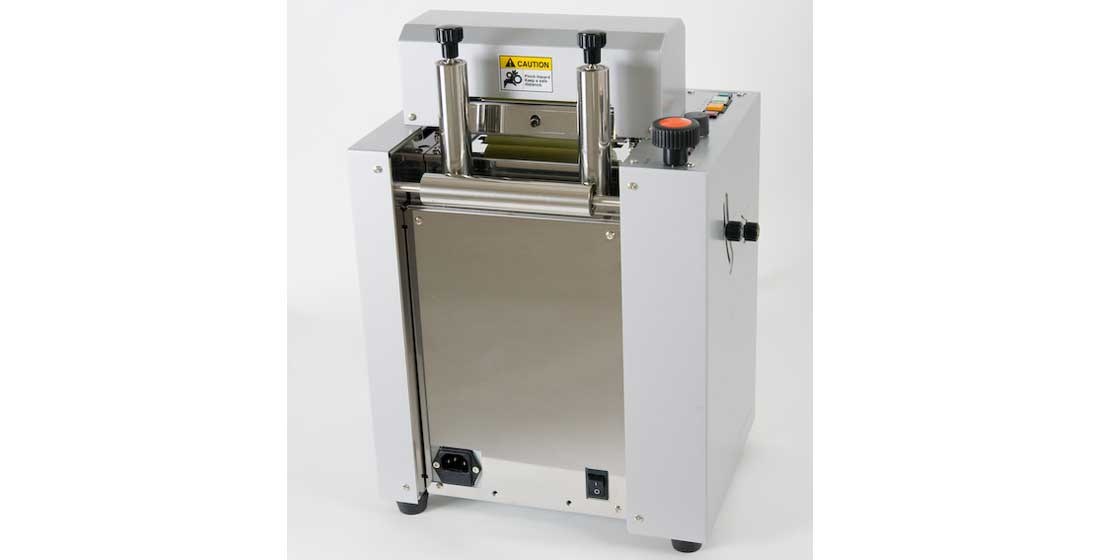

材料入口側

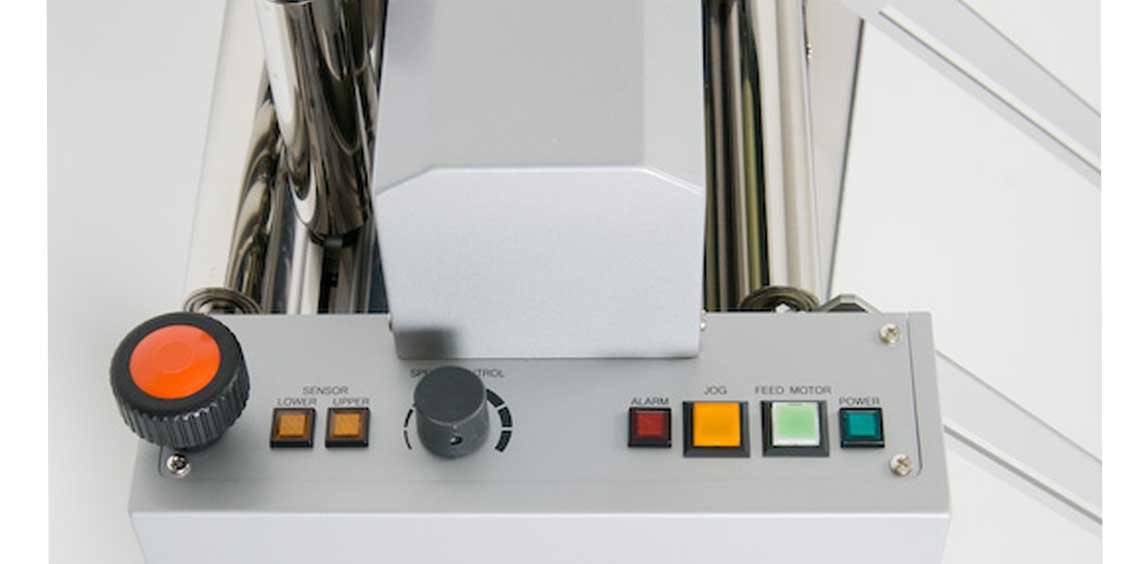

操作パネル

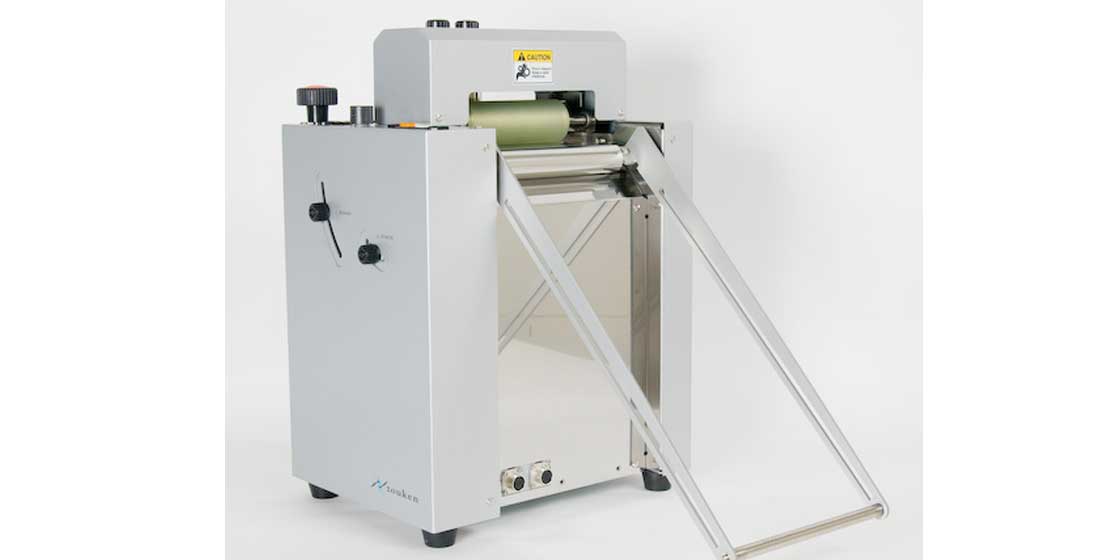

設置例
材料に応じて検知方法を選択

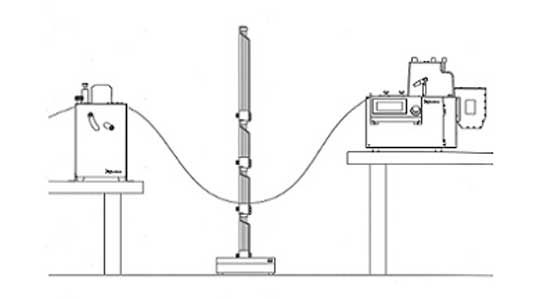

非接触による検知
別売のセンサスタンド(ZSEｰ200H)を使用します。
センサスタンドで材料の供給具合を検出、
都度材料を供給します。
この検知方法は材料が変形しやすいものに適します。
非接触による検知ではスイングアームは使用しません。

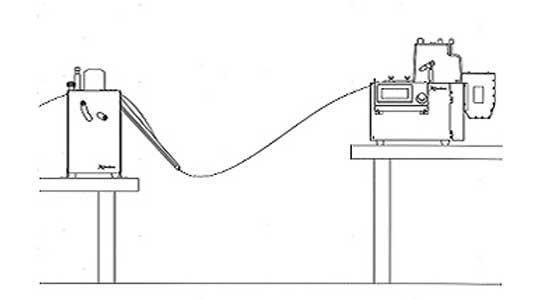

接触による検知
切断機が材料を引き込み、スイングアームが上がると
Zフィードのローラが回転して材料を送り出します。
一定量を送り出すとスイングアームが下がり、
停止します。
この検知方法は曲がり癖のある材料に適します。
※スイングアームは付属品です。
仕様
| 型式 | ZKF-25 |
| 送り速度(mm/s) | 0〜1200 可変速 |
| 材料外径(mm) | φ45以下 |
| 材料有効幅(mm) | 100以下 |
| 電源 | AC100V 2A〜AC240V 1A |
| 外形寸法(mm)※ |
219W×287D×429H(本体のみ) 570W×287D×429H(アーム含む) |
| 質量(kg) | 15 |
※外形寸法には、ネジなどの突出部は含まれていません。
保守部品
品名：型式
ローラー上：ZRU25F-2U
ローラー下：ZRS25F-2U
オプション

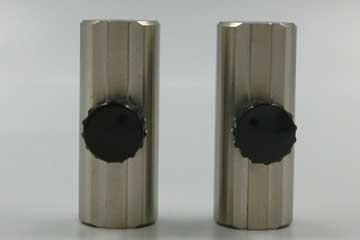

ウエイト：ZW25F
薄く腰のない材料の場合は、検知アーム
取付けシャフト側に固定します。
厚く腰のある材料は検知アームの先端側の
適切な位置にウエイトを固定して下さい。
