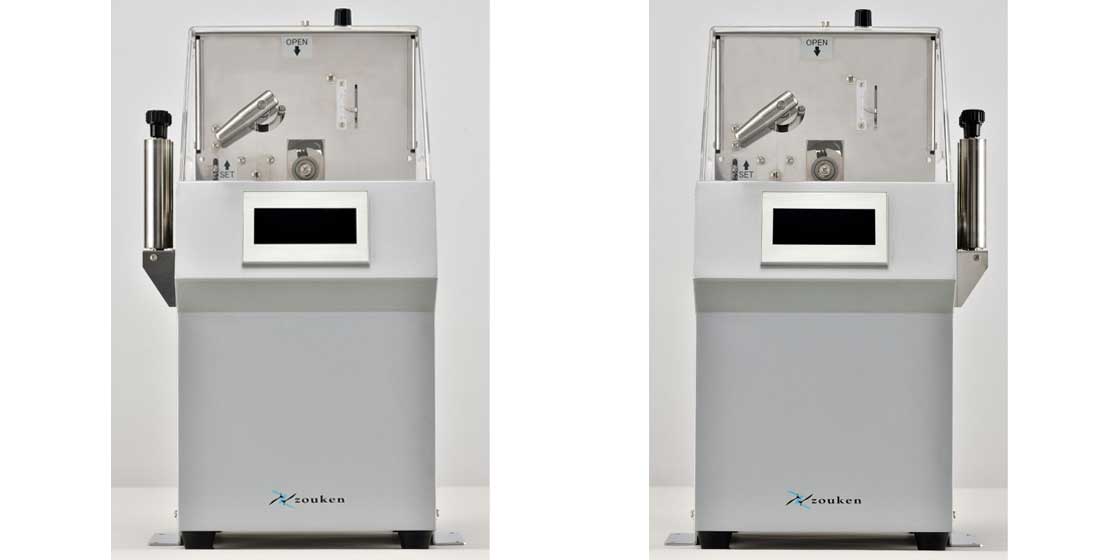

材料供給機
製品名｜Zフィード
材料引き出しタイプ
デジタルカッタの材料搬送補助に適した
材料供給機です。
材料の供給量を検知し、運転、停止を
自動調整します。
タッチパネル操作で材料の送り出し方向、
搬送速度等の操作設定が容易です。
- ZKF-30
カタログ
取扱説明書
供給機チャート
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

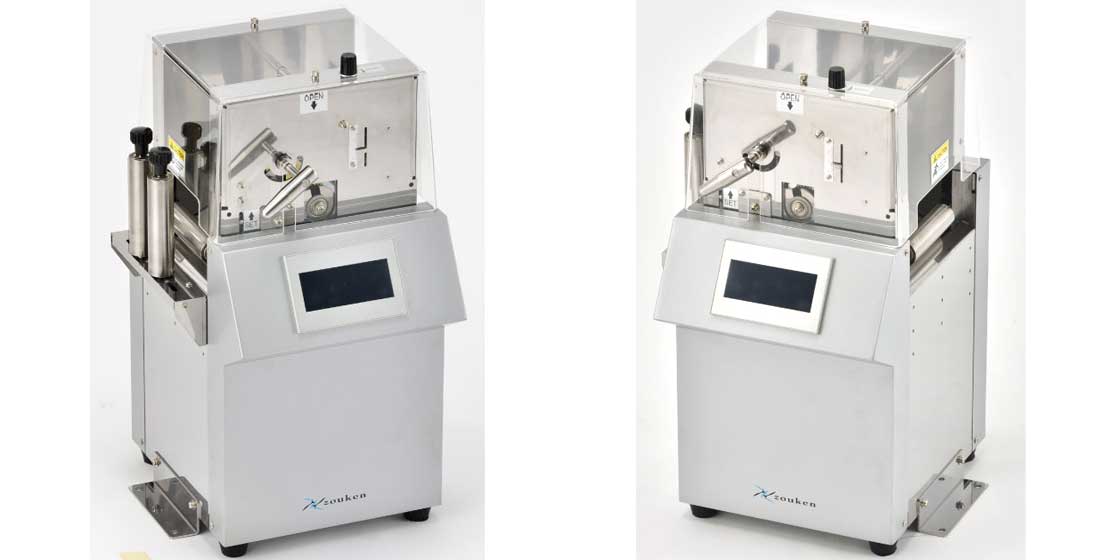

特長
材料引き出しタイプの供給機です。
切断機と一緒に使用していただくと、より安定した
切断長精度が得られます。
-
上・下ローラー搬送
上下にある搬送ローラーが同時に駆動し、
強い搬送力を発揮します。 -
加減速時間調整
ローラーの加減速時間を調整できます。
慣性による送り過ぎ防止や、重くて引き出し難い
材料の搬送をする事が可能です。 -
２速運転
搬送速度は、低速・高速の２速が設定できます。
低速、高速間で運転させることにより、材料に
急激な負荷を与えずに搬送することができます。 -
送り出し方向選択
タッチパネルの操作だけで、送り出し方向を選択できます。
-
カバー＆安全
ローラカバーとインターロックで
安全に配慮しました。
ZKF-30単体のみの使用は出来ません。別売りのセンサースタンド(ZSE-200H)が必要となります。

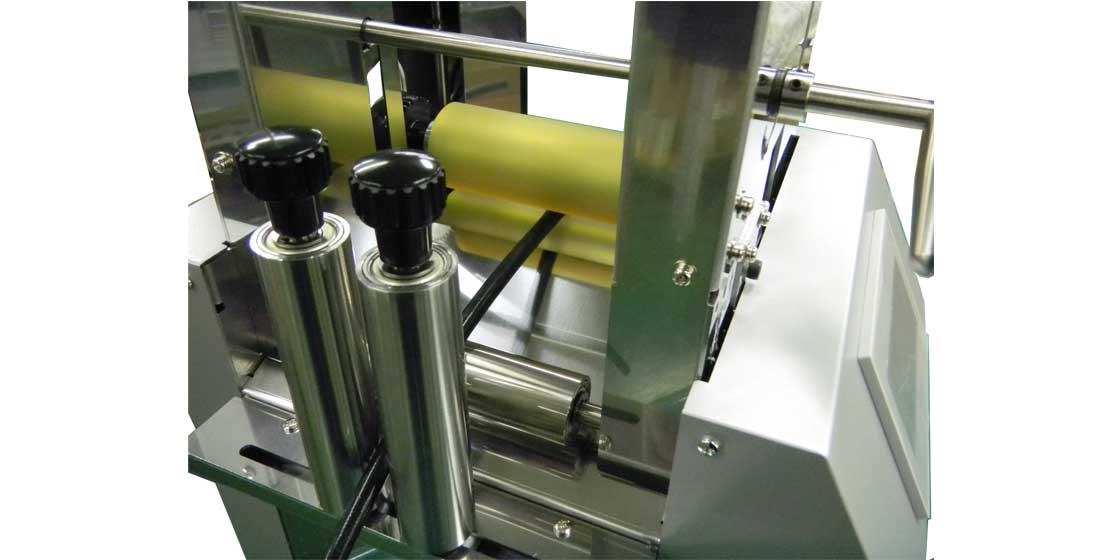

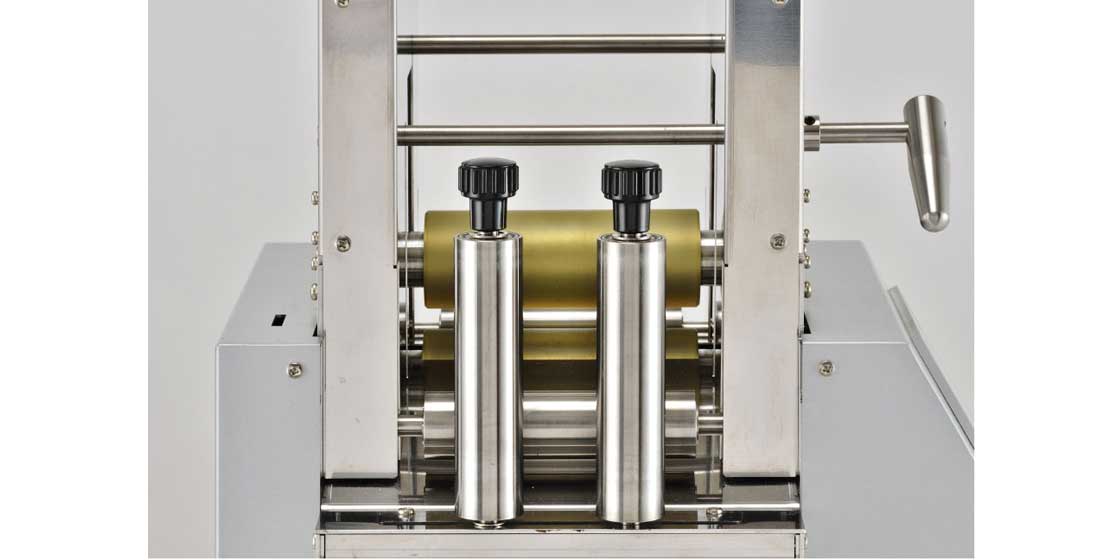

ガイドローラーを左右に取付け可能
材料搬送ライン

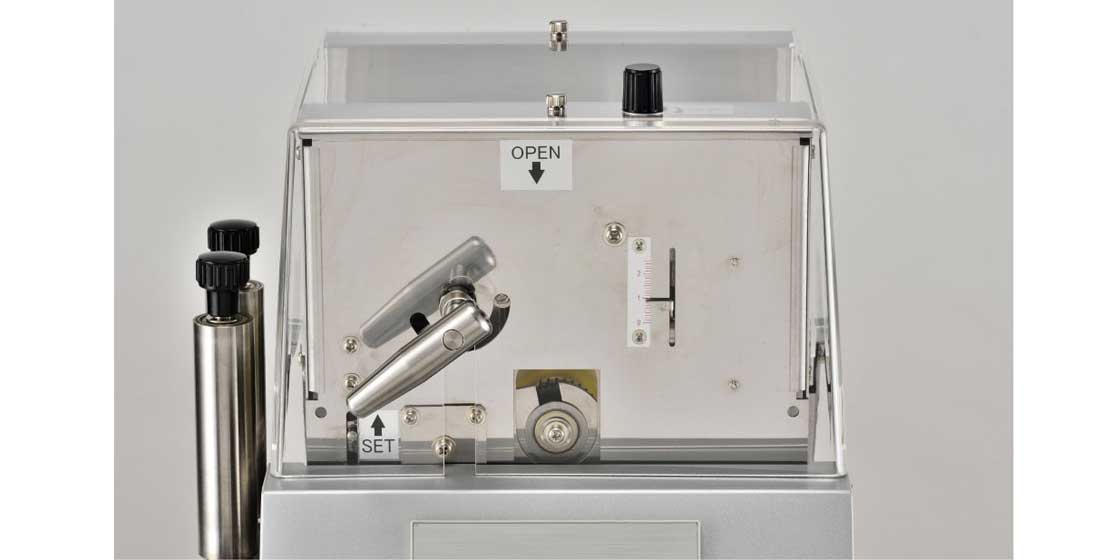

ローラ間隔の調整ができ、目盛り付きなので再現性があります。
上下のゴムローラが同時に駆動し、材料を確実に搬送します。

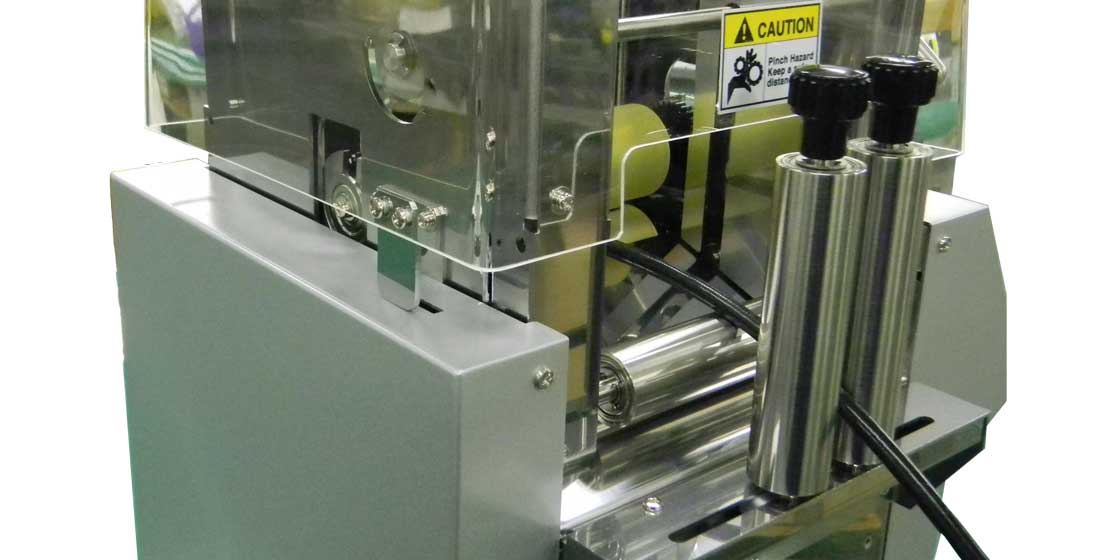

カバーとインターロックスイッチで安全に配慮しました。

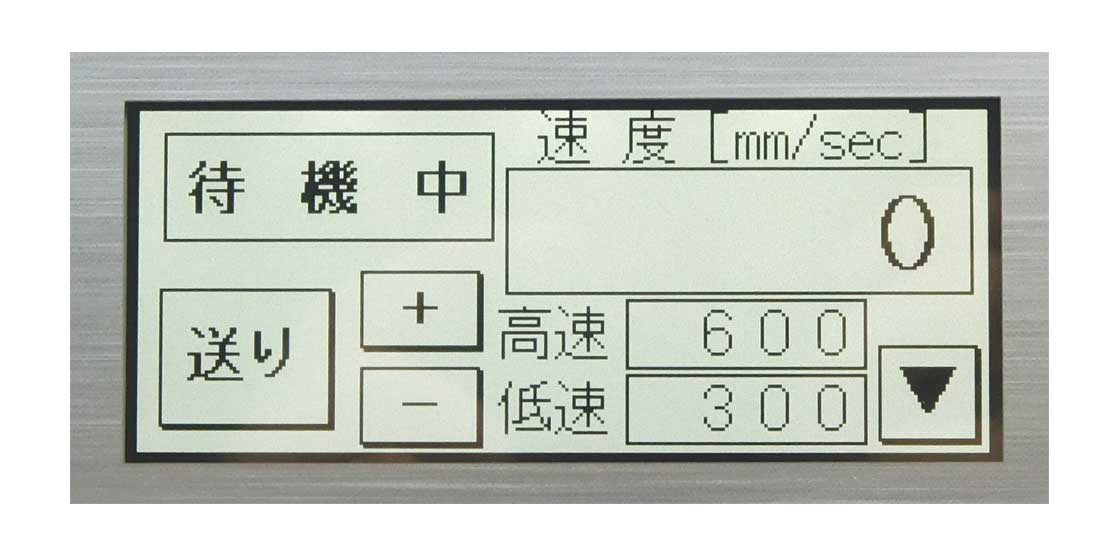

操作パネル 高速/低速数値を設定可能

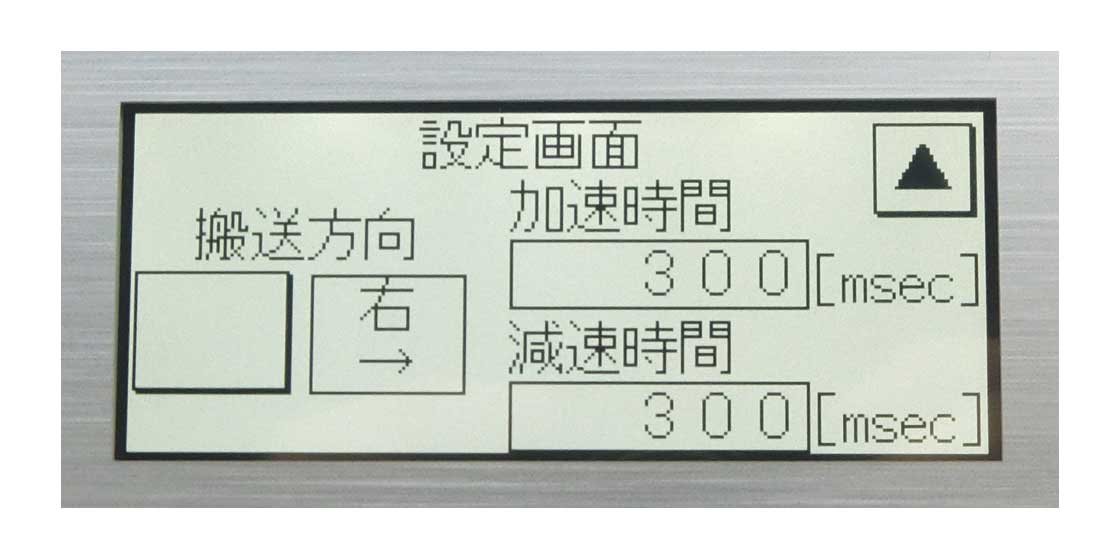

送り出し方向が選択でき、加速/減速時間を設定可能

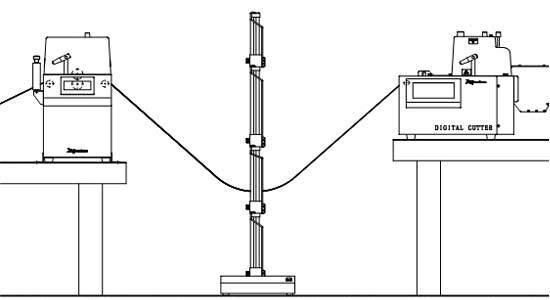

設置例
センサスタンドで材料の供給具合を検出して
都度材料を供給します。
ZKF-30は慣性による送り出し過ぎ防止、
引き出しにくい材料の搬送に適したフィーダです。
※ZKF-30の運転にはセンサースタンド(ZSE-200H)が必須となります。
仕様
| 型式 | ZKF-30 |
| 送り速度(mm/sec) | 10〜900 可変速 |
| 材料外径(mm) | φ20以下 |
| 材料有効幅(mm) | 100以下 |
| 電源 | AC100V 2A〜AC240V 1A |
| 外形寸法(mm)※ |
266W×304D×488H(本体のみ) 289W×303D×487H(固定金具含む) |
| 質量(kg) | 15 |
※外形寸法には、ネジなどの突出部は含まれていません。
保守部品
品名：型式
ローラー上(ウレタン)：ZRU25-U
ローラー下(ウレタン)：ZRS25-U
ガイドローラーA：GRA30F
