製品名|SCAT カット&ストリッパ

SCAT カット&ストリッパ

電線を多彩な加工で仕上げることが可能です。



(カット/ストリップ/セミストリップ/中抜きストリップ)

詳細設定はタッチパネルで容易に変更可能な万能ストリッパです。



  • ZKS-110 (スタンダードタイプ)
  • ZKS-110C (外部コントロールタイプ)



※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

※ZKS-100は生産終了。ZKS-110シリーズが後継機種となります。

特長

  • 多彩な加工が可能(カット・ストリップ・セミストリップ・中抜きストリップなど)

  • AWG32〜12まで加工可能(sq、ø設定にも対応)

  • タッチパネルによる簡単設定

  • タッチパネルの表示は「日本語⇔英語」切り替えが可能

  • 100種類のデータを保持し、複製・呼び出しが可能

  • 長さ補正機能付き

  • ロット加工設定可能

  • 刃の切れ込み設定が非常に高精度(最小切込設定単位0.01mm)

  • 芯線を傷つけにくいモードあり

  • ローラー隙間調整機能付き

  • エアー源を供給する事で、被覆カスを飛ばして加工不良を防止

  • 電源入力は100~240Vに標準対応

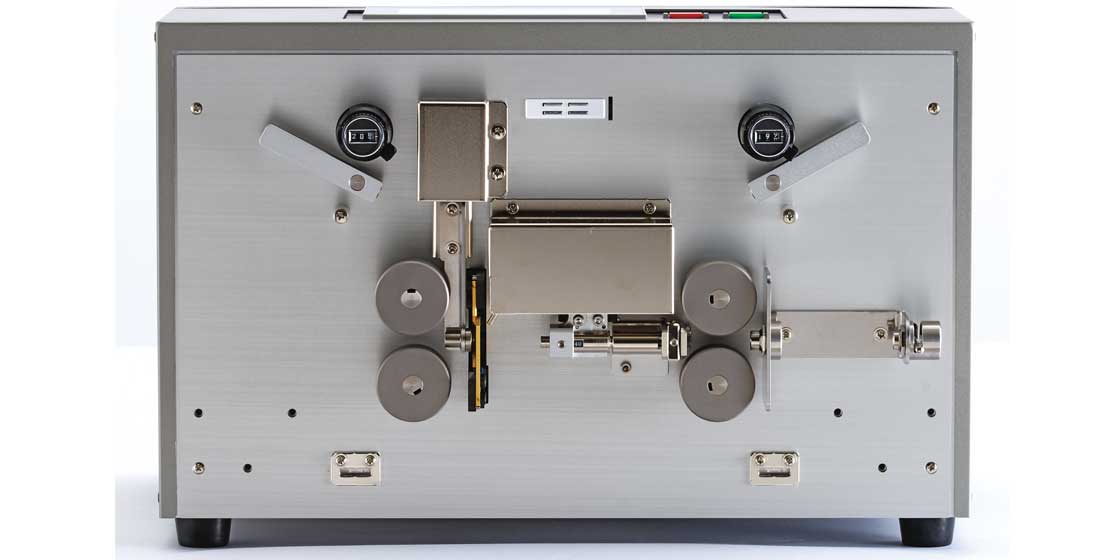

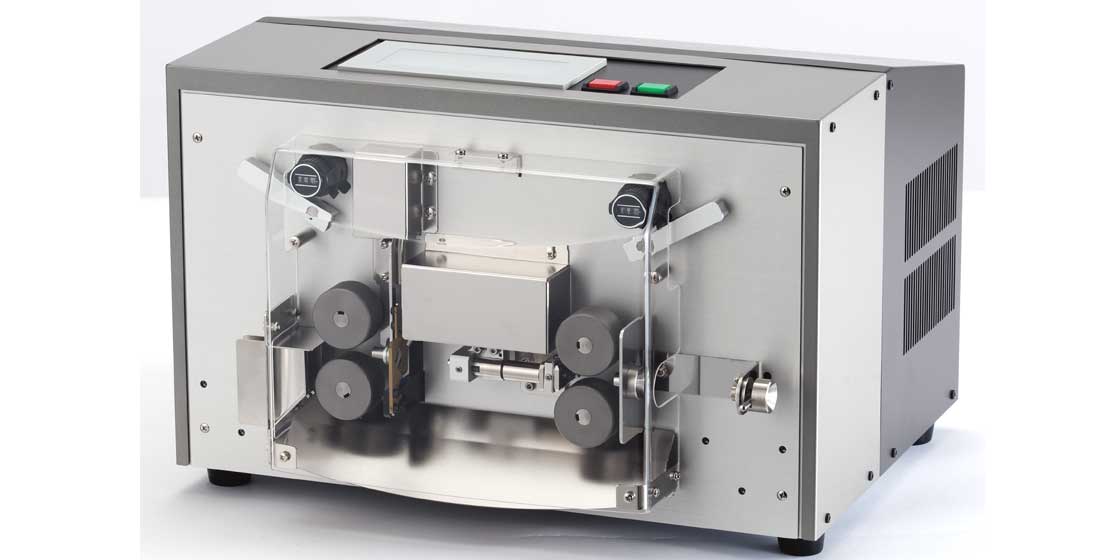

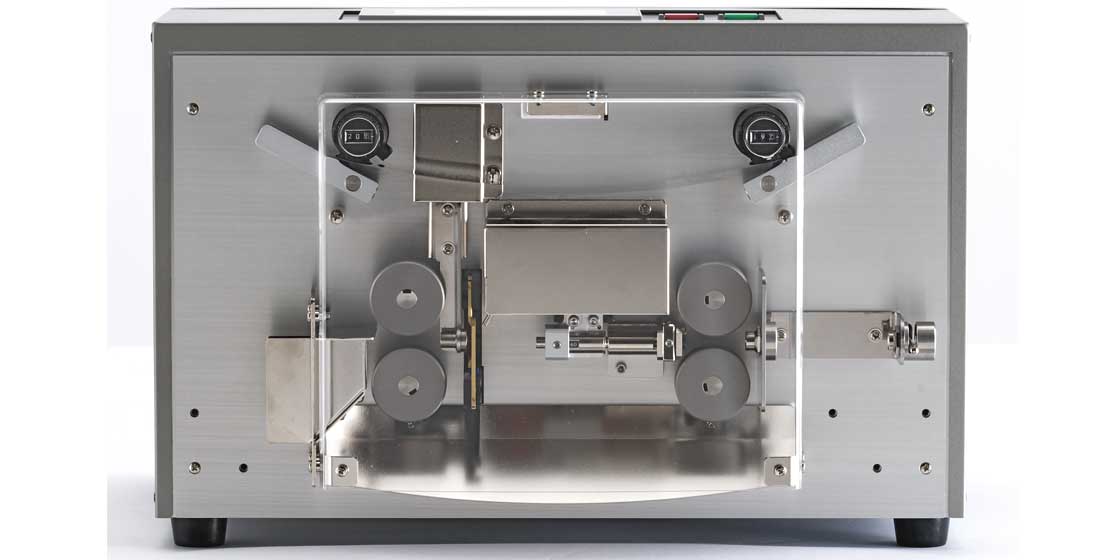

インターロック機能付きアクリル安全カバー
刃の切り込み設定が非常に高精度(0.01mm単位)

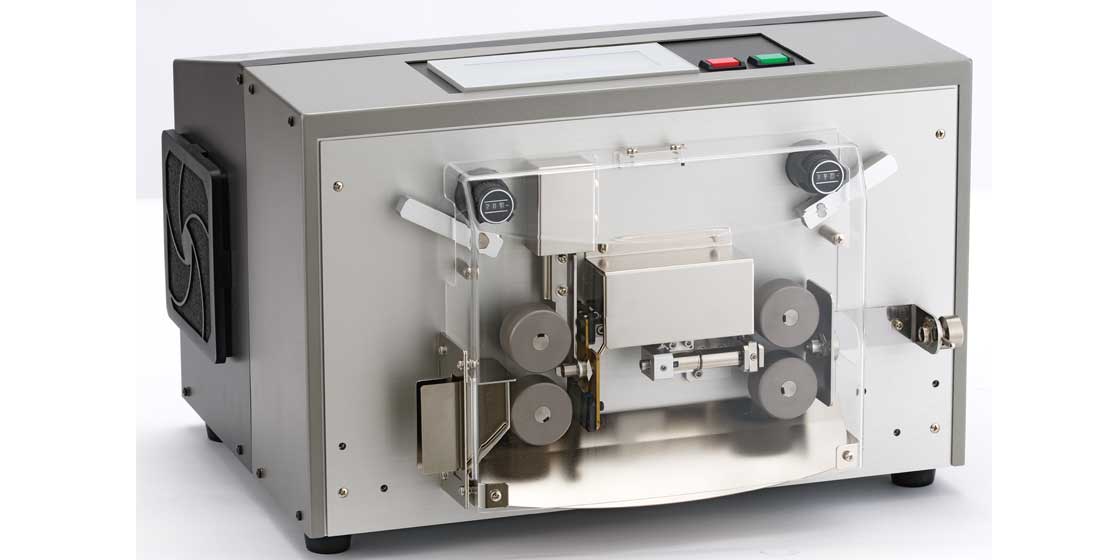

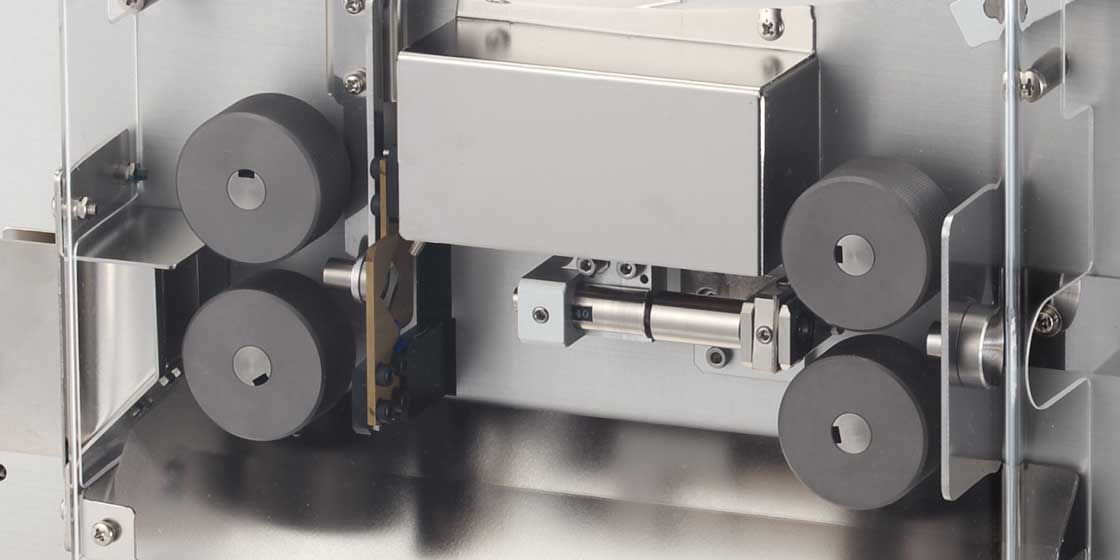

加工部アップ 2枚のチタンコーティング刃で長寿命を実現

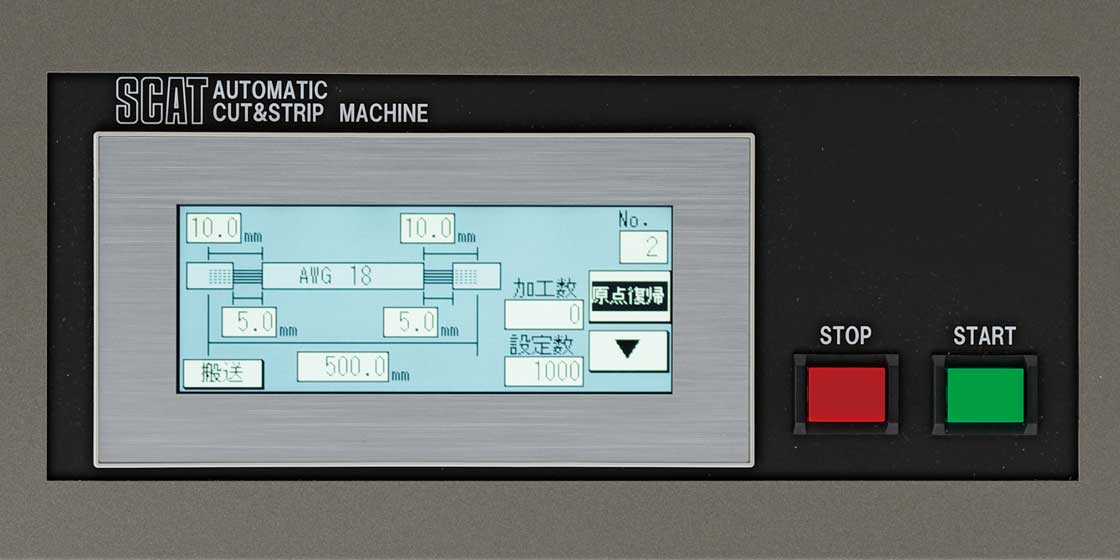

直観的に操作しやすいタッチパネル 日本語⇔英語 表示切替が可能













適合材料

各種電線(VSF、KV、IV、テフロン、ビニール、エコ)

樹脂チューブ(切断のみ)

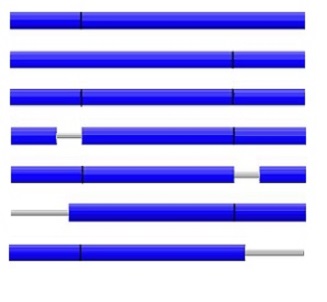

加工形態

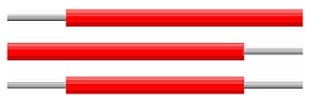

標準加工動作     セミストリップ加工

セミストリップ加工

標準加工動作     フルストリップ加工

フルストリップ加工

標準加工 動作セミストリップ・フルストリップ加工

セミストリップ・フルストリップ加工

切断加工動作

切断加工動作

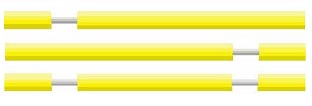

中抜き加工動作

中抜き加工動作

標準加工動作 セミストリップ・フルストリップ加工

セミストリップ0設定

セミストリップ・フルストリップ加工
   セミストリップ0設定

ZKC-110C 外部コントロールタイプ

外部コントロールタイプは、スタンダードタイプに外部入出力端子が装備され、他の制御機器からの電気信号のON/OFFにより、切断機の動作・動作条件の設定などを行うための機能が追加されたカット&ストリッパです。

※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

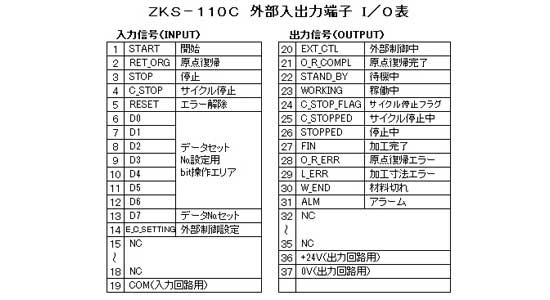

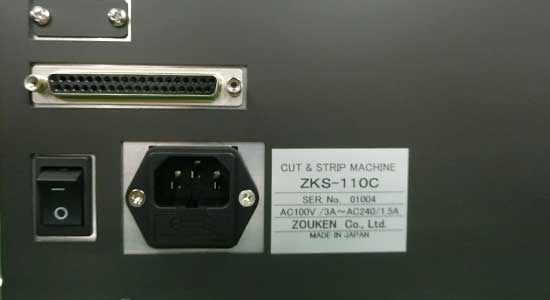

外部入出力コネクタ

I/O表

仕様

型式 ZKS-110/ZKS-110C
対象ケーブル径※1

AWG12〜32

3.5〜0.035sq

Φ3.0〜Φ0.1

最大切断外形(mm) Φ6
最小切り込み設定単位(mm) 0.01
切断長さ(mm) 0.1〜99999.9
ストリップ長(mm) 両端0.1〜30.0
切断公差(mm) ±(0.1+0.002×全長)以内

加工量(個/分)

フルストリップ加工

全長:L  先端、後端:3mm

AWG28の場合

L50=49

L300=42

L1000=31

L5000=12

刃物材質 ハイス鋼(チタンコーティング)
刃物構成(枚) 2
設定加工数(個) 1〜999999(∞)
速度(mm/s) ローラー:30〜1500
カッター:3〜120
データメモリ数 100
ローラー材質 S35C(窒化処理)
電源 AC100V3A~AC240V1.5A
外形寸法(mm)※2 429W×371D×280H
質量(kg) 26

※1 材質によりカットやストリップができないものがあります。

IV線など固いワークは、フルスペックでの加工ができない場合があります。

※2 外径寸法には、ネジなどの突出部は含まれていません。

保守部品

品名:型式

専用刃 チタンコーティング(2枚1セット):B110KC

ローラー 鉄(2個1セット):R100F

Rガイドパイプ Φ2.0mm : RG20

Rガイドパイプ Φ4.0mm : RG40

Rガイドパイプ Φ7.0mm : RG70

Lガイドパイプ Φ3.0mm : LG30

Lガイドパイプ Φ7.0mm : LG70

オプション



クセ取り器:KT-100

ケーブルの巻き癖が強く、

ケーブルの矯正が必要な時に使用すると効果的です。

デモ品のご用意がございますので、
ぜひお試しください。



ローラーウレタン(2個/set):R100U

材料搬送時の標準鉄ローラーのローレット目

(滑り止めの凹凸)による跡が気になる場合に有効です。

関連商品

卓上型リールスタンド

卓上型リールスタンド

切断機用供給機(動力なしの簡易タイプ)

スタンド MS300

スタンド MS300

リールに巻かれた外径の小さい電線やチューブ、
フラットケーブルの保持、送り出しに最適です。



Zフィード 材料引き出しタイプ

Zフィード 材料引き出しタイプ

切断機とご一緒に、高性能の供給装置をご使用いただくと、
安定した切断長精度が得られます。

Zフィード 材料引き出しタイプ

ターンテーブル MS600

リールに巻かれていない外径の大きい電線や
チューブの送り出しに最適です。
