電線加工機
製品名｜チューブヒーター
従来のドライヤー使用の手作業に比べワンタッチで済み、
数秒で確実に熱収縮を実現。
効率よく熱収縮加工をするので一度に数本の加工が可能です。
加熱時間はタイマーで設定しますので、
加熱する材料に適切な加熱時間の設定が出来ます。
- ITH-15S
カタログ
取扱説明書
製品動画
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
従来のドライヤーによる手作業に比べ、ワンタッチ、数秒で確実に収縮可能。
-
一度に数本の加工が可能。
-
対象ワークにあわせて、加熱時間を自由に設定可能。
-
各種熱収縮チューブの収縮が可能。
-
近赤外線ヒーターを採用しており、色が付いた熱収縮チューブへ照射する事で、チューブ自体が発熱し収縮します。(透明チューブは収縮しません)

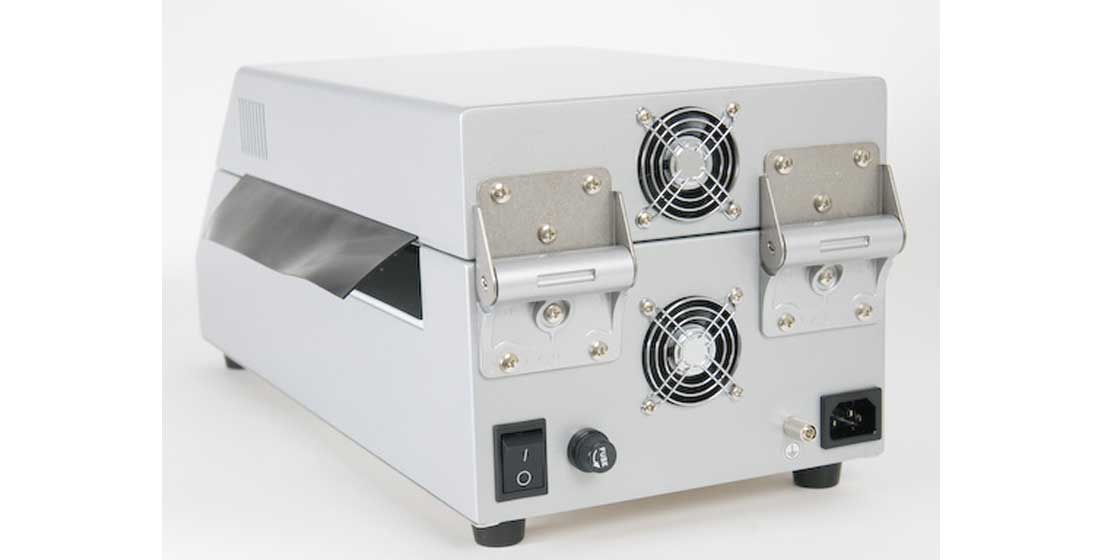

背面

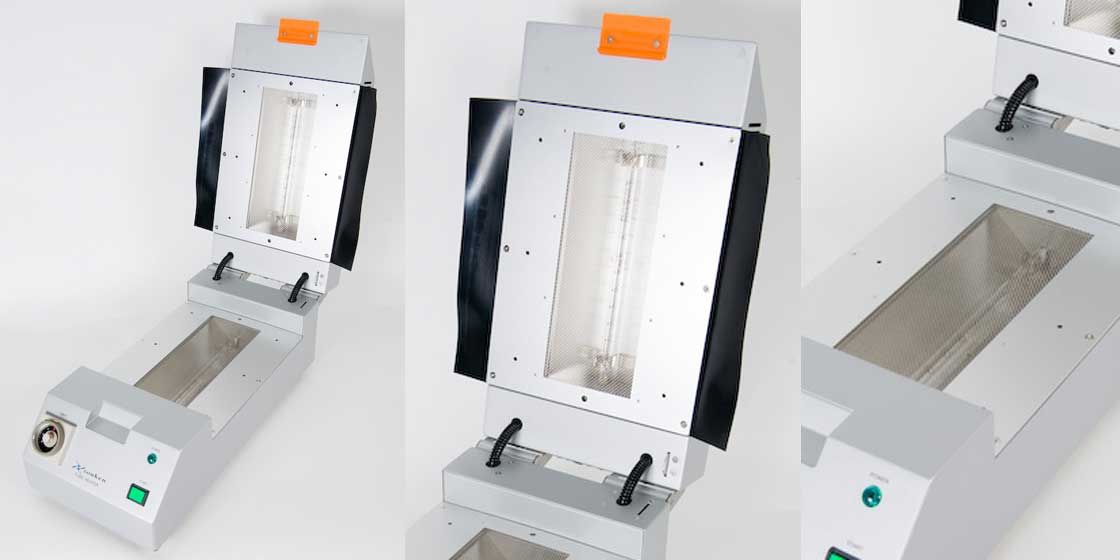

上下ヒーター開口 熱収縮加工箇所
操作部 秒タイマーを設定しスタートします
適合材料
・熱収縮チューブ(透明チューブを除く）
仕様
| 型式 | ITH-15S |
| 対象熱収縮チューブ径 | Φ30mm以下 |
| 有効加熱範囲(mm) | 85×210(加熱プレートサイズ) |
| 材料設置範囲(mm) | 200×248(試料ステージサイズ) |
| 加熱時間設定(秒) | タイマー設定(0〜12) |
| ヒーター | 近赤外線ヒーター500W×2本 |
| 加熱保護機能 |
・ サーマルプロテクタ：60℃ ・ 温度ヒューズ：130℃ ・ ヒーターオフ機能(カバーが開いたとき) |
| 電源 | AC100V15A |
| 外形寸法(mm)※ | 200W×425D×186H |
| 質量(kg) | 6 |
※ 外径寸法には、ネジなどの突出部は含まれていません。
保守部品
品名：型式
材料ガイド:G15S-001
ヒーター(1本):H15(上・下共通)
試料ステージ(1枚):S15S(上・下共通)
オプション
品名：型式

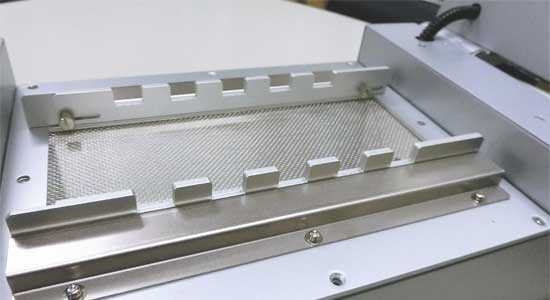

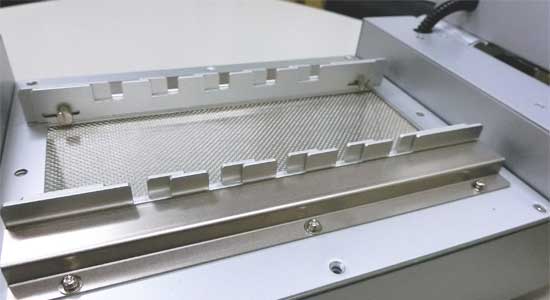

材料ガイド：G15S-001
5本までの材料を等間隔で位置決め・設置できる
専用の材料ガイドです。
調整ネジで間隔を調整後、ネジで固定して
使用します。
・プレート可動幅(溝幅) ：15mm
・高さ(溝深さ) ：10mm
・設置できる材料の大きさ:最大Φ15mm
熱収縮チューブ以外の熱を加えたくない箇所には、
照射されないようにアルミホイルなどで
カバーをしてご使用ください。
