電線加工機

製品名|電動ワイヤーストリッパ

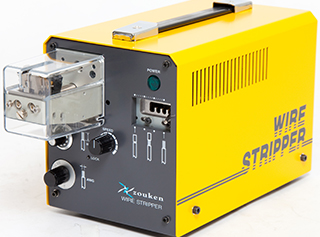

電動ワイヤーストリッパ

小型、高速動作、高性能が揃った卓上ワイヤーストリッパ。

設定ツマミ類が本体正面にあり、容易に設定が可能です。

  • ZKS-12


※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

特長

ZKS-12はITS-10HSの後継機種です。 ITS-10HSの利点をそのままに、改良しました。

  • ストリップ長は20mmまでダイヤルロック操作不要で、1.0〜20.0mmまで調整できます。
  • 刃交換は調整なし・簡単・確実
    新形状の刃取付ブロックの採用により、ストリップ刃の交換は、微調整なしで簡単・確実です。
  • 精度の良い切り込み量設定
    1クリック 0.02mm単位で設定可能です。
  • 芯線傷防止
    ストリップ刃が切込みを入れた後に、少し切込みを戻す、「カッターバック」機構の採用により、芯線に傷をつけません。
  • チャック傷防止
    チャック傷の付きにくい、ダイヤモンド電着クランパを標準採用。
  • ストリップモードの切り替えがワンタッチ
    セミストリップとフルストリップの切り替えが、チェンジレバー1つで行えます。
各種ボリューム設定部

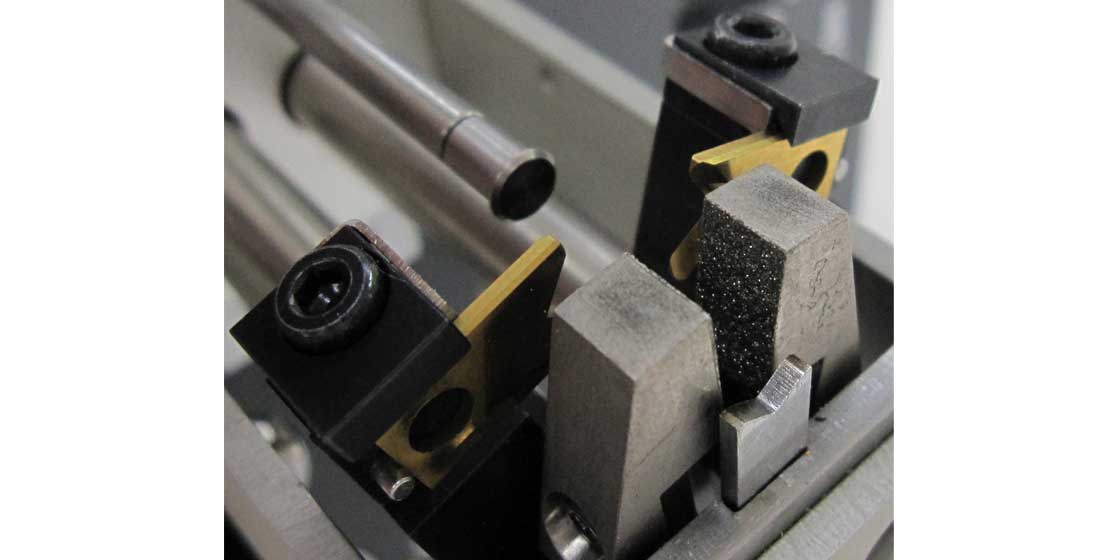

刃部

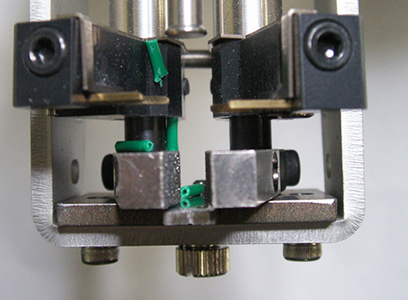

刃部アップ

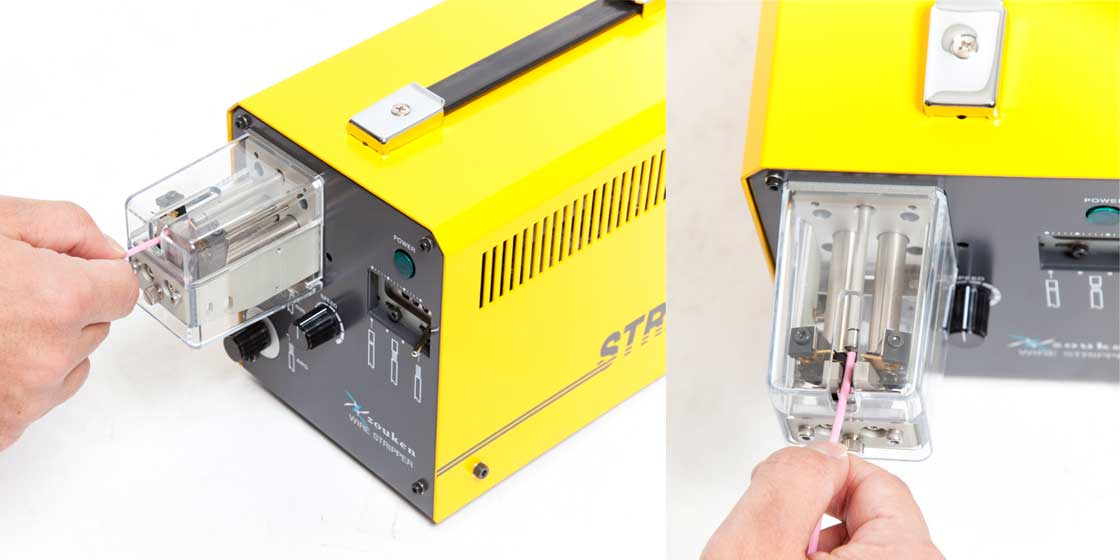

使用イメージ











適合材料

  • PVC電線
  • テフロン電線
  • 光ファイバーケーブル(プラスチックファイバなど)
  • 多芯ケーブル

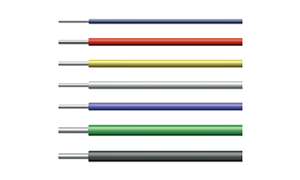

フルストリップ

フルストリップ

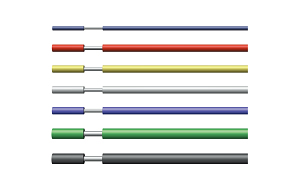

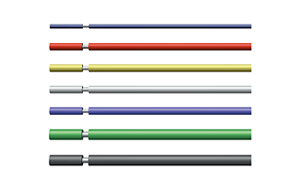

セミストリップ小

セミストリップ小

セミストリップ大

セミストリップ大

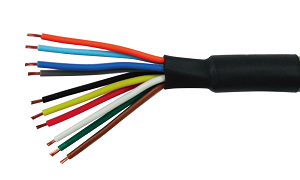

多芯ケーブル

多芯ケーブル

保守部品

品名:型式

・V刃チタンコーティング (標準品 2枚/set) :B12C

・V刃
(コーティングなし 2枚/set)       :B12

・ダイヤモンド電着クランバ(標準品 2個/set) C12

V刃チタンコーティング
V刃チタンコーティング

V刃チタンコーティング:B12C
(標準品)

ダイヤモンド電着クランバ
ダイヤモンド電着クランバ

ダイヤモンド電着クランバ:C12
(標準品)

オプション


クランパ:C10H

      電線との設置面をノコギリ型に加工されたクランパです。

     ※電線をクランプする時に滑ってしまう場合に最適ですが、
      電線被覆にクランプ跡が残る場合がございます。

     ※ITS-10HS(前機種)用ですが、ZKS-12に取り付け可能です。


フットスイッチ:FS10H

     タッチセンサーの代わりに足でスイッチを踏む事でスタートします。
     多芯ケーブル加工時、短尺ストリップ加工時に便利です。





バキュームユニット

NEW

ストリップカスが邪魔をして、剥き長さが変わってしまう。

ストリップカスが邪魔をして、剥き長さが変わってしまう。

頻繁に、溜まったストリップカスを捨てる事がある。

頻繁に、溜まったストリップカスを捨てる事がある。

このような状況でお困りではありませんか?

バキュームユニット

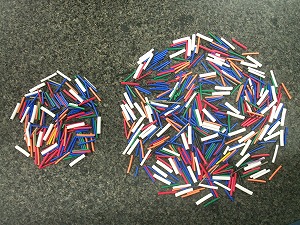

従来製品に比べ3倍以上のカスが回収が可能である対比図

強力なサイクロン式バキュームでストリップカスを吸い込み、稼働部への挟み込みを回避し、
カスの回収量は従来のカバー比べ、3倍以上の回収ができます。

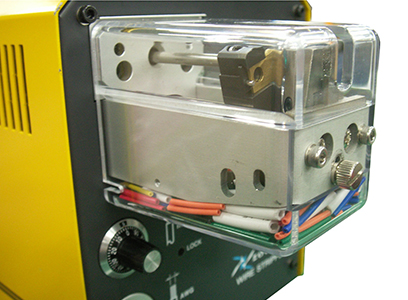

ストリップカスの回収説明図
ストリップカスの回収説明図

吸い込んだストリップカスの回収も、スライドさせるだけです。

横面

横面

背面

背面

上部

上部

既にお使いのZKS-12に、簡単に取り付けることができます。

※圧縮エアー源が必要です(空気圧0.5~0.7Mpa)
デモ機の用意がございます、お気軽にお問い合わせください。

デモ機のお問い合わせはこちら

こちらのメールフォームよりお問い合わせください

仕様

型式 ZKS-12
ストリップ長(mm) 1.0〜20.0
ストリップモード ワンタッチ切り替え(フルストリップ・セミストリップ)
セミストリップ(mm) 0.5〜15
対象ケーブル径(秒)>※1 AWG14〜30/2〜0.05sq
最小切り込み設定単位(mm/クリック) 0.02
加工時間(秒) 0.5〜1.2
刃物材質 SKH(ハイス鋼)
刃表面処理 チタンコーティング
刃物構成(枚) V刃2枚
電源 AC100V1A 50/60HZ
外形寸法(mm)※2 146W×235D×168H
質量(kg) 6

※1 材質によりストリップできないものがあります。

※2 外径寸法には、ネジなどの突出部は含まれていません。
