デジタルカッター
押出機対応タイプ

製品名|デジタルカッター
押出機対応タイプ

デジタルカッタ スタンダードタイプ

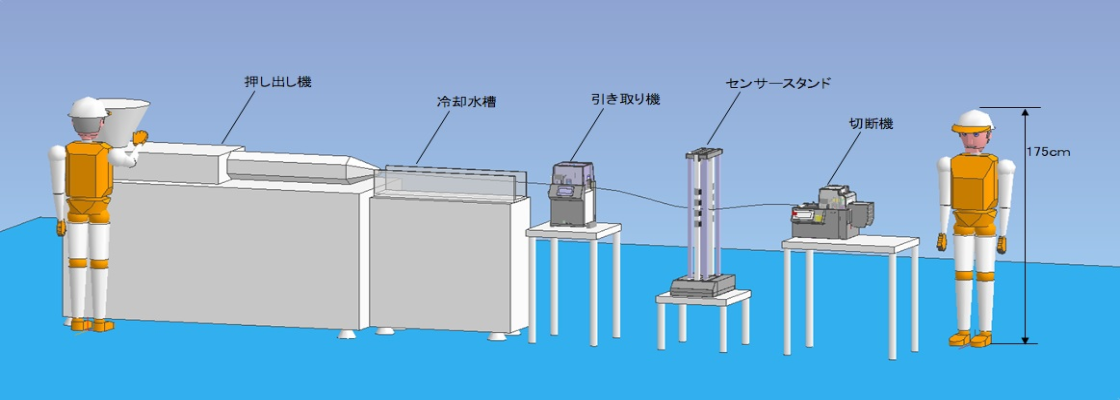

押し出し成形機ラインへ設置が可能



NEW ※受注生産品
  • ZKC-325L(シャー刃タイプ)

  • ZKC-325LT(薄刃タイプ)



※ベース機はスタンダードタイプ(ZKC-325/325T)です。

センサースタンド(ZSE-200H)との組合せが必須です。

切断長30mmの時に、成形機速度5m/min程度まで対応可能です。

材料径・切断長によりますので、詳しくはお問い合わせください。



※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

※イメージ図です。

特長

  • センサースタンドとの接続により、開始・停止信号を受け取り

    一定のたるみを保ちながら切断機を制御。



  • 動作中にも切断機の切断長を+-ボタンで変更ができ、

    適切な形状/切断長になるまで成形機を止める事無く調整が可能。



  • 成形が安定した時点から加工数をカウントする

    「加工数クリア」ボタンを設置。



  • 動作中に一部のキーを無効にする誤入力防止機能付き。



  • 液晶タッチパネルによる簡単設定入力、データ登録機能付き。



  • タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。



  • ロット取りカウンタ機能の搭載。



  • SDカード対応のタッチパネルにより、メモリー数は640個対応。※SDカードは付属しておりません。



  • 非常停止スイッチ機能。



  • 2タイプの刃(シャー刃と薄刃)の交換が可能。



  • 送り長さ(切断長さ)補正機能付き。



  • 搬送速度は、MAX800㎜/sec まで設定可能。



  • 搬送分解能は0.05㎜(設定単位は0.1㎜)となり、繰り返し切断精度が向上。



  • ローラ隙間・押さえ圧力調整機能付き。



  • 上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。



  • 引き取り機(特注Zフィード)との連携が可能。

    (防水機ではないのでチューブに付着した水分を除去する必要がございます。)

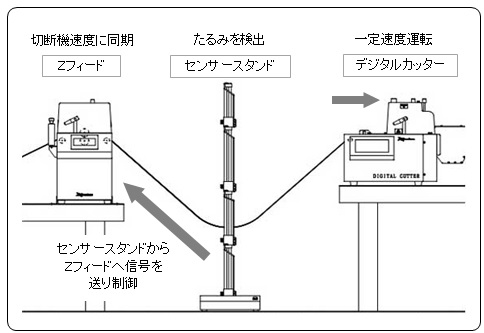

無題.jpg標準的な使い方
センサースタンドで材料のたるみを検出し、
Zフィードの送り出しを制御します。

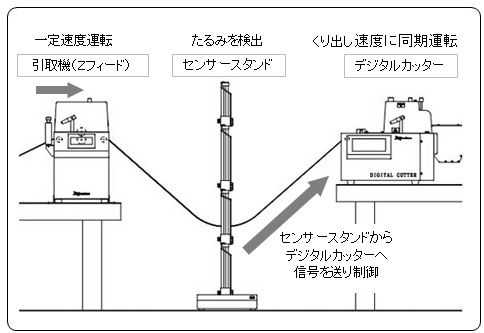

押出機対応タイプでの使い方
センサースタンドで材料のたるみを検出し、
デジタルカッターの開始・停止を制御します。
タッチパネル取付けを右流れに変更
タッチパネル取付けを左流れに変更
材料走行面
ワーク搬送面下側にローラを配置する事で、抵抗負荷を少なくしました
無調整擦り合せ機構のシャー刃タイプ

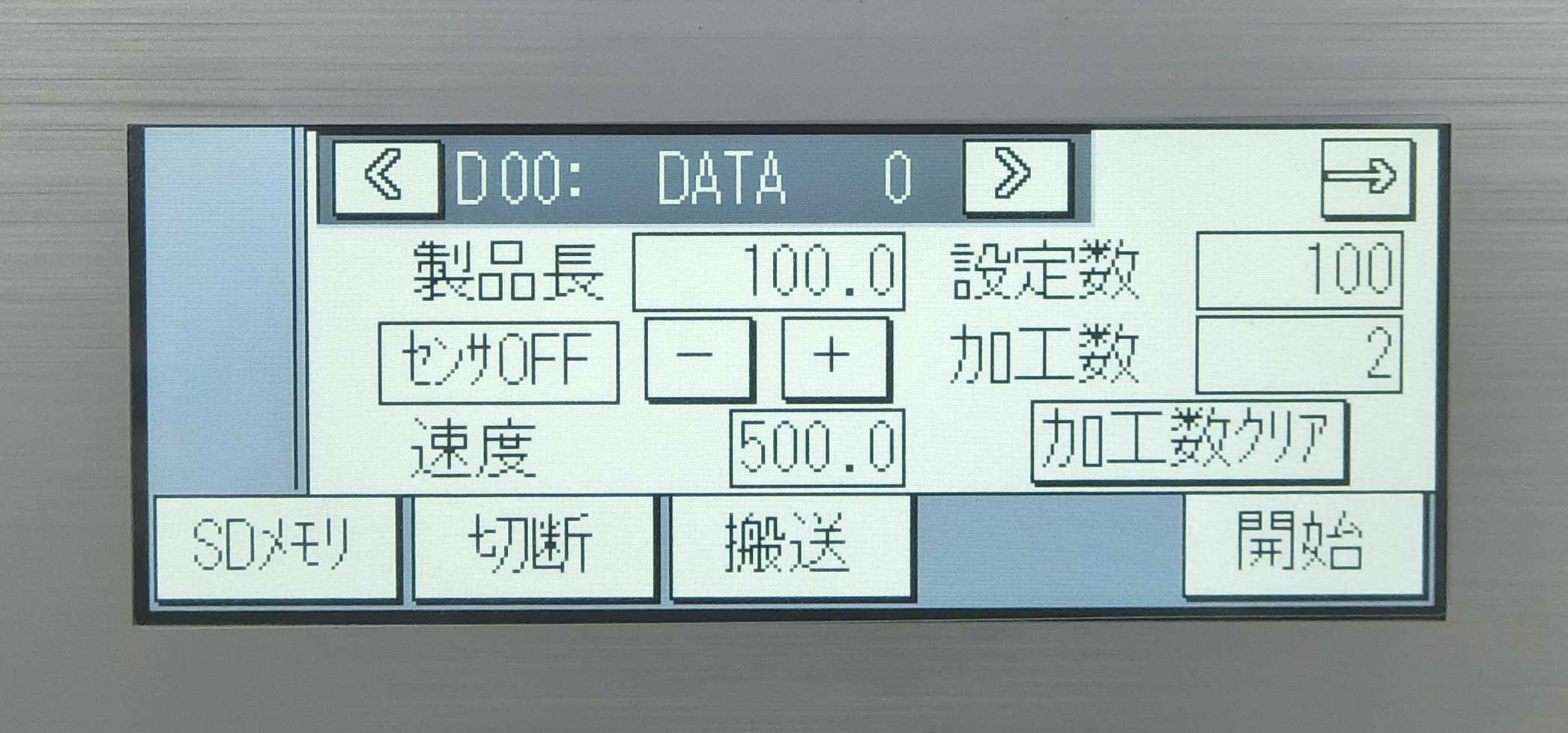

325in-1.jpg操作画面


















シャー刃

シャーリング機構を採用。



可動刃(上の刃)に角度をつけ、 ブロック状の固定刃

(下の刃)の角に擦り合わせながら

ハサミのように材料を切断します。



固定刃はブロック状ですので、摩耗した場合は

使用していない箇所の角に付け替えることで

切れ味を戻すことができます。

薄刃

薄い刃を材料の上から降ろして押し切りをします。



刃受け(薄刃を受ける部品)は、樹脂製の板です。

そのため、切断加工をすると溝ができます。



この溝が深くなってきた時期に刃受けの交換をします。





適合材料

  • 各種チューブ類
  • テフロンチューブ
  • シリコンチューブ
  • ビニールチューブ
  • ゴムチューブなど

その他の材料・上記の材料について、テスト切断を受け付けております。

お気軽にお問い合わせください。

※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを

詳しくお知らせいただけると、スムーズにテストが行えます。



デモ機のお問い合わせはこちら

こちらのメールフォームよりお問い合わせください

仕様

型式 ZKC-325L/325LT
送り速度(mm/s) 10〜800
最小設定単位(mm) 0.1
切断長さ(mm) 0.1〜999999.9
切断数(個) 1〜999999(∞)
繰返切断精度(mm)※1 ±0.2
有効切断幅(mm) 100
切断部の開口高さ(mm) 20

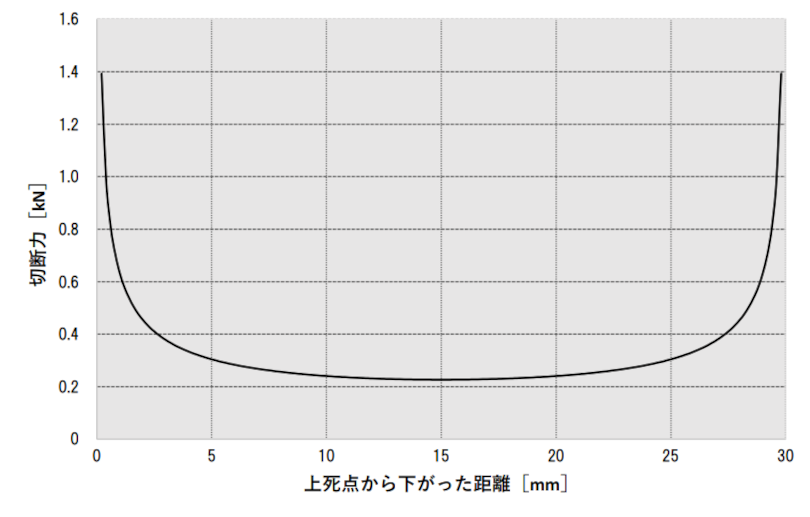

切断力(kN)
加工量:設定長さ10mm(個/分) 155
加工量:設定長さ100mm(個/分) 92
加工量:設定長さ1000mm(個/分) 33
電源 AC100V 2A 〜 AC240V 1A
外形寸法(mm)※2 516W×363D×406H
質量(kg) 30

※1 当社試験材、指定長さによる切断精度です。

※2 外径寸法には、ネジなどの突出部は含まれていません。

注)材質、形状によっては切断できないものもございますので、ご確認ください。

保守部品

品名:型式

ローラー上:ZRU25-U

ローラー下:ZRS25-U

可動刃: ZHU25

固定刃: ZHS25

薄刃(10枚入り):ZHT25

刃受(10枚入り):ZHM25

薄刃ユニット:ZUT325

シャー刃無調整ユニット:ZUM325

ZKC-325→ZKC-325T に変更される場合、ZUT325、ZHT25、ZHM25が必要になります。

(シャー刃タイプ → 薄刃タイプへ変更する場合)

ZKC-325T→ZKC-325 に変更される場合、ZUM325、ZHU25、ZHS25が必要になります。

(薄刃タイプ → シャー刃タイプへ変更する場合)

オプション

品名:型式
フィンガーガード用縦ガイド:FG25-TS1

長尺切断をされる場合は、縦ガイドをお使いになると、排出がスムーズに行われます


装着例



多様なご要望にお応えする、特注部品類

トンネル治具

トンネル治具

直角度を要求される方に最適。

超硬可動刃・固定刃

超硬可動刃・固定刃

可動刃をバックアップローラーで押え、

刃の逃げを限りなく少なくしています。

光ファイバー・金属等の切断に最適。

NT刃カッタホルダー

NT刃カッタホルダー

市販のNTカッター刃を取り付ける事ができる刃ホルダーです。

材料高さ8mmまで対応します。薄刃タイプのみ使用可能です。

本体をカスタマイズした、特注機の事例はこちら

材料供給機

材料供給機51N_200H

材料供給機接続例

安定した供給で、切断長精度が向上します。

関連商品

Zフィード 材料引き出しタイプ

Zフィード 材料引き出しタイプ

切断機とご一緒に、高性能の供給装置をご使用いただくと、

安定した切断長精度が得られます。

センサースタンド

センサースタンド

伸びやすい材料、傷を付けたくない材料の供給にご使用下ください。



卓上型リールスタンド

卓上型リールスタンド

切断機用供給機(動力なしの簡易タイプ)
