コンパクトタイプ

デジタルカッタ

デジタルカッター　
コンパクトタイプ

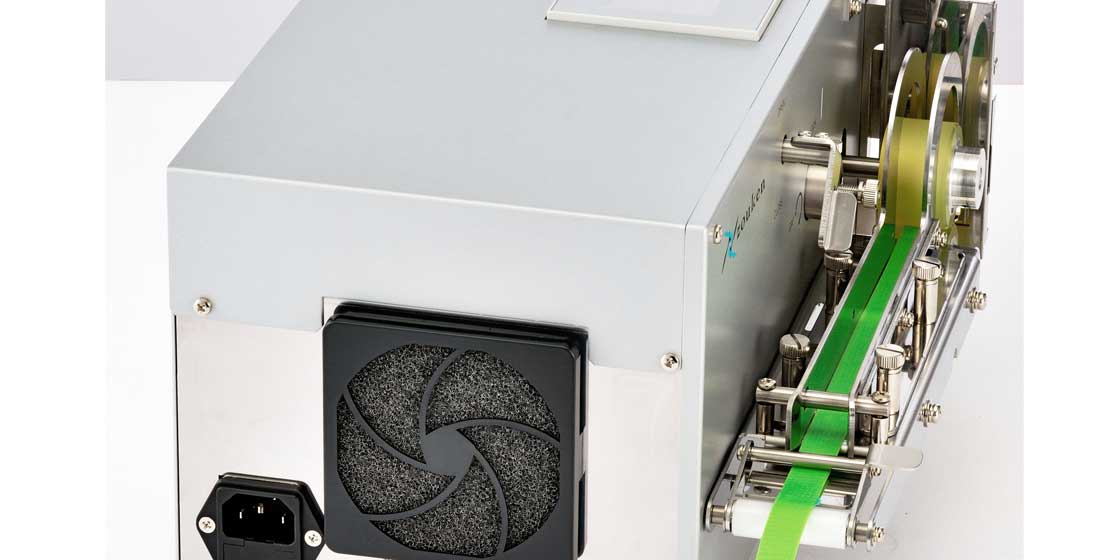

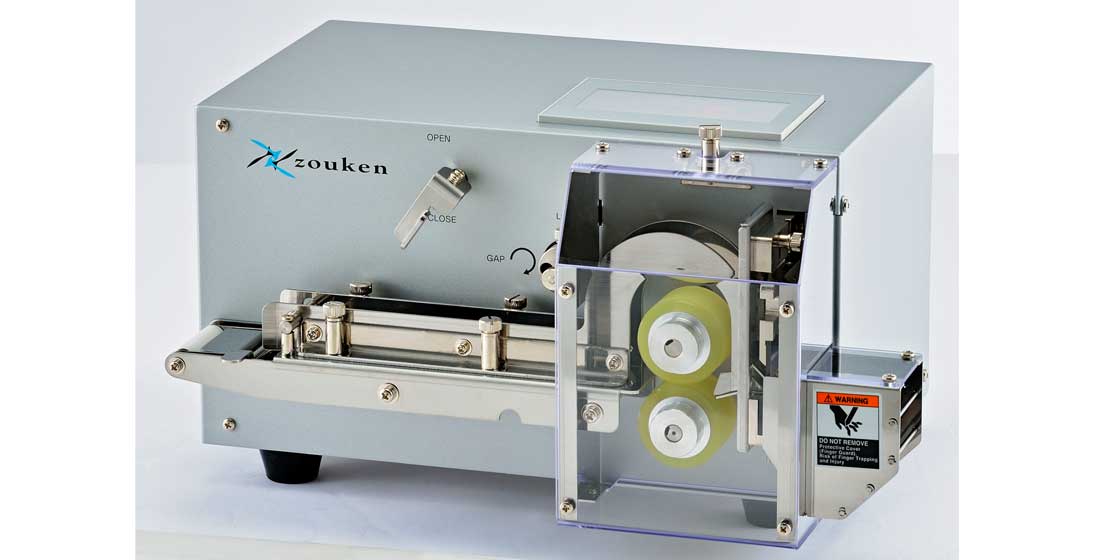

製品名｜デジタルカッター　コンパクトタイプ

コンパクトな形状で置き場を選ばない軽量小型切断機。

インターロック、搬送ローラギャップ調整機構等、

充実した機能が備わっています。

ZKC-16(シャー刃タイプ)
ZKC-16T(薄刃タイプ)
ZKC-16A(シャー刃スピードアップタイプ)
ZKC-16AT(薄刃スピードアップタイプ)

※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

特長

コンパクトなボディ。

・340mm×242mm×179mmのコンパクトなボディに、

　切断に必要な機能を集約しました。どなたでも気軽に持ち運びが出来ます。
タッチパネルで簡単操作。

・上位機種 ZKC-325シリーズと同様のタッチパネル採用で簡単操作。
セーフティー

・安全性重視設計により、インターロック付きローラーカバーを採用。
シャー刃タイプと薄刃タイプは購入後も変更可能。
ローラーギャップ調整機構付き。
材料切れを検出し、自動停止します。

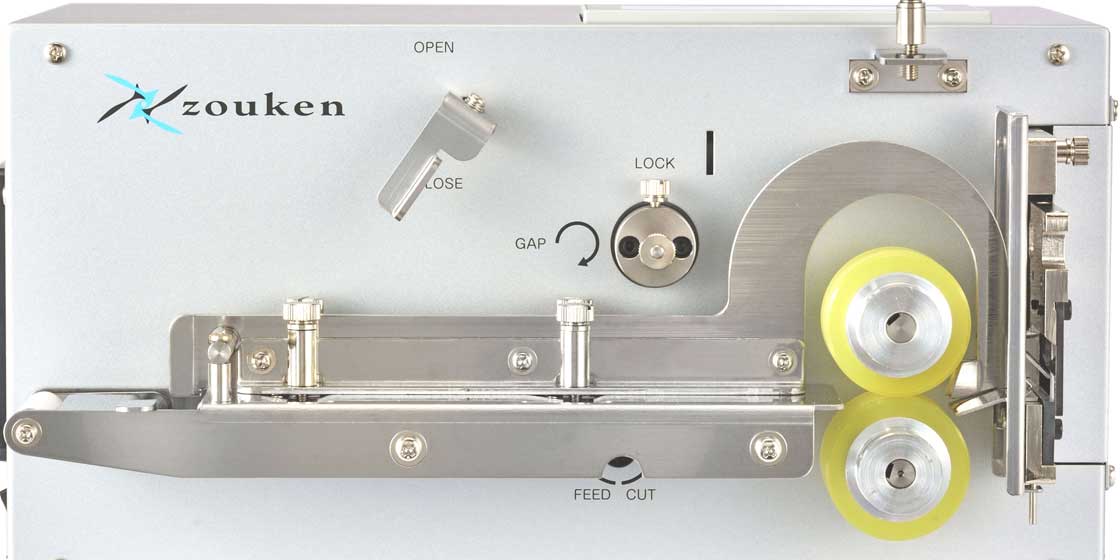

レバー操作で上ローラを保持。材料セットが簡単です。
マルチ電源を搭載し、AC100V〜AC240Vに対応。
ハイスピードタイプ ZKC-16A(16AT)の搬送速度MAXは700mm/sec まで設定可能。

前面のカバーを外すと電源が遮断される安全設計

ローラーＧＡＰ調整機能付きで、材料径に応じて可変可能

材料切れを自動で検出

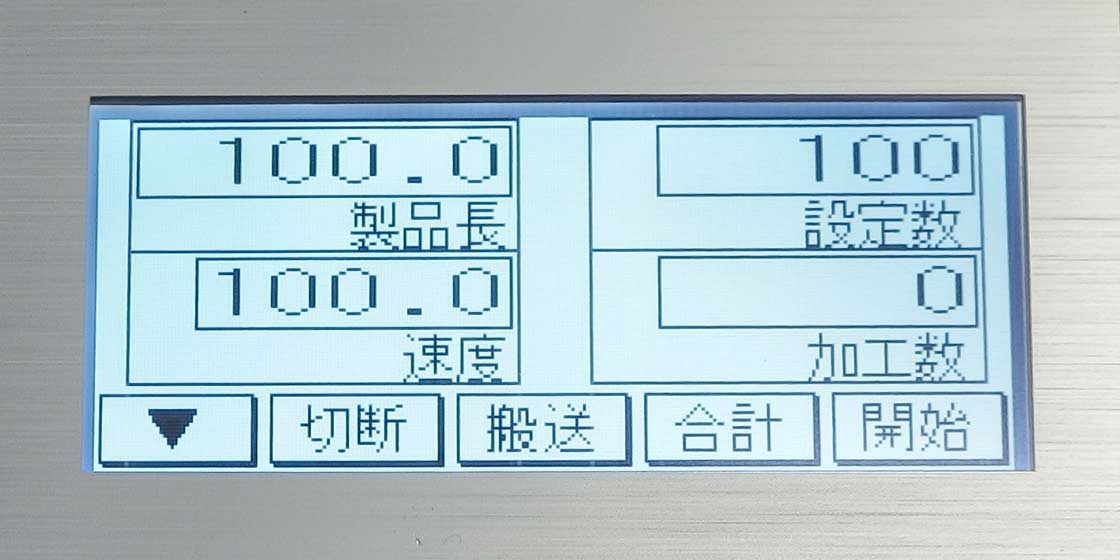

操作画面

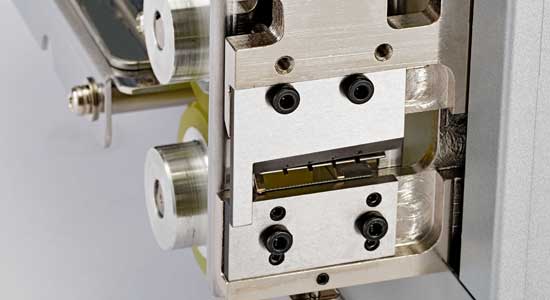

シャー刃

シャーリング機構を採用。

可動刃(上の刃)に角度をつけ、ブロック状の固定刃

(下の刃)の角に擦り合せながら

ハサミのように材料を切断します。

固定刃はブロック状ですので、摩耗した場合は

使用していない箇所の角に付け替えることで

切れ味を戻すことができます。

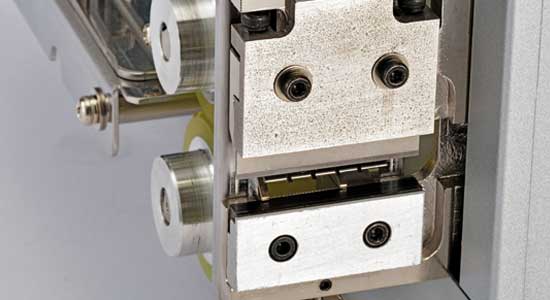

薄刃

薄い刃を材料の上から降ろして押し切りをします。

刃受け(薄刃を受ける部品)は、樹脂製の板です。

そのため、切断加工をすると溝ができます。

溝が深くなってきた時期に刃受けの交換をします。

製品動画ページへ

適合材料

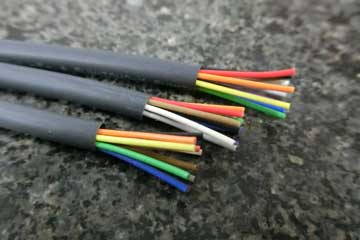

絶縁電線(AWG16/1.25sq程度まで)

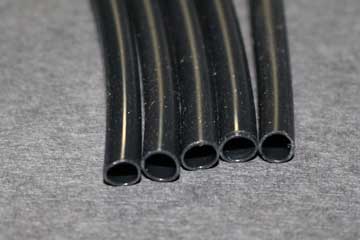

各種チューブ

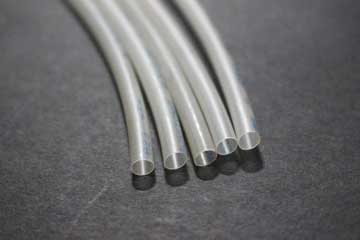

熱収縮チューブ
各種シート材

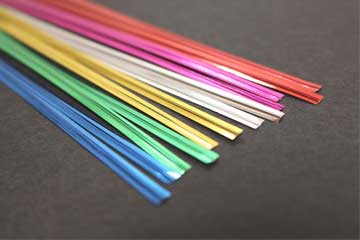

ビニタイ　　など

その他の材料・上記の材料について、テスト切断を受け付けております。

お気軽にお問い合わせください。

※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを

詳しくお知らせいただけると、スムーズにテストが行えます。

デモ機のお問い合わせはこちら

こちらのメールフォームよりお問い合わせください

問い合わせする

仕様

型式	ZKC-16/16T	ZKC-16A/16AT
送り速度(mm/s)	10〜275	10〜700
最小設定単位(mm)	0.1
切断長さ(mm)	0.1〜9999.9
切断数(個)	1〜99999(∞)
繰返切断精度(mm)※1	±0.5
有効切断幅(mm)	20
切断部の開口高さ(mm)	5
外部入出力端子	有

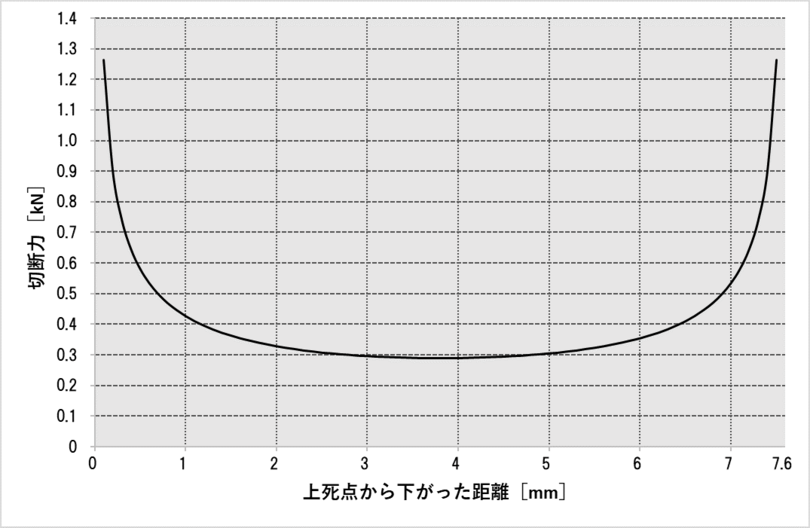

切断力(kN)
加工量：設定長さ10mm(個/分)	100	165
加工量：設定長さ100mm(個/分)	67	111
加工量：設定長さ1000mm(個/分)	14	32
電源	AC100V 1A 〜 AC240V 0.42A
外形寸法(mm)※2	340W×242D×179H
質量(kg)	9

※1 当社試験材、指定長さによる切断精度です。

※2 外径寸法には、ネジなどの突出部は含まれていません。

注）材質、形状によっては切断できないものもございますので、ご確認ください。

保守部品

品名：型式

ローラ(2個セット)：ZR16-U

可動刃：ZHU16

固定刃：ZHS16

薄刃(20枚入り)：ZHT16

刃受(10枚入り)：ZHM16

薄刃ユニット：ZUT16

ZKC-16 → ZKC-16Tに変更する場合、

ZUT16、ZHT16、ZHM16が必要になります。

(シャー刃タイプ → 薄刃タイプへ変更する場合)

ZKC-16Ｔ → ZKC-16に変更する場合

ZHU16、ZHS16が必要になります。

(薄刃タイプ → シャー刃タイプへ変更する場合)

保守部品画像ページへ

オプション

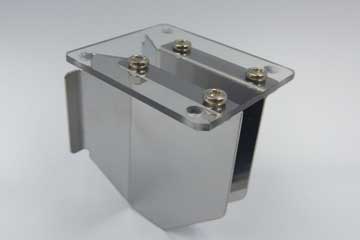

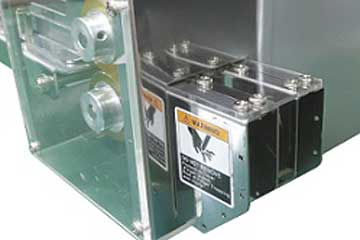

縦型ガイド：FG16-TS1	縦型ガイド：FG16-TS1装着例長尺切断を行う場合、縦型ガイドを使用すると排出がスムーズになります。

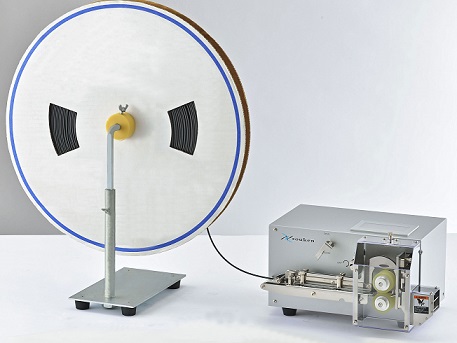

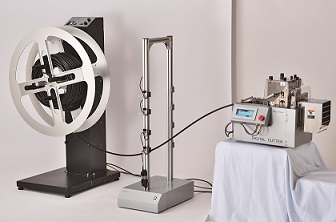

ボビン巻、リール巻の材料は別売りのスタンドと組み合わせて使用することで、材料を引き出しながら切断加工をすることが可能です。
