デジタルカッター
スタンダードタイプ
製品名|デジタルカッター
スタンダードタイプ

幅広いニーズに対応した、万能な高精度・定寸送り切断機。
ワーク搬送面にローラを設置したことにより、
抵抗を抑え、安定した寸法精度が出せます。
- ZKC-325(シャー刃)
- ZKC-325T(薄刃)
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
※ZKC-25シリーズは生産終了。ZKC-325シリーズが後継機種となります。
特長
-
液晶タッチパネルによる簡単設定入力、データ登録機能付き。
-
タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
-
ロット取りカウンタ機能の搭載。
-
SDカード対応のタッチパネルにより、メモリー数は640個対応。
※SDカードは付属しておりません、予めご了承ください。
-
非常停止スイッチ機能。
-
2タイプの刃(シャー刃と薄刃)の交換が可能。
-
送り長さ(切断長さ)補正機能付き。
-
搬送速度は、MAX800mm/sec まで設定可能。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
ローラ隙間・押さえ圧力調整機能付き。
-
上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。
-
各種供給装置(Zフィード、スタンド)との連携が可能。
-
PC接続が可能。(オプション)

シャー刃
シャーリング機構を採用。
可動刃(上の刃)に角度をつけ、ブロック状の
固定刃(下の刃)の角に擦り合せながら
ハサミのように材料を切断します。
固定刃はブロック状ですので、摩耗した場合は
使用していない箇所の角に付け替えることで
切れ味を戻すことができます。

薄刃
薄い刃を材料の上から降ろして押し切りをします。
刃受け(薄刃を受ける部品)は、樹脂製の板です。
そのため、切断加工をすると溝ができます。
溝が深くなってきた時期に刃受けの交換をします。
適合材料
【ZKC-325】シャー刃
-
ガラスクロスチューブ
-
絶縁電線
-
スズメッキ線
-
テフロンチューブ
-
シリコンチューブ
-
テープハンダ
-
絶縁紙
-
ラミネートシール
-
フィルム など
【ZKC-325T】薄刃
-
ビニールチューブ
-
ゴムチューブ
-
絶縁電線
-
光ファイバーケーブル(プラスチックファイバ)
-
テフロンチューブ
-
シリコンチューブ
-
テープハンダ
-
プラスチック など












その他の材料・上記の材料について、
テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式)直径/厚み
原反姿(ボビン巻・リール巻き)切断長精度/断面精度
などを詳しくお知らせいただけると、
スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
型式 | ZKC-325/325T |
送り速度(mm/s) | 10〜800 |
最小設定単位(mm) | 0.1 |
切断長さ(mm) | 0.1〜999999.9 |
切断数(個) | 1〜999999(∞) |
繰返切断精度(mm)※1 | ±0.2 |
有効切断幅(mm) | 100 |
切断部の開口高さ(mm) | 20 |
外部入出力端子 | - |
切断力(kN) | |
加工量:設定長さ10mm(個/分) | 155 |
加工量:設定長さ100mm(個/分) | 92 |
加工量:設定長さ1000mm(個/分) | 33 |
電源 | AC100V 2A 〜 AC240V 1A |
外形寸法(mm)※2 | 516W×363D×406H |
質量(kg) | 24 |
※1 当社試験材、指定長さによる切断精度です。
※2 外径寸法には、ネジなどの突出部は含まれていません。
注)材質、形状によっては切断できないものもございますので、ご確認ください。
保守部品
品名:型式
ローラー上:ZRU25-U
ローラー下:ZRS25-U
可動刃: ZHU25
固定刃: ZHS25
薄刃(10枚入り):ZHT25
刃受(10枚入り):ZHM25
薄刃ユニット :ZUT325
シャー刃無調整ユニット:ZUM325
ZKC-325→ZKC-325Tに変更される場合、ZUT325、ZHT25、ZHM25が必要になります。
(シャー刃タイプ → 薄刃タイプへ変更する場合)
ZKC-325T→ZKC-325に変更される場合、ZUM325、ZHU25、ZHS25が必要になります。
(薄刃タイプ → シャー刃タイプへ変更する場合)
オプション

品名:型式
フィンガーガード用縦ガイド:FG25-TS1
長尺切断をする場合、縦ガイドを使用すると、
排出がスムーズに行われます。

装着例

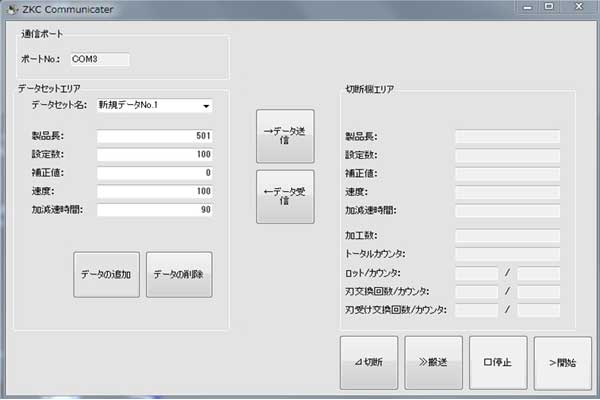

PC通信
-
コンピュータからの信号で切断機の動作開始
停止などの制御が可能。
-
切断長さ、切断数、速度、補正値、加減速時間など、
動作条件の設定が可能。
-
コンピュータに動作条件データを保存しておくことで、
大量の動作条件データの保存が可能です。
※Windows XPでの動作確認済み。
添付ソフトはWindows XP用になりますが、
PC通信自体はWindows7・8も可能です。

多様なご要望にお応えする、特注部品類

トンネル治具
直角度を要求される方に最適。

超硬可動刃・固定刃
可動刃をバックアップローラーで押え、刃の逃げを限りなく
少なくしています。 光ファイバー・金属等の切断に最適。

NT刃カッタホルダー
市販のNTカッター刃を取り付ける事ができる刃ホルダーです。
材料高さ8mmまで対応します。薄刃タイプのみ使用可能です。
本体をカスタマイズした、特注機の事例はこちら
