デジタルカッター
外部コントロールタイプ
製品名｜デジタルカッター
外部コントロールタイプ

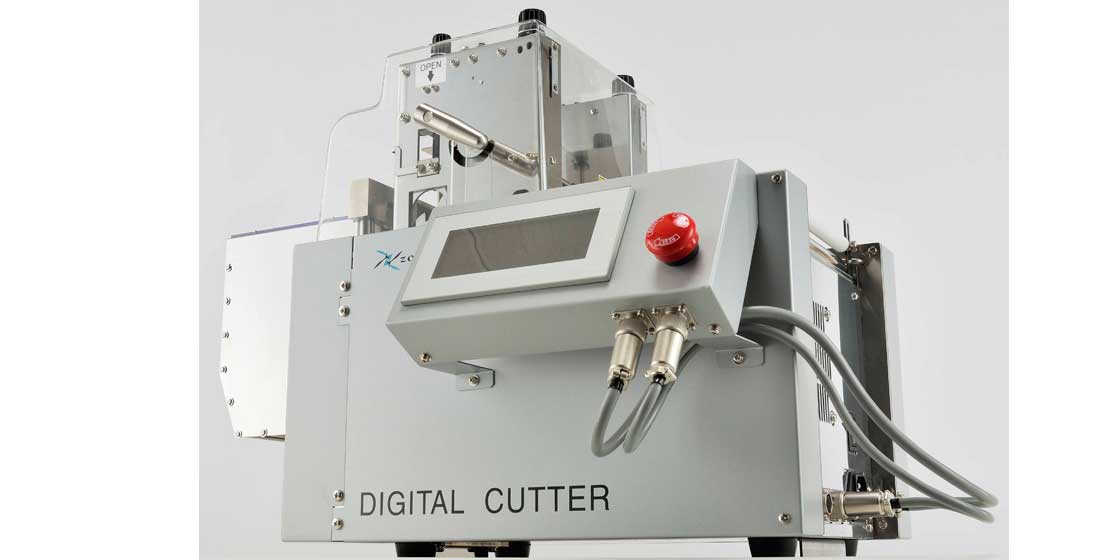

スタンダードタイプに外部コントロール機能を追加。
幅広いニーズに対応した、万能な高精度・定寸送り切断機。
- ZKC-325C(シャー刃 外部コントロール)
- ZKC-325CT(薄刃 外部コントロール)
- ZKC-325CN(シャー刃 外部数値設定)
- ZKC-325CNT(薄刃 外部数値設定)
カタログ
取扱説明書
製品動画
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

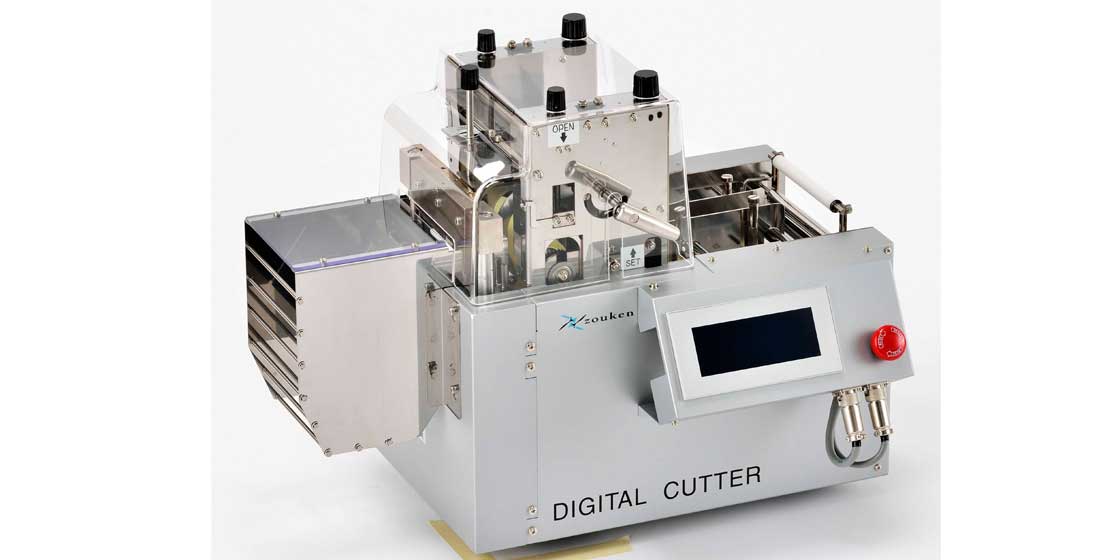

ZKC-325C/ZKC-325CT 外部コントロール
デジタルカッタ外部コントロールタイプは、スタンダードタイプに外部入出力端子が装備され、他の制御機器からの電気信号の
ON/OFFにより、切断機の動作・動作条件の設定などを行うための機能が追加された切断機です。
・外部からの信号で、連続切断動作（長さ送り＋切断）、長さ送り動作、切断動作を開始・停止することができます。
・外部からの信号で、データセットNo.の切替が可能です。（切替可能範囲：No.0～No.7）
使用事例
| ・切断機本体のメモリ数(100)以上の設定を、切り替えて使用したい。 |
| ・切断機のエラー時に、外部ブザーを鳴らしたい。 |
| ・切断後に、切断部にエアブローしたい。 |
| ・ラインに組み込み、外部PLC等から制御したい。 |
詳しい内容は、取扱説明書をご参照ください。
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

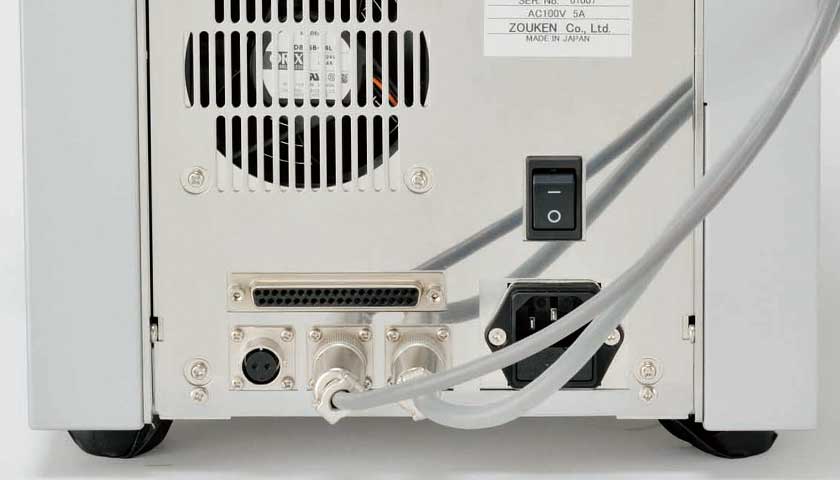

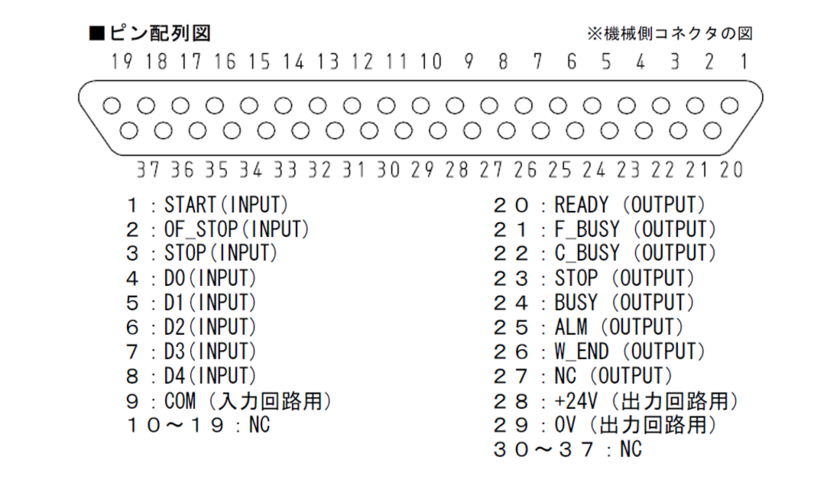

外部入出力コネクタ

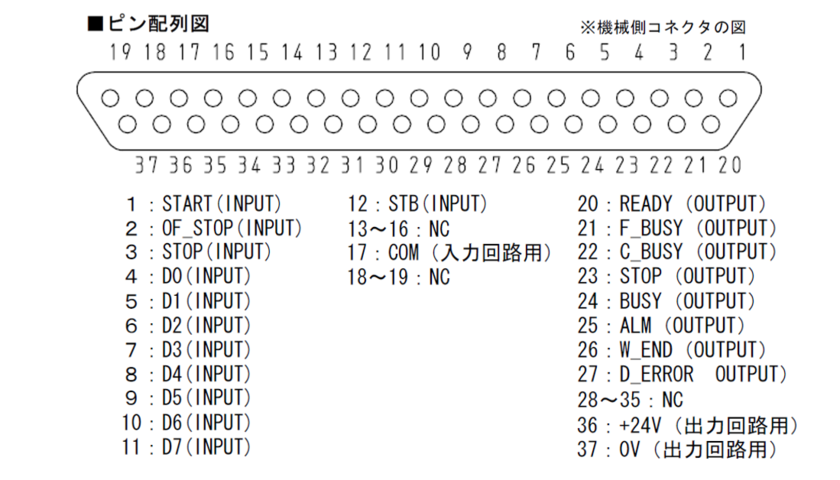

Ｉ／Ｏ表

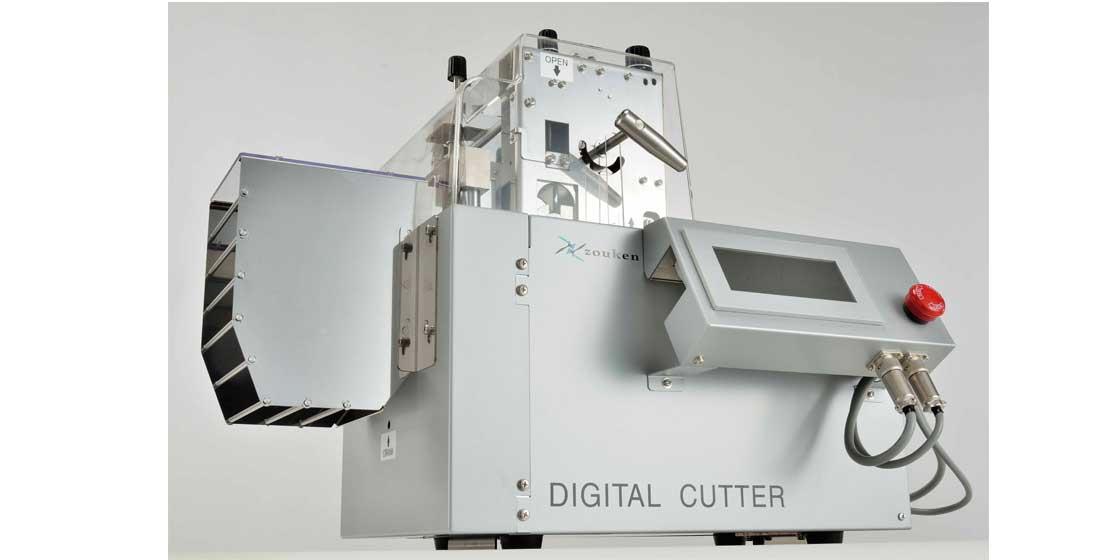

ZKC-325CN/ZKC-325CNT 外部数値設定
デジタルカッタ外部数値設定タイプは、スタンダードタイプに外部入出力端子が装備され、他の制御機器からの電気信号の
ON/OFFにより、切断機の動作・動作条件の設定などを行うための機能が追加された切断機です。
・外部からの信号で、連続切断動作（長さ送り＋切断）、長さ送り動作、切断動作を開始・停止することができます。
・外部からの信号で、データセットNo.の切替が可能です。（切替可能範囲：No.0～No.9）
・外部からの信号で、切断長さ/加工数/材料搬送速度の設定が可能です。
使用事例
| ・セットした１種類の材料を加工条件を変えながら連続切断したい。（切断長100mm×5本、切断長150mm×10本・・・） |
| ・ZKC-325C/ZKC-325CTでは、外部信号によるデータ切替数が不足している。（ZKC-325C/ZKC-325CTの切替数は8） |
詳しい内容は、取扱説明書をご参照ください。
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
外部入出力コネクタ
Ｉ／Ｏ表
その他の特長（ZKC-325 スタンダードタイプと共通）
-
液晶タッチパネルによる簡単設定入力、データ登録機能付き。
-
タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
-
ロット取りカウンタ機能の搭載。
-
SDカード対応のタッチパネルにより、メモリー数は640個対応。
※SDカードは付属しておりません、予めご了承ください。
-
非常停止スイッチ機能。
-
2タイプの刃(シャー刃と薄刃)の交換が可能。
-
送り長さ(切断長さ)補正機能付き。
-
搬送速度は、MAX800mm/sec まで設定可能。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
ローラ隙間・押さえ圧力調整機能付き。
-

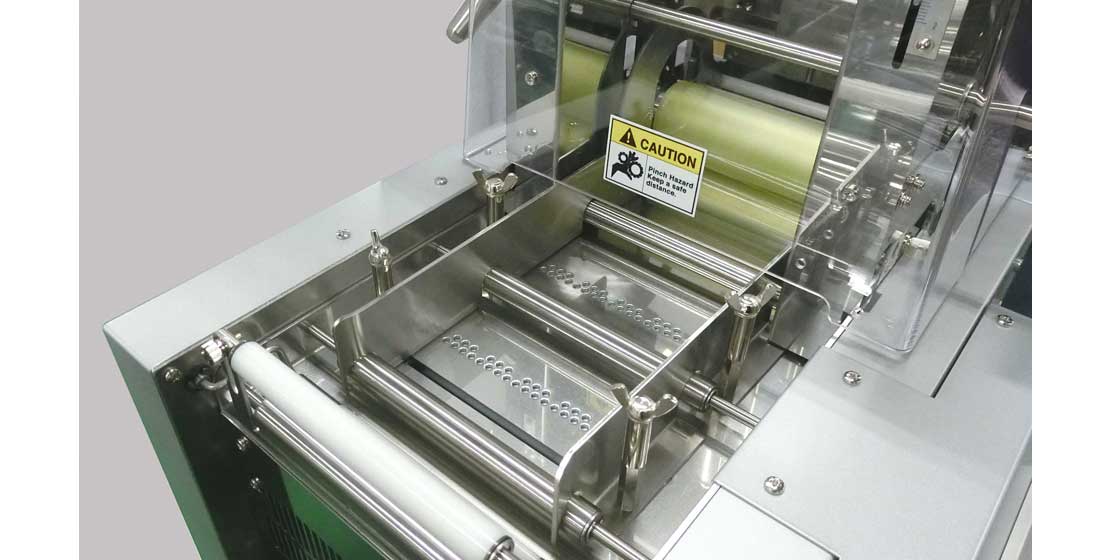

上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。
-
各種供給装置(Zフィード、スタンド)との連携が可能。
タッチパネル取付けを右流れに変更
タッチパネル取付けを左流れに変更

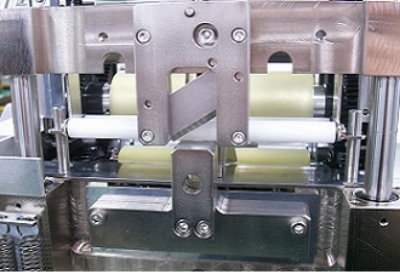

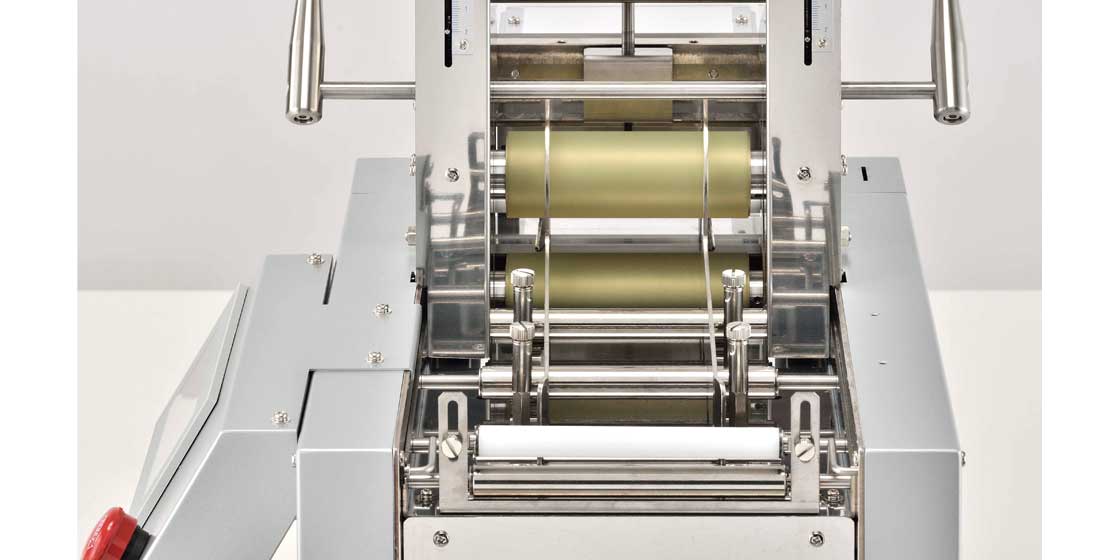

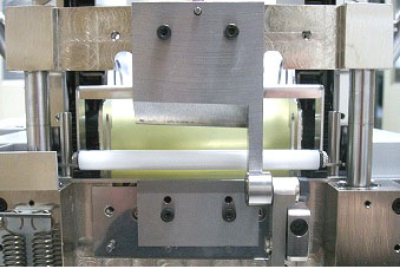

材料走行面
ワーク搬送面下側にローラを配置する事で、抵抗負荷を少なくしました

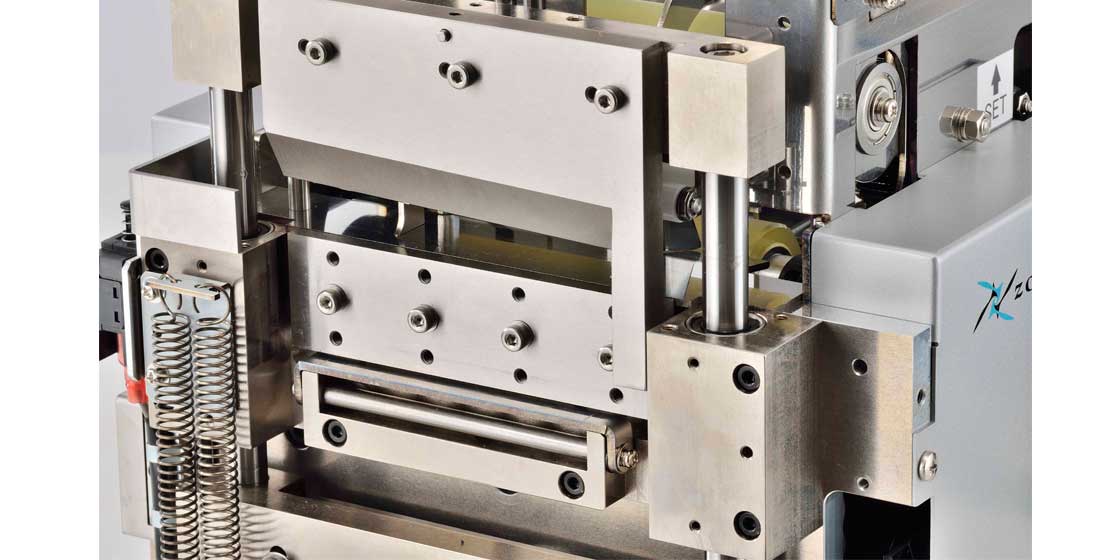

無調整擦り合せ機構のシャー刃タイプ

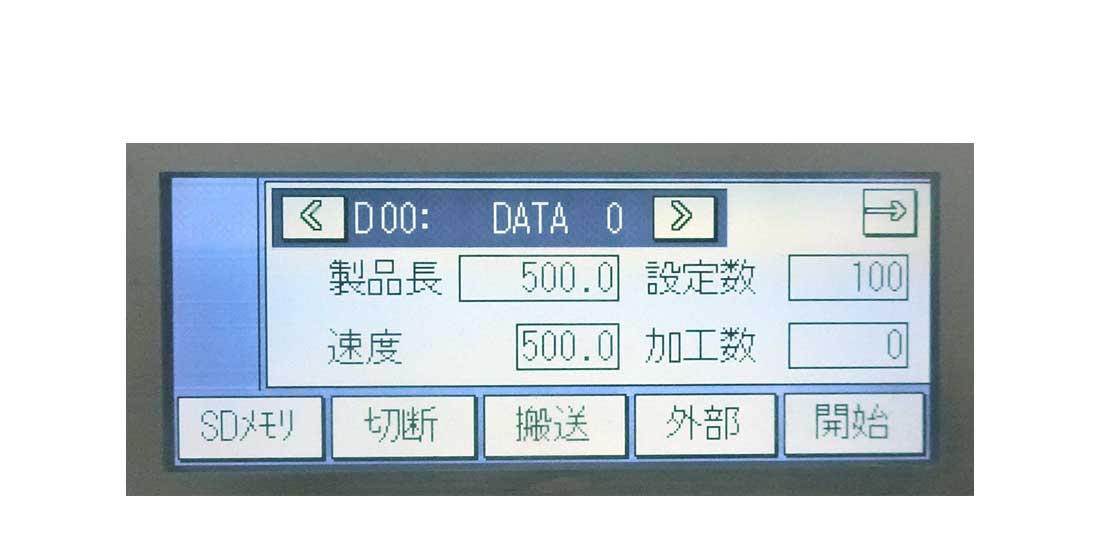

操作画面
シャー刃

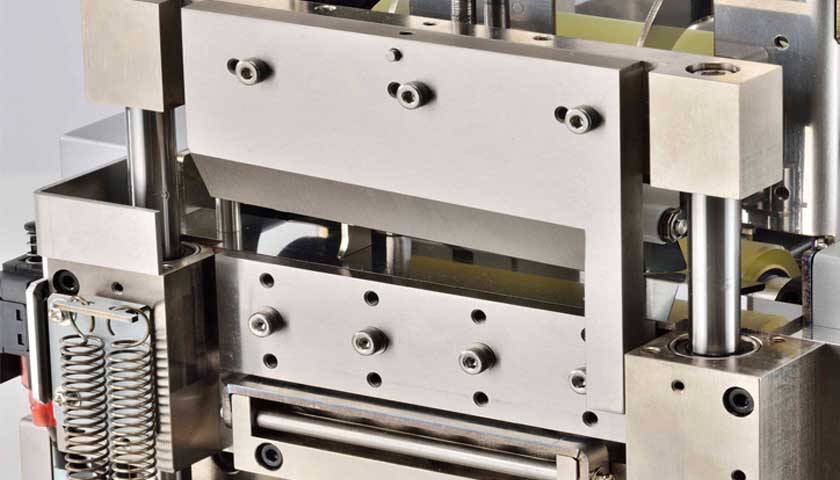

シャーリング機構を採用。
可動刃(上の刃)に角度をつけ、ブロック状の
固定刃(下の刃)の角に擦り合せながら
ハサミのように材料を切断します。
固定刃はブロック状ですので、摩耗した場合は
使用していない箇所の角に付け替えることで
切れ味を戻すことができます。
薄刃

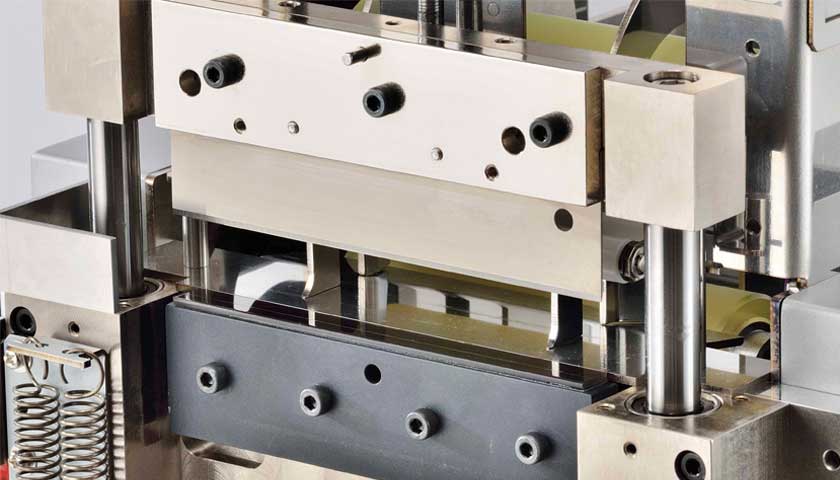

薄い刃を材料の上から降ろして押し切りをします。
刃受け(薄刃を受ける部品)は、樹脂製の板です。
そのため、切断加工をすると溝ができます。
溝が深くなってきた時期に刃受けの交換をします。
適合材料

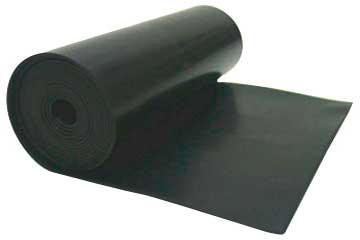

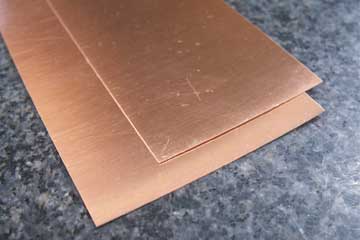

【ZKC-325C】シャー刃
-

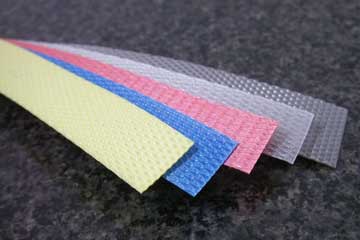

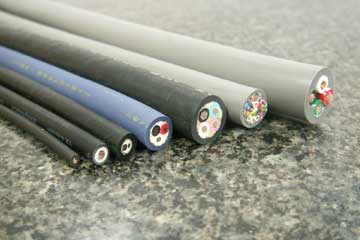

ガラスクロスチューブ
-

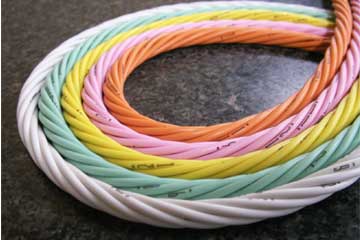

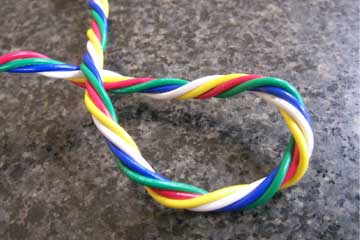

絶縁電線
-

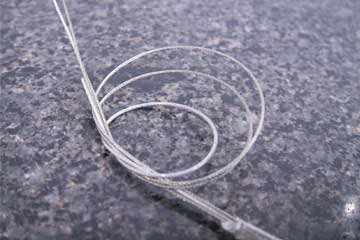

スズメッキ線
-
テフロンチューブ
-

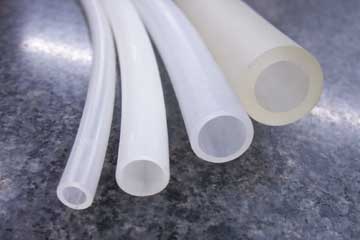

シリコンチューブ
-
テープハンダ
-

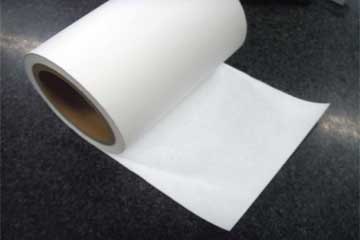

絶縁紙
-
ラミネートシール
-

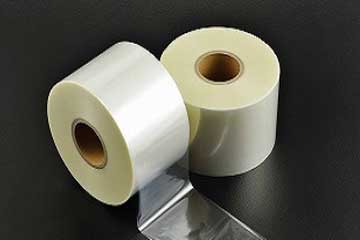

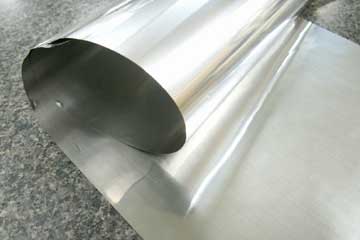

フィルム など
【ZKC-325CT】薄刃
-

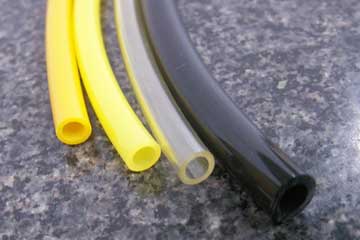

ビニールチューブ
-
ゴムチューブ
-
絶縁電線
-
光ファイバーケーブル(プラスチックファイバ)
-
テフロンチューブ
-
シリコンチューブ
-
テープハンダ
-
プラスチック など
その他の材料・上記の材料について、
テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式)直径/厚み
原反姿(ボビン巻・リール巻き)切断長精度/断面精度
などを詳しくお知らせいただけると、
スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
| 型式 | ZKC-325C/325CT | ZKC-325CN/325CNT |
| 送り速度(mm/s) | 10〜800 | |
| 最小設定単位(mm) | 0.1 | |
| 切断長さ(mm) | 0.1〜999999.9 | |
| 切断数(個) | 1〜999999(∞) | |
| 繰返切断精度(mm)※1 | ±0.2 | |
| 有効切断幅(mm) | 100 | |
| 切断部の開口高さ(mm) | 20 | |
| 外部入出力端子(D-sub 37ピン) | 有 | 有 |
| 外部信号による連続切断(搬送切断)/搬送/切断の開始・停止 | 〇 | 〇 |
| 外部信号によるデータセットNo.の切替 | 〇 切替可能範囲：No.0～No.7 |
〇 切替可能範囲：No.0～No.9 |

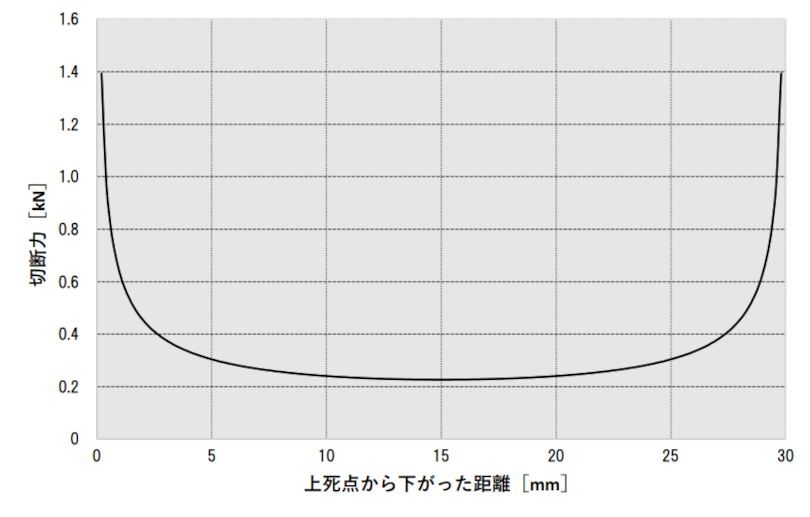

| 外部信号による切断長/加工数/搬送速度の設定 | - | 〇 |
| 切断力(kN) | ||
| 加工量：設定長さ10mm(個/分) | 155 | |
| 加工量：設定長さ100mm(個/分) | 92 | |
| 加工量：設定長さ1000mm(個/分) | 33 | |
| 電源 | AC100V 2A 〜 AC240V 1A | |
| 外形寸法(mm)※2 | 516W×363D×406H | |
| 質量(kg) | 24 | |
※1 当社試験材、指定長さによる切断精度です。
※2 外径寸法には、ネジなどの突出部は含まれていません。
注）材質、形状によっては切断できないものもございますので、ご確認ください。
保守部品
品名：型式
ローラー上：ZRU25-U
ローラー下：ZRS25-U
可動刃： ZHU25
固定刃： ZHS25
薄刃(10枚入り)：ZHT25
刃受(10枚入り)：ZHM25
薄刃ユニット ：ZUT325
シャー刃無調整ユニット：ZUM325
ZKC-325C→ZKC-325CT、ZKC-325CN→ZKC-325CNTに変更される場合、ZUT325、ZHT25、ZHM25が必要になります。
（シャー刃タイプ → 薄刃タイプへ変更する場合）
ZKC-325CT→ZKC-325C、ZKC-325CNT→ZKC-325CNに変更される場合、ZUM325、ZHU25、ZHS25が必要になります。
（薄刃タイプ → シャー刃タイプへ変更する場合）
オプション
品名：型式

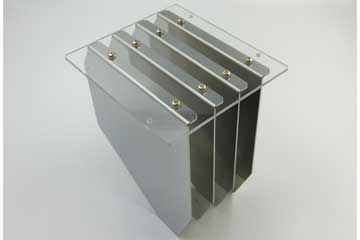

フィンガーガード用縦ガイド：FG25-TS1
長尺切断をする場合、縦ガイドを使用すると、
排出がスムーズに行われます。

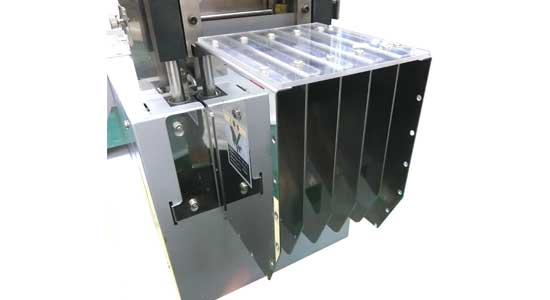

装着例
多様なご要望にお応えする、特注部品類
トンネル治具
直角度を要求される方に最適。

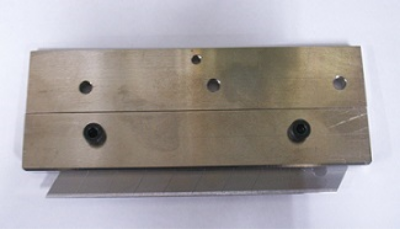

超硬可動刃・固定刃
可動刃をバックアップローラーで押え、刃の逃げを限りなく
少なくしています。 光ファイバー・金属等の切断に最適。
ＮＴ刃カッタホルダー
市販のＮＴカッター刃を取り付ける事ができる刃ホルダーです。
材料高さ８ｍｍまで対応します。薄刃タイプのみ使用可能です。
本体をカスタマイズした、特注機の事例はこちら
