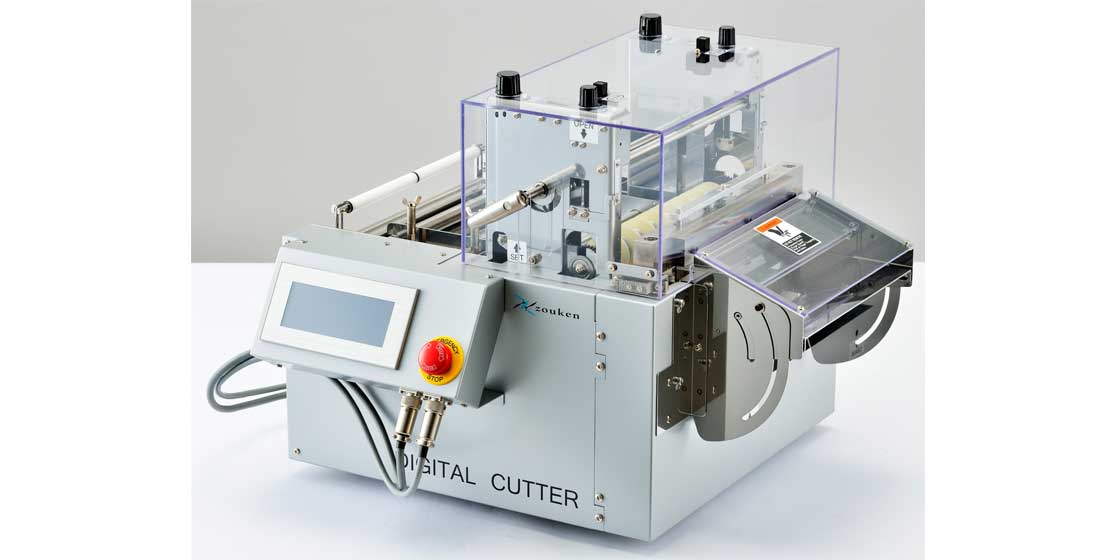

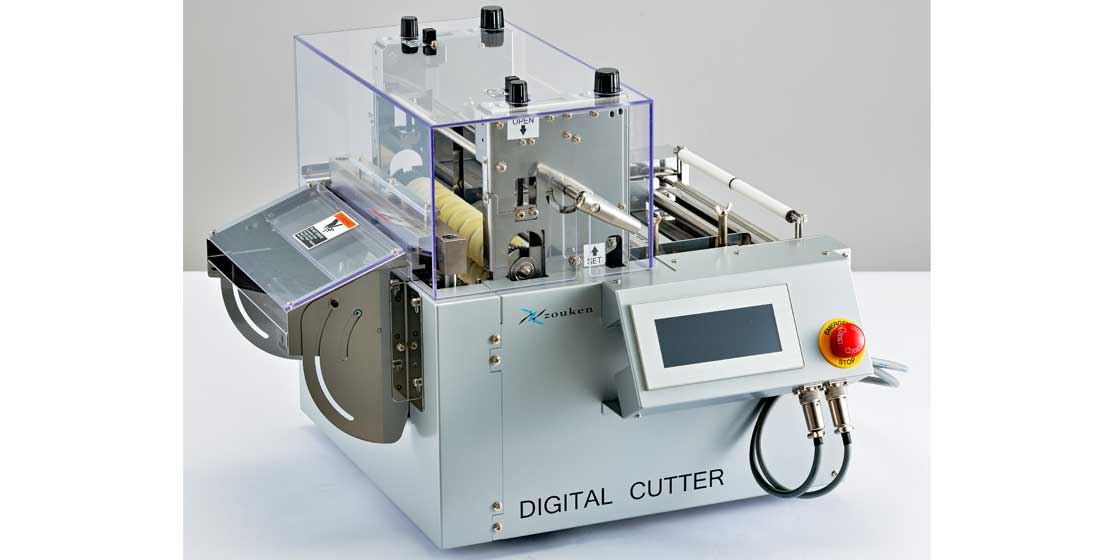

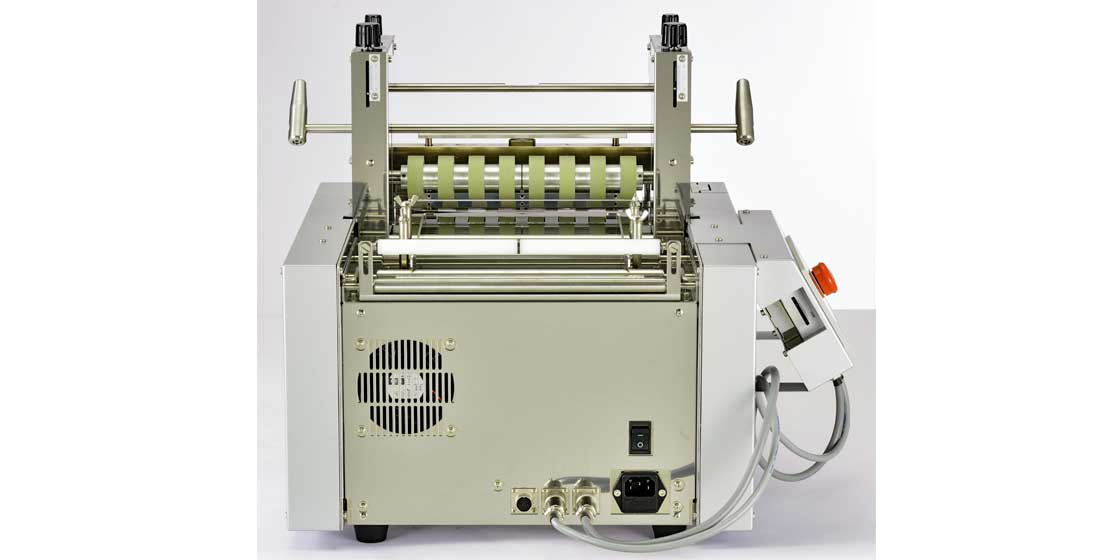

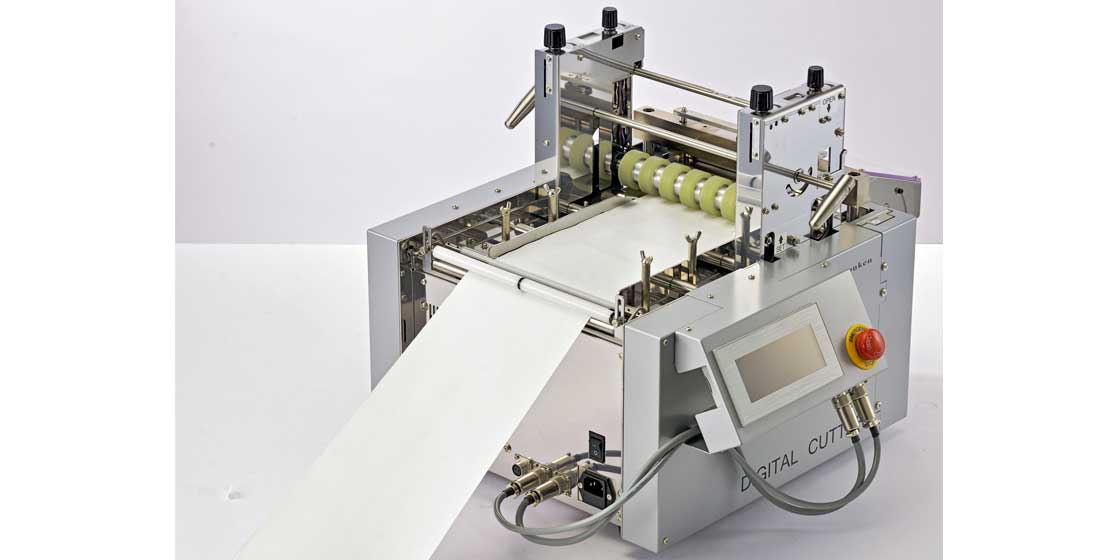

デジタルカッター
シートタイプ
製品名|デジタルカッター シートタイプ

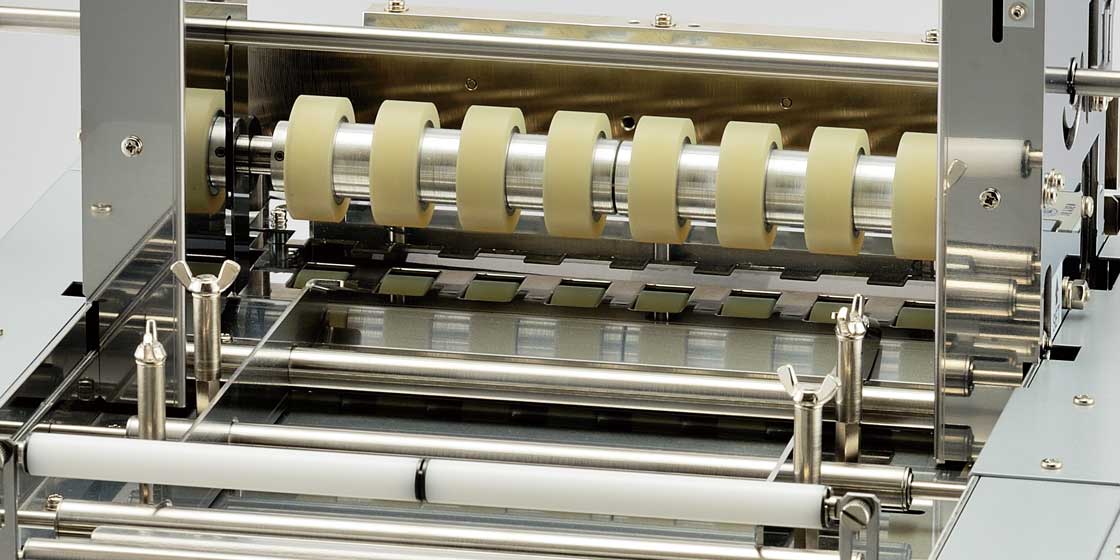

新形状の搬送ローラを採用。
シート材・フィルム等、幅広い材料を得意とした幅広対応の切断機。
切断直前に材料を押さえ込むことでより正確な切断を可能にしました。
-
ZKC-200(シャー刃タイプ)
-
ZKC-200C(シャー刃 外部コントロールタイプ)
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
薄肉・幅広ワークに特化した切断が可能。
-

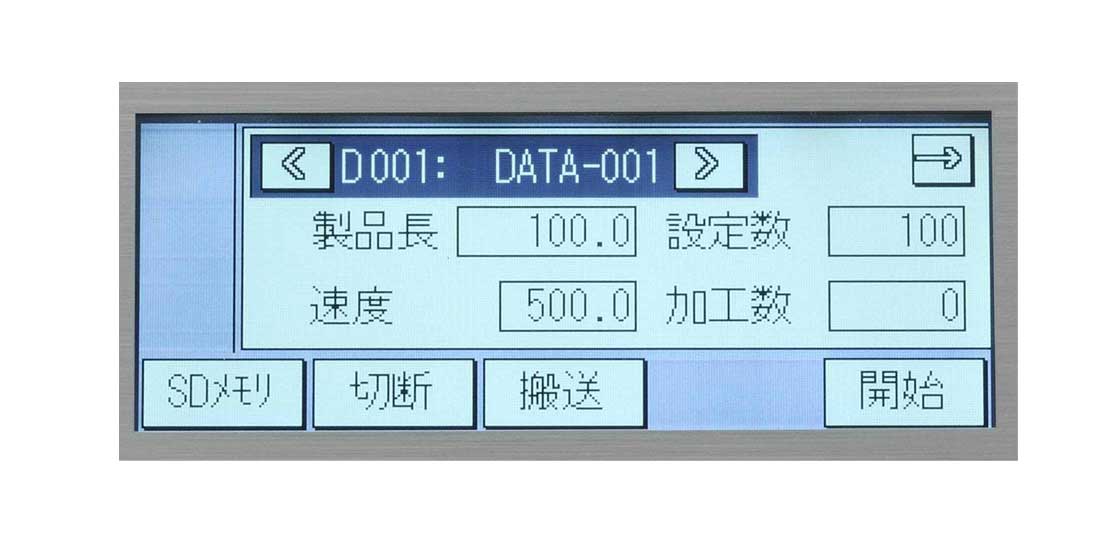

液晶タッチパネルによる簡単設定入力、データ登録機能付き。
-
タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
-
ロット取りカウンタ機能の搭載。
-
SDカード対応のタッチパネルにより、メモリー数は640個対応。
※SDカードは付属しておりません、予めご了承ください。
-
非常停止スイッチ機能。
-
送り長さ(切断長さ)補正機能付き。
-
搬送速度は、MAX800mm/sec まで設定可能。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
ローラ隙間・押さえ圧力調整機能付き。
-
上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。
-
各種供給装置(Zフィード、スタンド)との連携が可能。
-
外部コントロールが可能。(オプション)

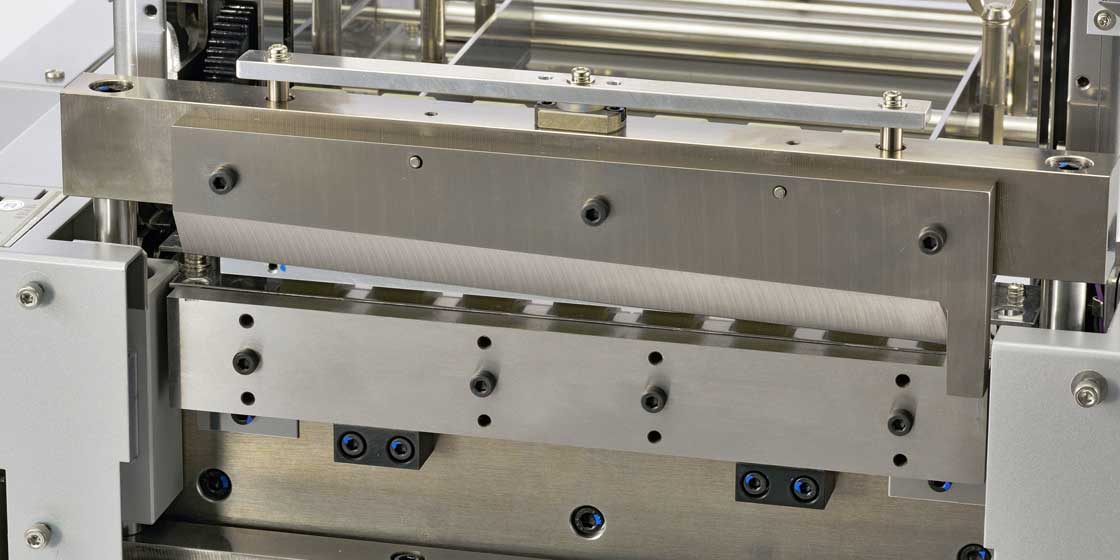

シャー刃
シャーリング機構を採用。
可動刃(上の刃)に角度をつけ、ブロック状の固定刃
(下の刃)の角に擦り合わせながら
ハサミのように材料を切断します。
固定刃はブロック状ですので、摩耗した場合は
使用していない箇所の角に付け替えることで
切れ味を戻すことができます。

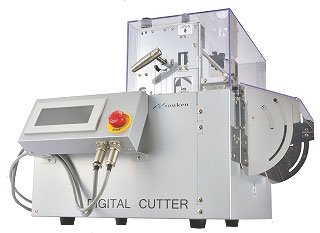

外部コントロールタイプ
デジタルカッタ外部コントロールタイプは、スタンダードタイプに外部入出力端子が装備され、他の制御機器からの電気信号の
ON/OFFにより、切断機の動作・動作条件の設定などを行うための機能が追加された切断機です。
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

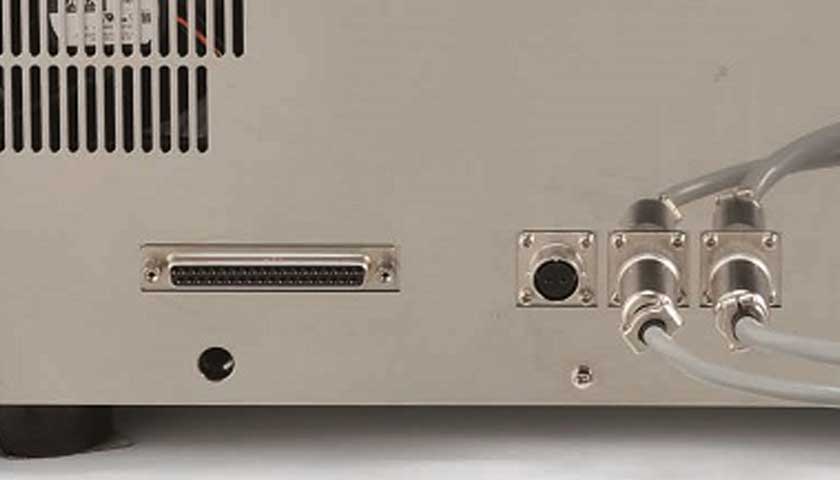

外部入出力コネクタ

I/O表
適合材料
- 紙
- 絶縁紙
- ビニルシート

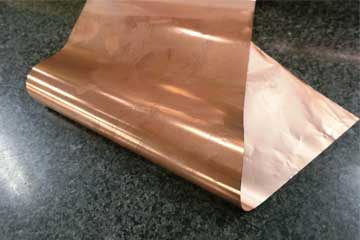

- 銅板
- 金属箔
- フィルム
- ゴムシート
- 各種シート類
- アルミ板






その他の材料・上記の材料について、テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを
詳しくお知らせいただけると、スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
型式 | ZKC-200 | ZKC-200C |
送り速度(mm/s) | 10〜800 | |
最小設定単位(mm) | 0.1 | |
切断長さ(mm) | 0.1〜999999.9 | |
切断数(個) | 1〜999999(∞) | |
繰返切断精度(mm)※1 | ±0.2 | |
有効切断幅(mm) | 200 | |
切断部の開口高さ(mm) | 5 | |
外部入出力端子 | 無 | 有 |

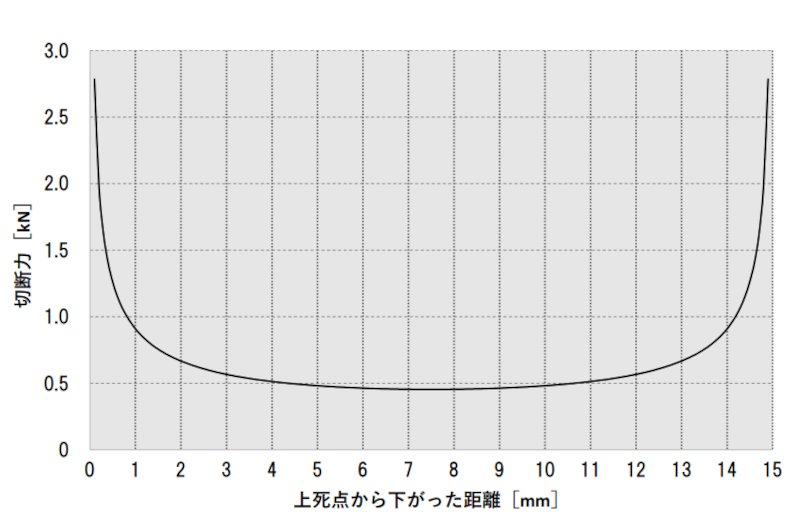

切断力(kN) | ||
加工量:設定長さ10mm(個/分) | 155 | |
加工量:設定長さ100mm(個/分) | 89 | |
加工量:設定長さ1000mm(個/分) | 33 | |
電源 | AC100V 2A 〜 AC240V 1A | |
外形寸法(mm)※2 | 495W×481D×406H | |
質量(kg) | 31 |
※1 当社試験材、指定長さによる切断精度です。
※2 外径寸法には、ネジなどの突出部は含まれていません。
注)材質、形状によっては切断できないものもございますので、ご確認ください。
保守部品
品名:型式
ローラ(ウレタン上):ZRU200-U
ローラ(ウレタン下):ZRS200-U
可動刃:ZHU200
固定刃:ZHS200
オプション
PC通信
-
コンピュータからの信号で切断機の動作開始
停止などの制御可能。
-
切断長さ、切断数、速度、補正値、加減速時間など
動作条件の設定が可能。
-
コンピュータに動作条件データを保存しておくことで、
大量の動作条件データの保存が可能です。
※Windows XPでの動作確認済み。
添付ソフトはWindows XP用になりますが、
PC通信自体はWindows7・8も可能です。
