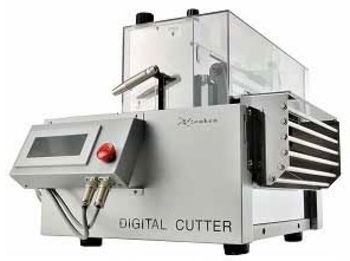

デジタルカッター
ワイドタイプ
製品名｜デジタルカッター
ワイドタイプ
スタンダードタイプの5倍以上の切断力。材料幅300mmまで対応可能。
走行面もワイドで、安定した搬送が可能。
リニアガイド採用により、材料搬送時の平行度が容易に確保出来ます。
※受注生産品
-
ZKC-325W(シャー刃タイプ)
-
ZKC-325WT(薄刃タイプ)
カタログ
取扱説明書
製品動画
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
※ZKC-25Wシリーズは生産終了。ZKC-325Wシリーズが後継機種となります。
特長
-
液晶タッチパネルによる簡単設定入力、データ登録 機能付き。
-
タッチパネルの言語表示は【日本語⇔英語】切り替えが可能。
-
ロット取りカウンタ機能の搭載。
-
非常停止スイッチ機能。
-
2タイプの刃(シャー刃と薄刃)の交換が可能。
-
送り長さ(切断長さ)補正機能付き。
-
搬送速度は、MAX800mm/sec まで設定可能。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
外部コントロール機能装備。
-
特注で200〜230V対応可能。

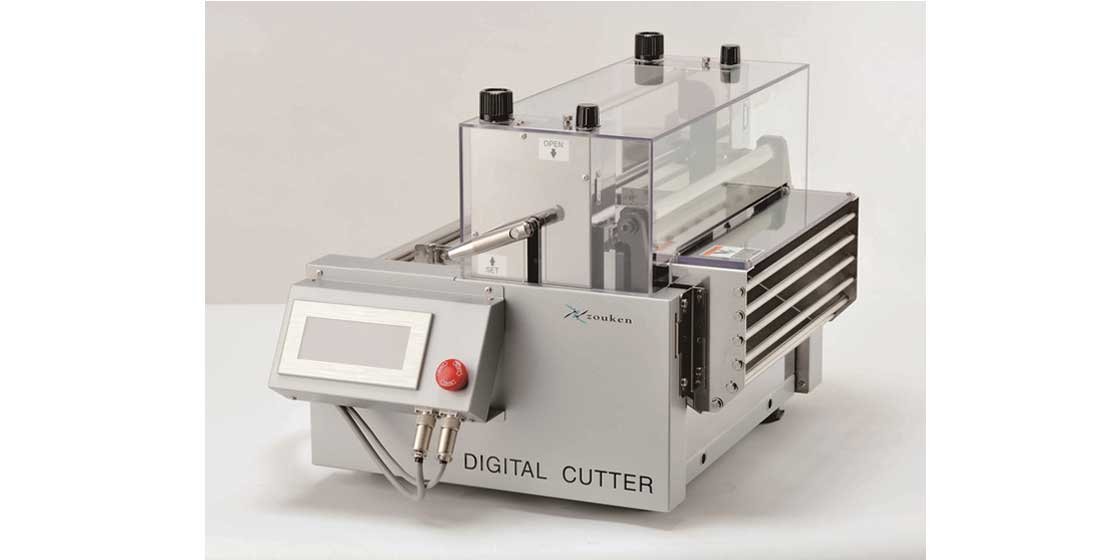

タッチパネル位置変更 右出し
タッチパネル位置変更 左出し

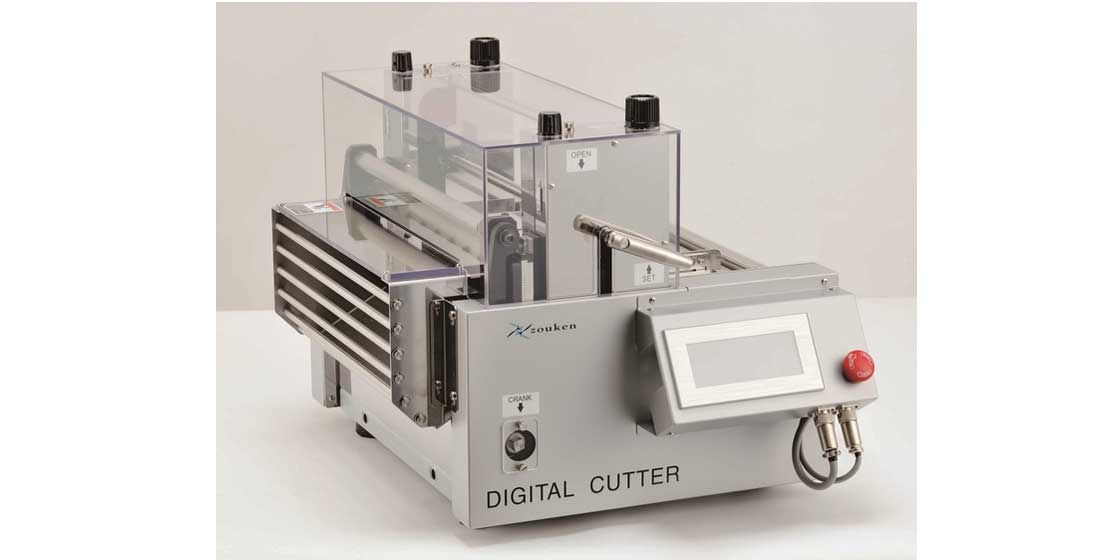

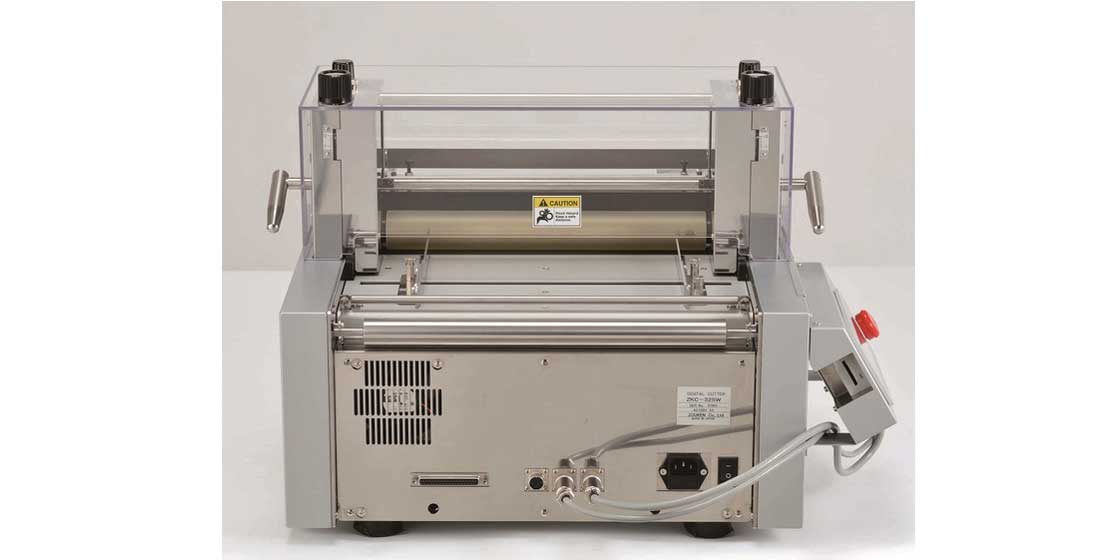

背面
リニアガイド採用のサイドガイドでワークの平行度を確保しました

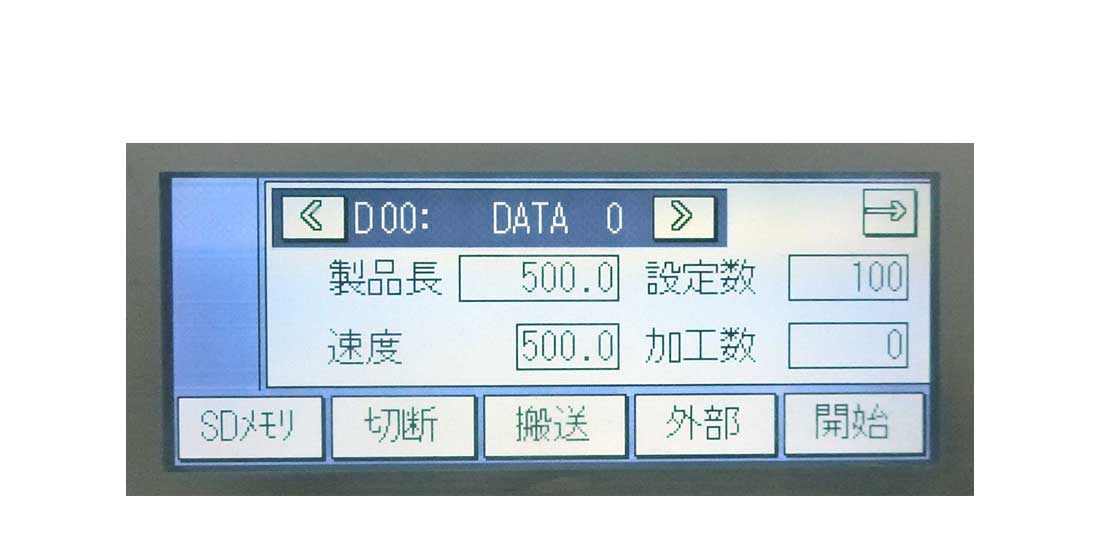

操作画面
外部コントロール
外部コントロールは、他の制御機器からの電気信号のON/OFFにより、切断機の動作・動作条件の設定などを行うための機能です。
(ワイドタイプには標準装備です。)
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
外部入出力端子
Ｉ／Ｏ表

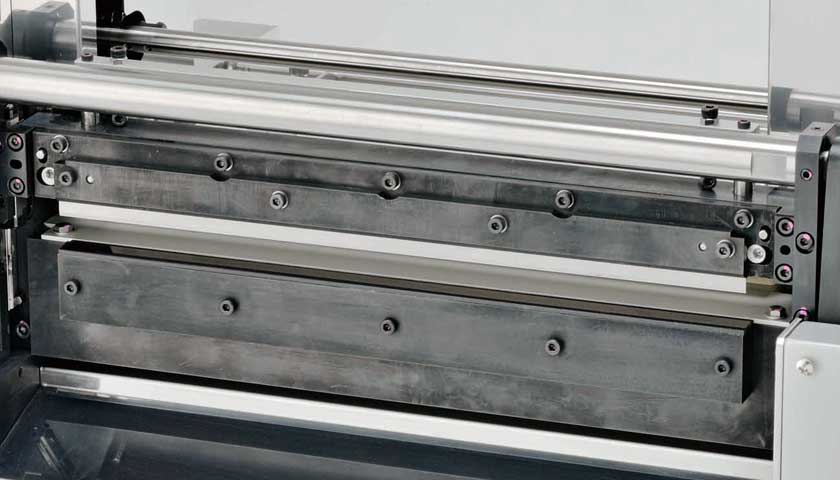

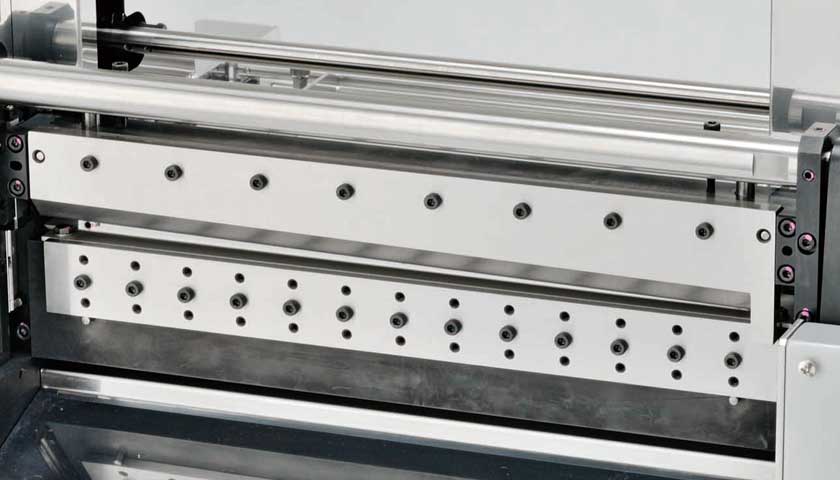

シャー刃
シャーリング機構を採用。
可動刃(上の刃)に角度をつけ、 ブロック状の固定刃
(下の刃)の角に擦り合せながら
ハサミのように材料を切断します。
固定刃はブロック状ですので、摩耗した場合は
使用していない箇所の角に付け替えることで
切れ味を戻す事ができます。
薄刃
薄い刃を材料の上から降ろして押し切りをします。
刃受け(薄刃を受ける部品)は、樹脂製の板です。
切断加工をすると溝ができます。
この溝が深くなってきた時期に刃受けの交換をします。
※切断タイプを変更する場合は、弊社までご相談ください。
適合材料

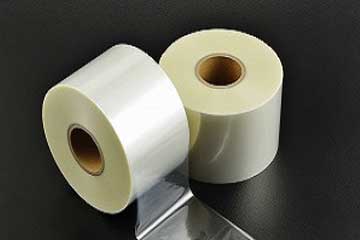

- フィルム

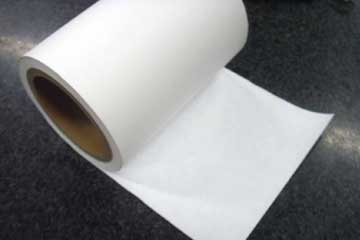

- 絶縁紙

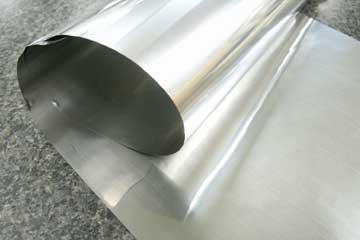

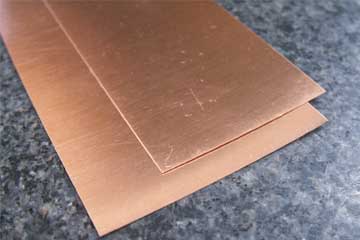

- アルミ板／銅版

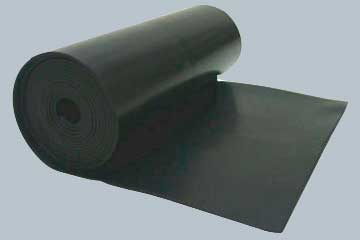

- ラミネートシート など
その他の材料・上記の材料について、テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを
詳しくお知らせいただけると、スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
| 型式 | ZKC-325W/325WT | |
| 送り速度(mm/s) | 10〜800 | |
| 最小設定単位(mm) | 0.1 | |
| 切断長さ(mm) | 0.1〜999999.9 | |
| 切断数(個) | 1〜999999(∞) | |
| 繰返切断精度(mm)※1 | ±0.2 | |
| 有効切断幅(mm) | 300 | |
| 切断部の開口高さ(mm) | 5 | |
| 外部入出力端子 | 有 | |

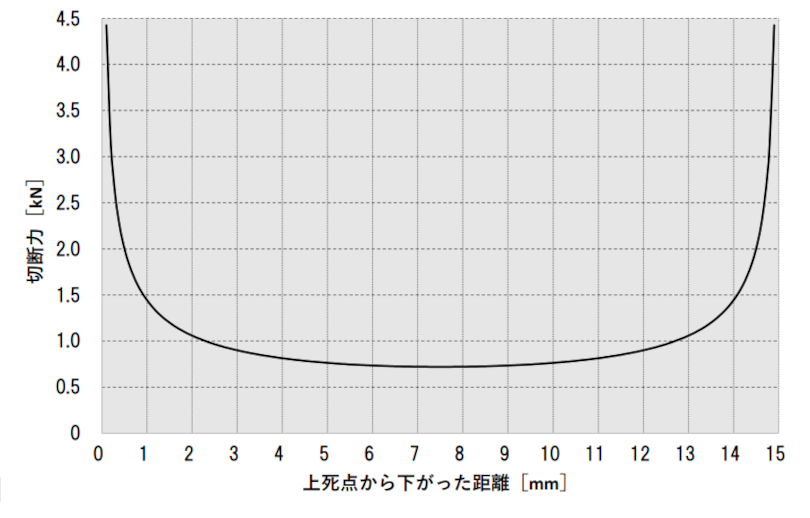

| 切断力(kN) | ||
| 加工量：設定長さ10mm(個/分) | 55 | |
| 加工量：設定長さ100mm)(個/分) | 50 | |
| 加工量：設定長さ1000mm(個/分) | 25 | |
| 電源 | AC100V 5A | |
| 外形寸法(mm)※2 | 428W×583D×399H | |
| 質量(kg) | 51 | |
※1 当社試験材、指定長さによる切断精度です。
※2 外径寸法には、ネジなどの突出部は含まれていません。
注）材質、形状によっては切断できないものもございますので、ご確認ください。
保守部品
品名：型式
ローラー上:ZRU25W-U
ローラー下:ZRS25W-U
可動刃:ZHU25W
固定刃:ZHS25W
薄刃10枚入り:ZHT25W
刃受10枚入り:ZHM25W
オプション

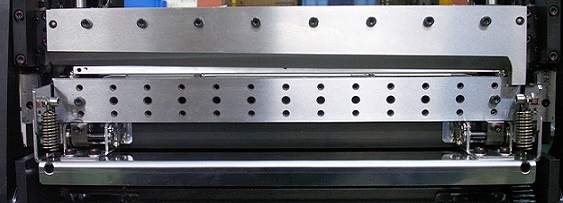

シャー刃無調整ユニット
固定刃をバネの力で前方向へ押す事で、可動刃との擦り合わせを常時行い、手動での擦り合わせを無くしました。
デモ機へ装着してのお貸し出しが可能です。
※薄物のワークに限ります。
※ご購入後の機種でも改造可能です。詳しくはお問い合わせください。
PC通信
-
コンピュータからの信号で切断機の動作開始
停止などの制御が可能。
-
切断長さ、切断数、速度、補正値、加減速時間など、
動作条件の設定が可能。
-
コンピュータに動作条件データを保存しておくことで、
大量の動作条件データの保存が可能です。
※Windows XPでの動作確認済み。
添付ソフトはWindows XP用になりますが、
PC通信自体はWindows7・8も可能です。
