デジタルカッター
後スリットコルゲートタイプ
製品名|後スリットコルゲートタイプ

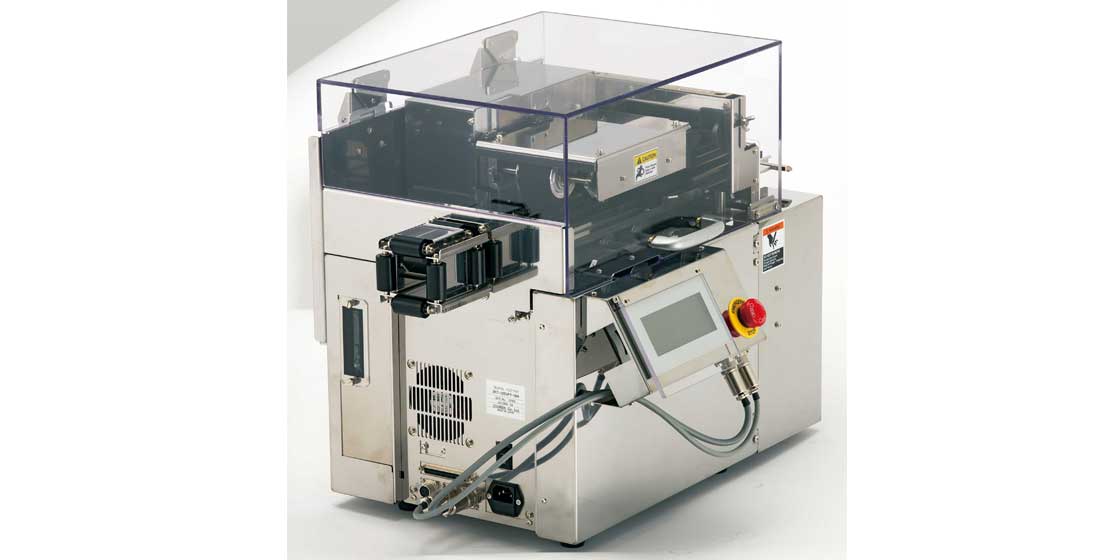

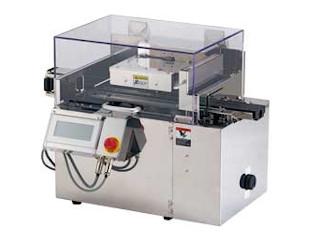

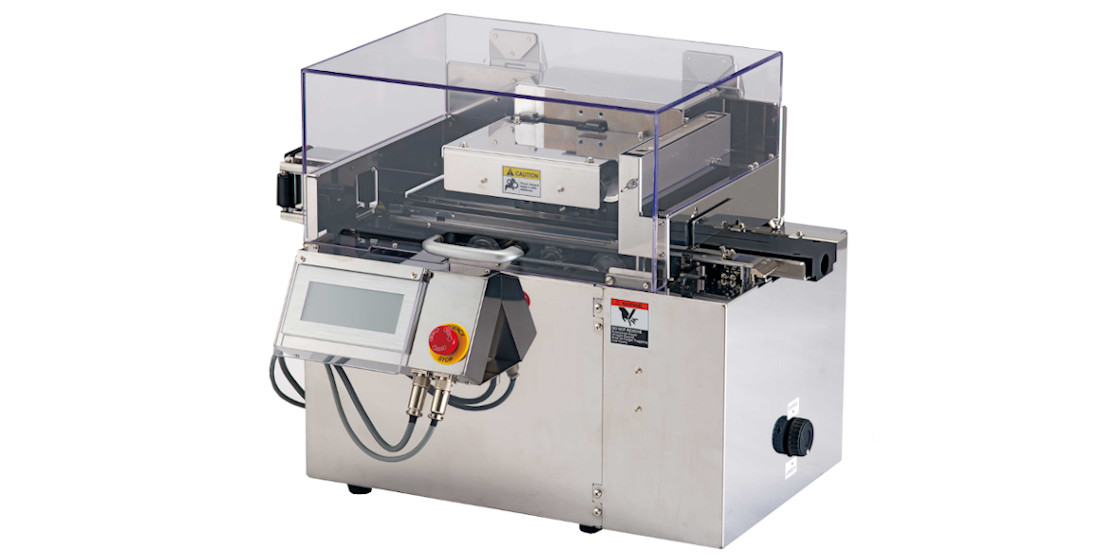

コルゲートチューブ専用切断機。
定寸切断と同時にスリット加工が可能。
電動ベルト間隔調整機能により高精度な連続切断が可能に。
NEW ※受注生産品
- ZKC-325VCAFT(100V電源タイプ)
- ZKC-325VCAFT-G(200~230V電源タイプ)
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-

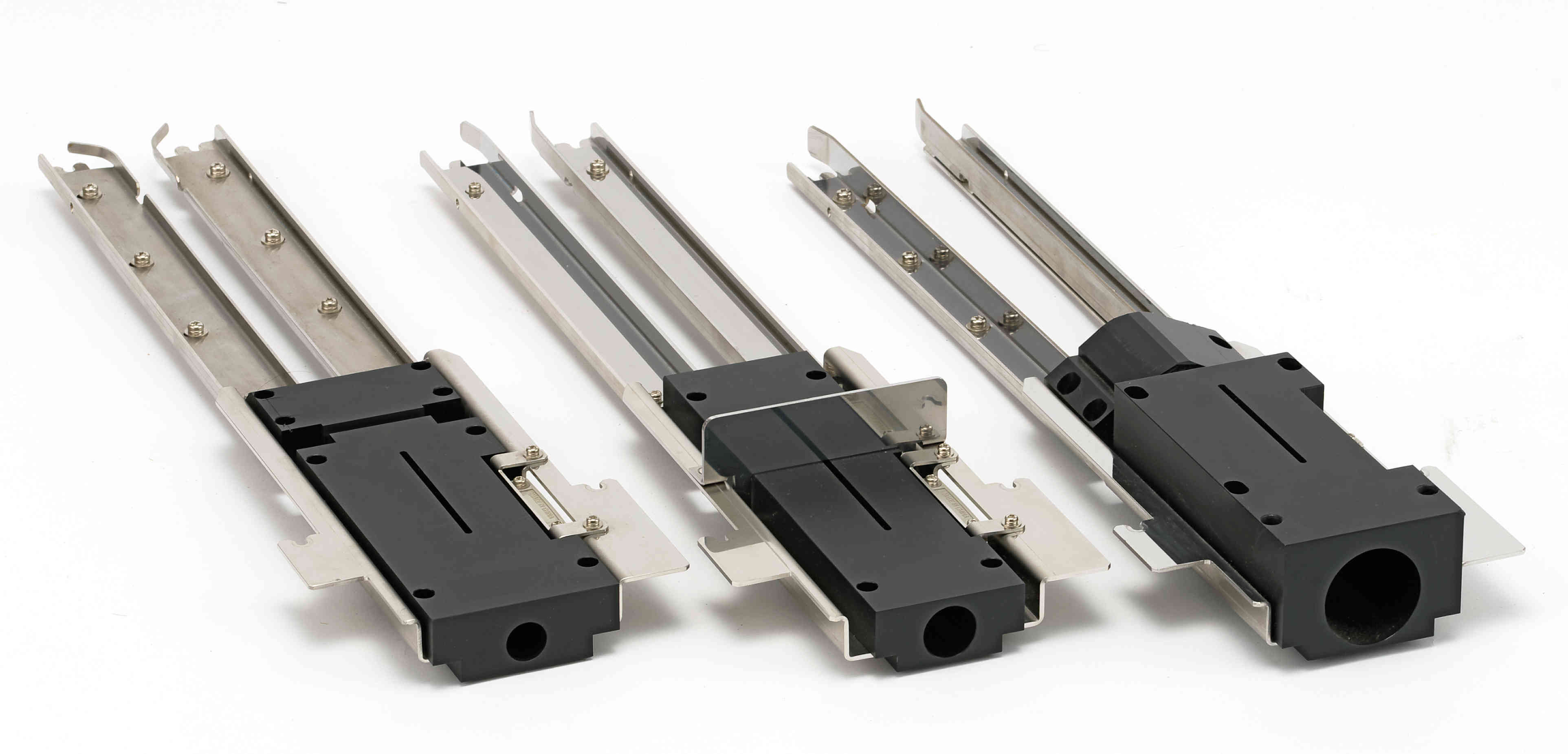

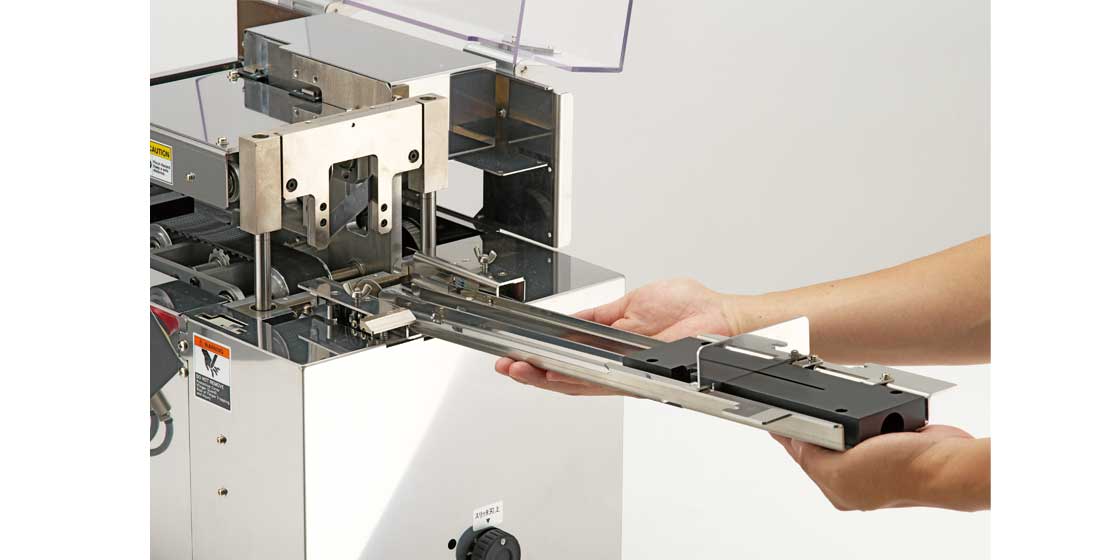

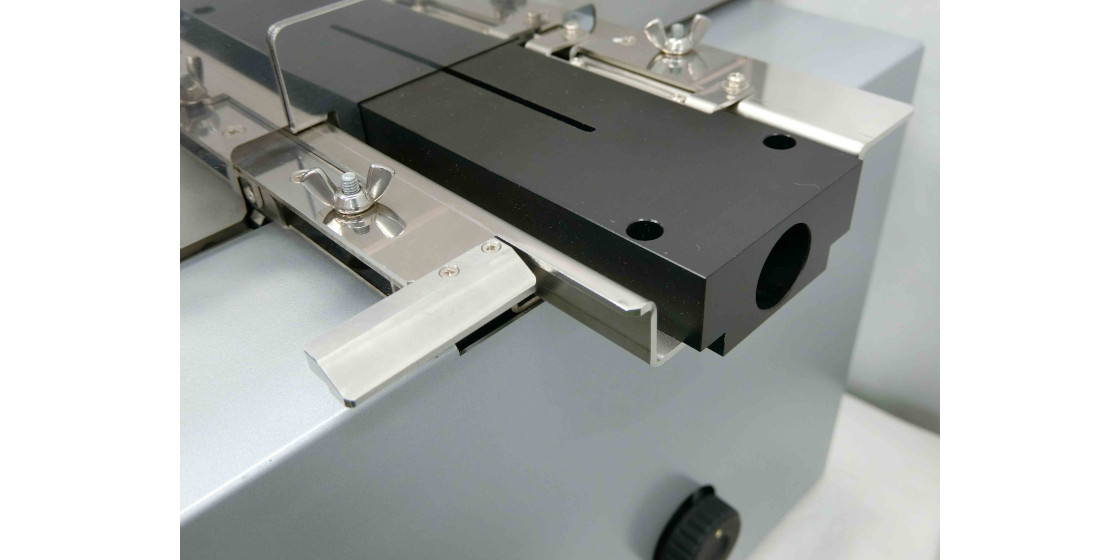

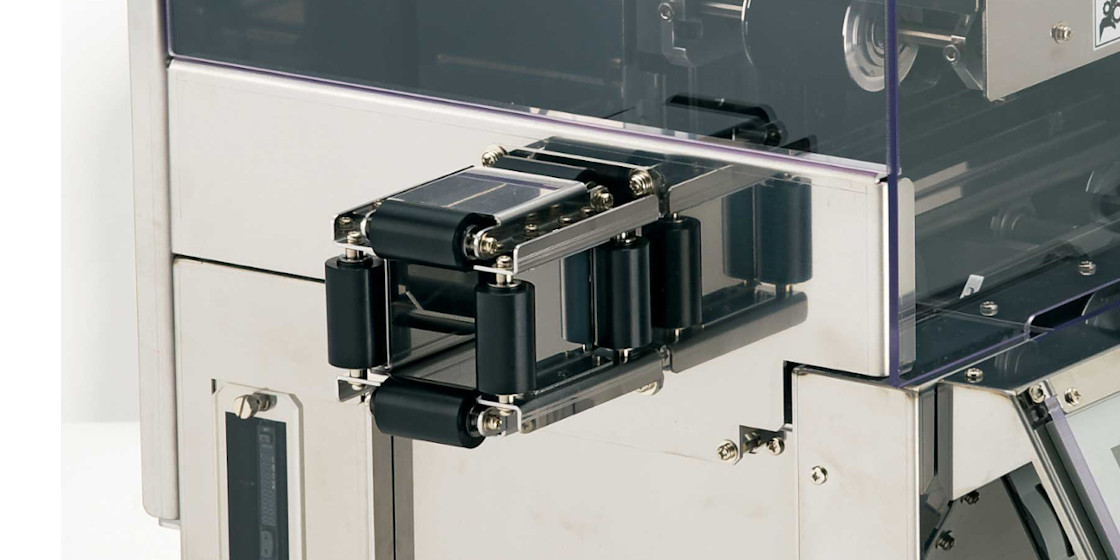

専用アダプタを交換することで、φ7~φ32までの
コルゲートチューブに対応。
-

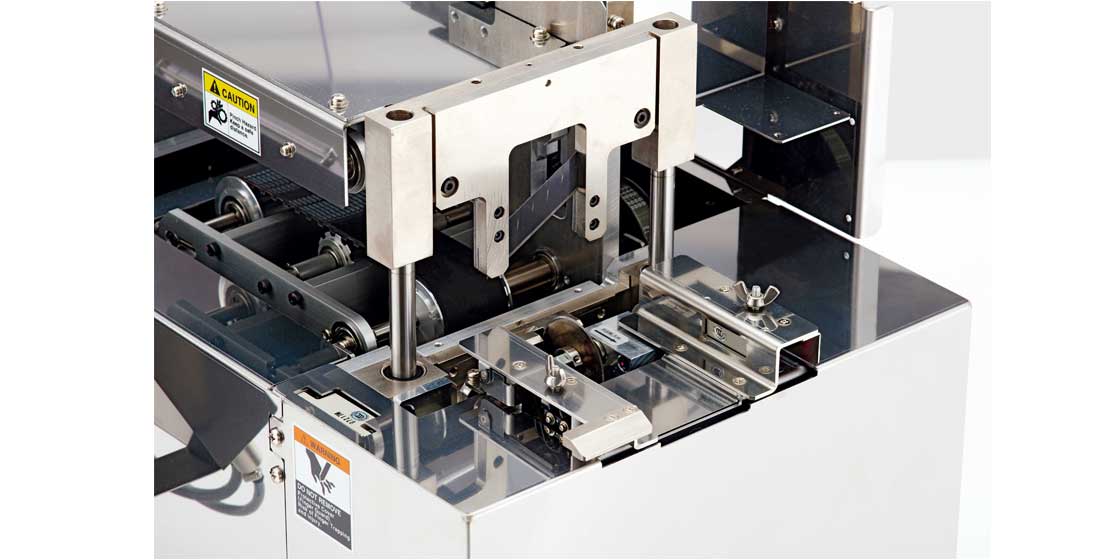

回転刃で縦スリット加工が可能。
・回転丸刃はハンドル操作で上下に可動し、スリット加工有り
・無しの位置を変更することが可能です。
-
切断刃は市販のカッター替え刃(大)を採用。
-
電動ベルト間隔調整機能を採用。

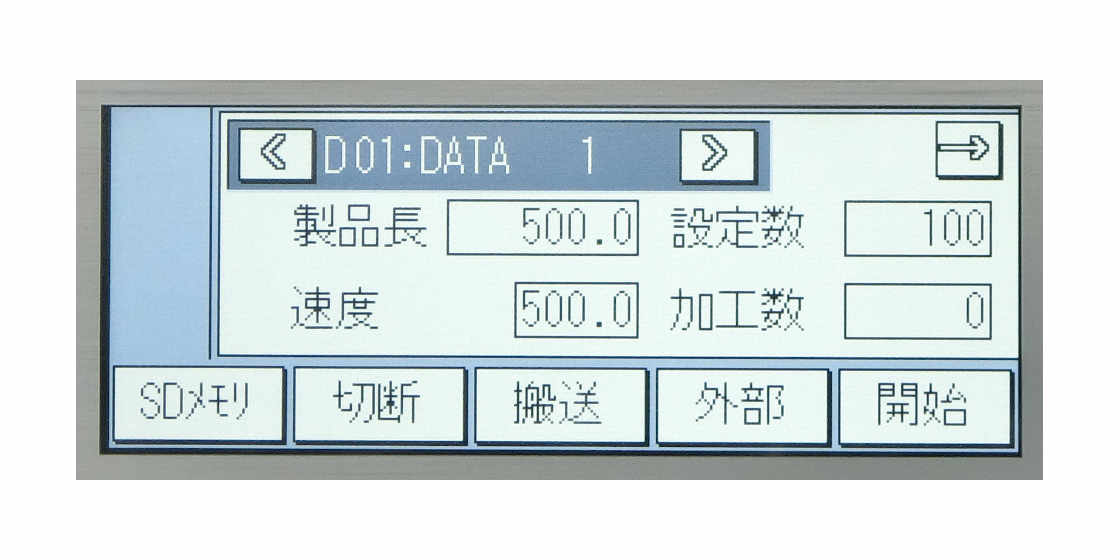

・タッチパネルからコルゲートチューブ外径を「ベルト高さ」に
入力する事で、上ベルトユニットの高さ位置を決定します。

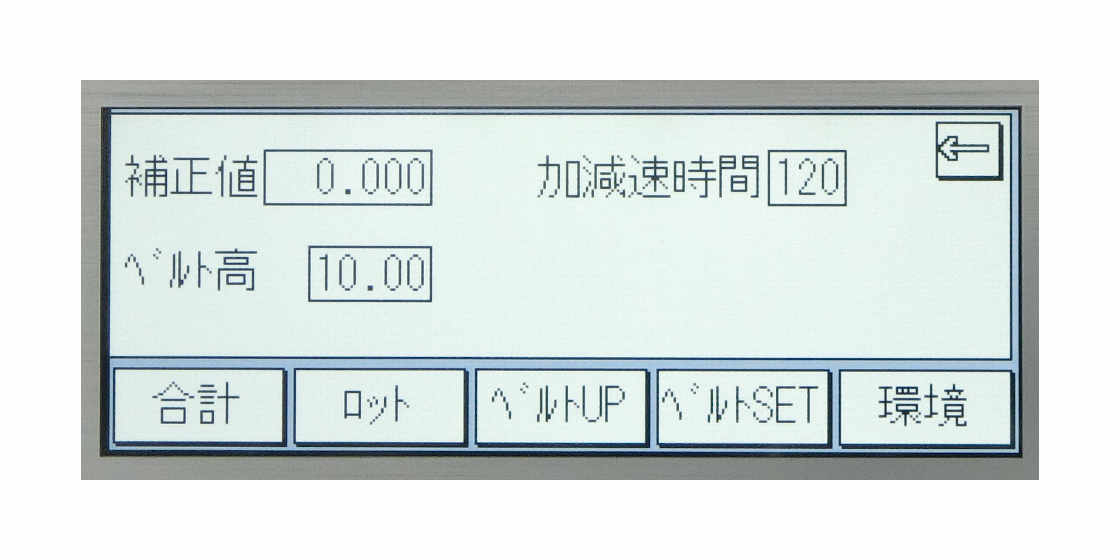

・「ベルトUP」ボタンで上ベルトユニットが上昇し「ベルトSET」
ボタンで「ベルト高さ」位置まで下降します。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
搬送速度は、最大 800mm/sec まで設定可能。
-
送り長さ(切断長さ)補正機能付き。
-
ロット取りカウンタ機能搭載。
-
タッチパネル表示は「日本語⇔英語」切り換えが可能。
-
SDカード対応のタッチパネルにより、メモリー数は640個まで対応。※SDカードは付属しておりません、予めご了承ください。
-
インターロックスイッチ

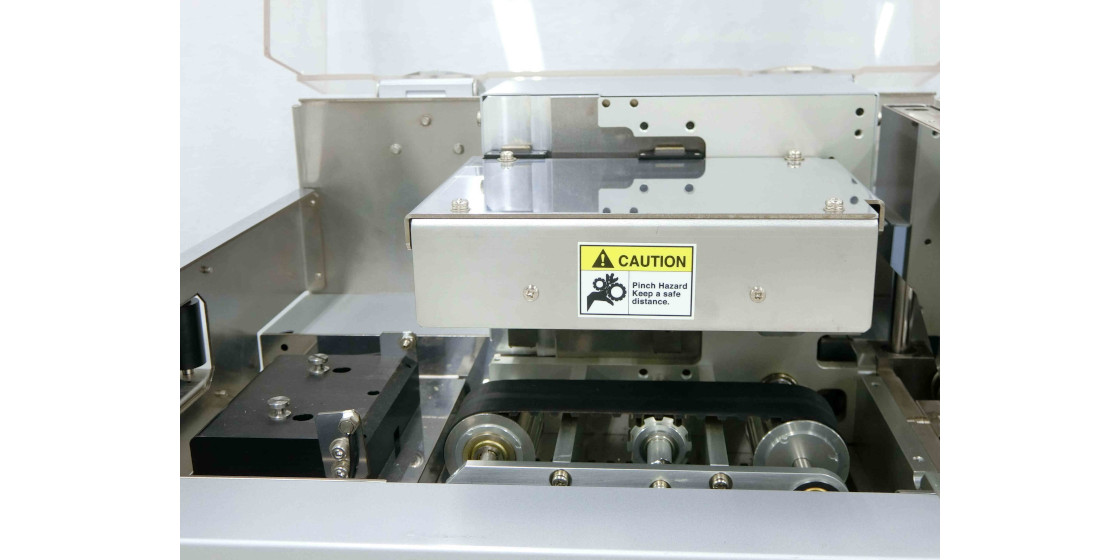

・ベルト駆動部に安全カバーをを設置し、カバー開にて電源を遮断します。
・専用アダプターを取り外すと電源が遮断されます。
-
外部入出力信号付き。
-
各種供給装置(Zフィード・スタンド)との連携が可能。
-
特注で200〜230V対応可能。
外部コントロール
外部コントロールは、他の制御機器からの電気信号のON/OFFにより、
切断機の動作・動作条件の設定などを行うための機能です。
(ベルトフィードタイプには標準装備です。)
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

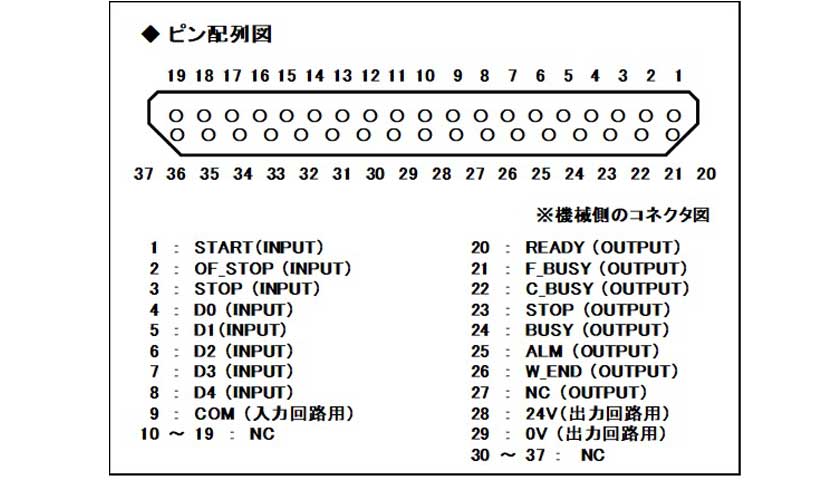

外部入出力コネクタ

I/O表
適合材料

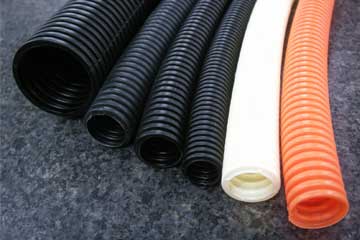

- コルゲートチューブ φ7~φ32

その他の材料・上記の材料について、テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを
詳しくお知らせいただけると、スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
型式 | ZKC-325VCAFT | ZKC-325VCAFT-G |
送り速度(mm/s) | 50〜800 | |
最小設定単位(mm) | 0.1 | |
切断長さ(mm) | 0.1〜999999.9 | |
切断数(個) | 1〜999999(∞) | |
繰返切断精度(mm)※1 | ±0.2 | |
外部入出力端子 | 有 | |
切断力(kN) | ||
加工量:設定長さ10mm(個/分)※2 | 110 | |
加工量:設定長さ100mm(個/分)※2 | 90 | |
加工量:設定長さ1000mm(個/分)※2 | 33 | |
電源 | AC100V5A | AC200V5A~AC230V5A |
外形寸法(mm)※3 | 587W×406D×457H | |
質量(kg) | 43 |
※1 当社試験材、指定長さによる切断精度です。
※2最高速度運転による加工量です。
※3外径寸法には、ネジなどの突出部は含まれていません。
注)材質、形状によっては切断できないものもございますので、ご確認ください。
※本切断機はPC通信非対応です。
保守部品
品名:型式
スリッター用回転刃:M1348-221-01G01
切断刃:LBB10K ※オルファー様製品の為、文具店にて購入可能です。
搬送ベルト(2本/1set):M1348-224-01G01
オプション
対応コルゲートチューブ 呼び径(サイズ) |
型式 |
7 | M1348-211 |
10 | M1348-212 |
13 | M1348-213 |
15 | M1348-214 |
19 | M1348-215 |
22 | M1348-216 |
25 | M1348-217 |
28 | M1348-218 |
32 | M1348-219 |
|
材料供給機

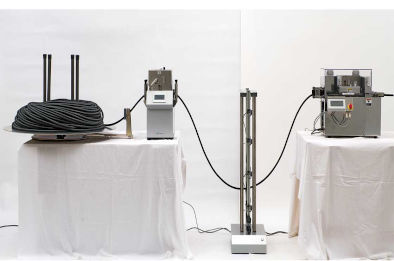

材料供給機接続例
安定した供給で、切断長精度が向上します。
コルゲートチューブをターンテーブルに搭載し切断機へ
供給する場合、束外径に合わせた「特注ターンテーブル」が必要となります。
