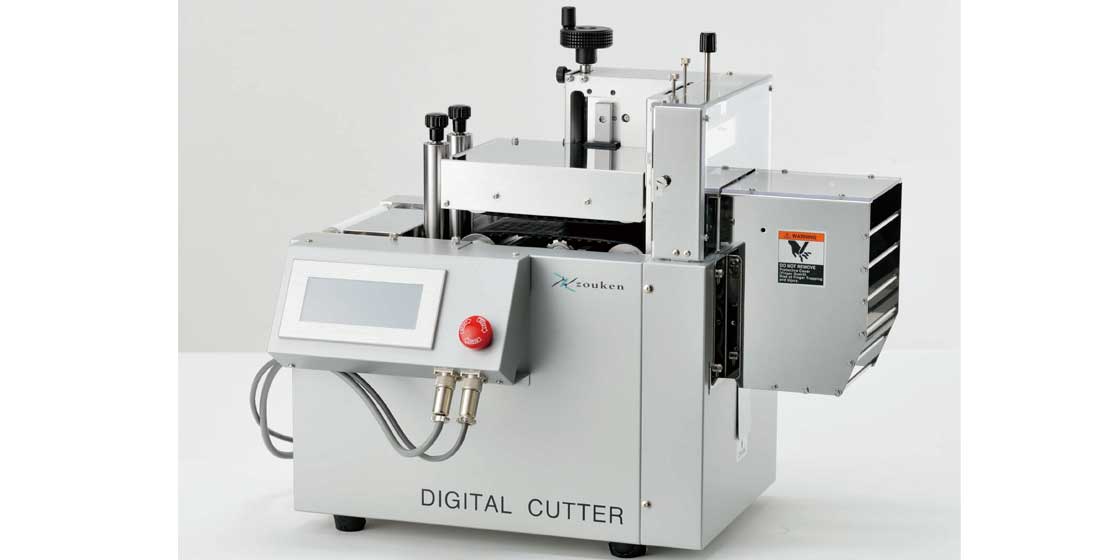

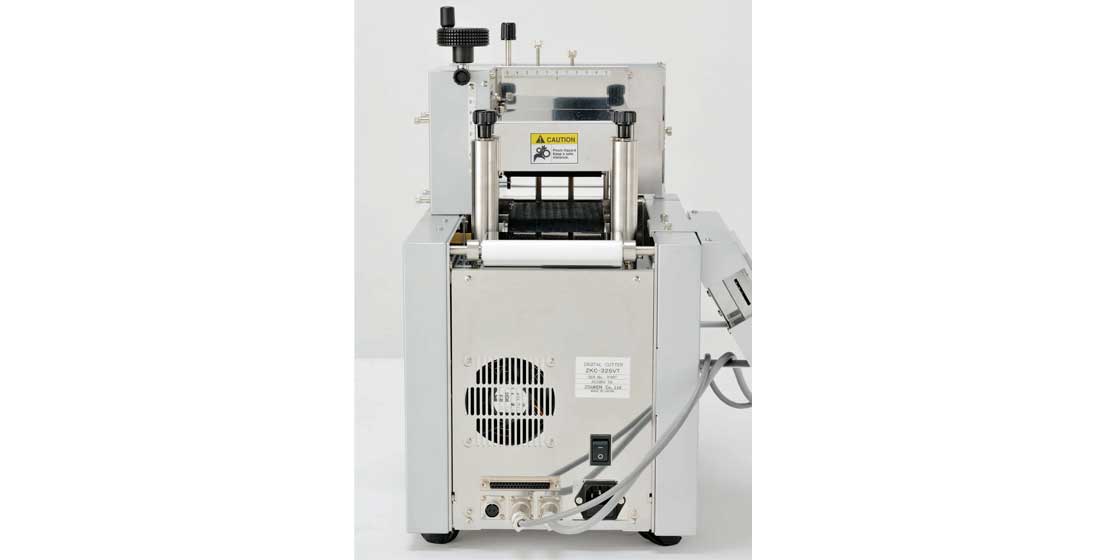

デジタルカッター
ベルトフィードタイプ

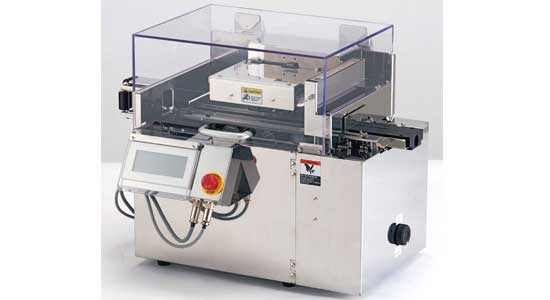

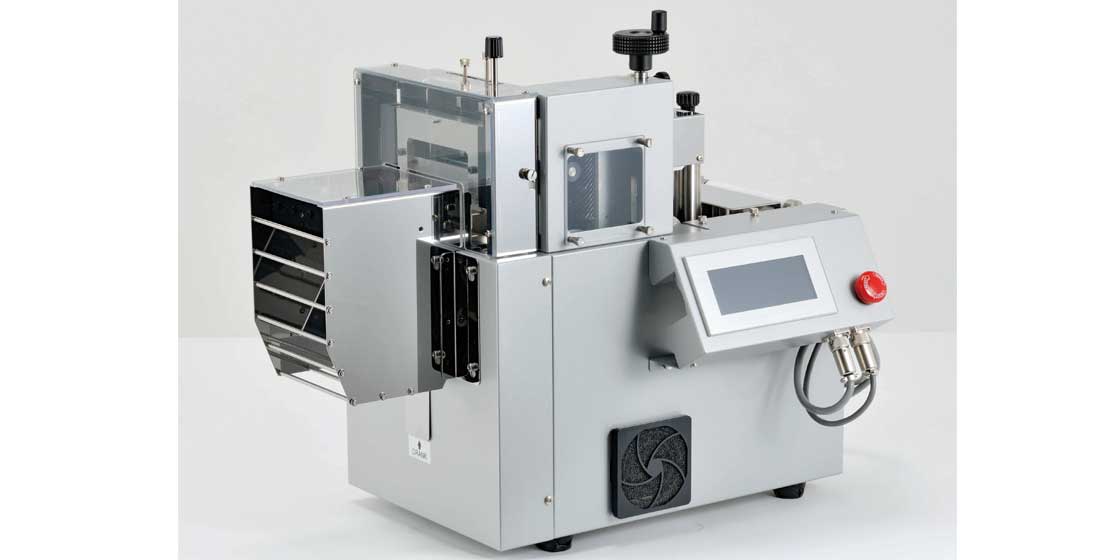

製品名|デジタルカッター ベルトフィードタイプ

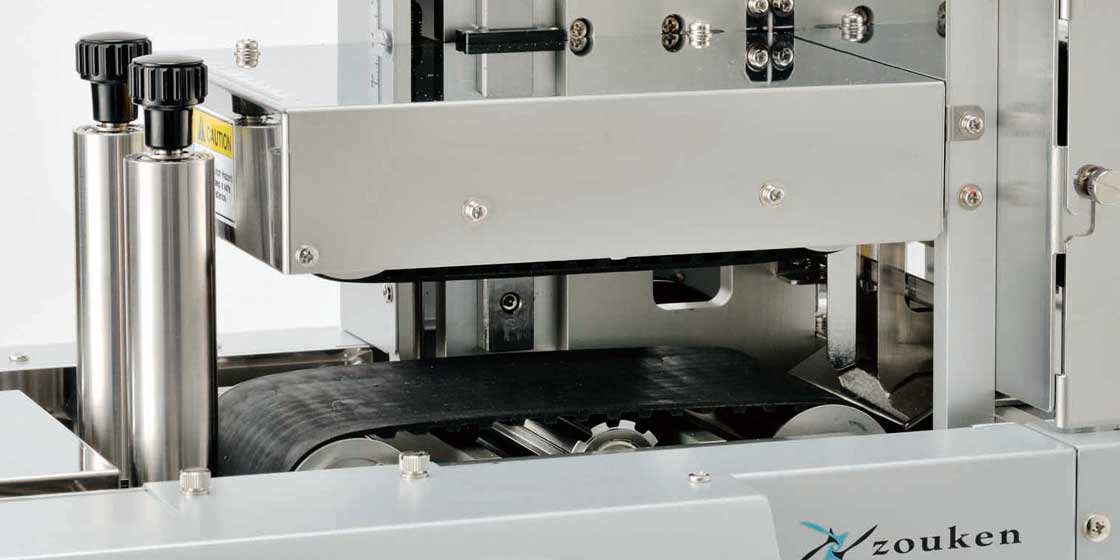

材料を上下の駆動ベルトで材料を挟み搬送、切断を行います。
ローラータイプでは精度が出にくい、伸びやすい、
薄肉表面に凸凹がある、滑りやすい材料に最適です。
※受注生産品
-
ZKC-325V(シャー刃タイプ)
-
ZKC-325VT(薄刃タイプ)
-

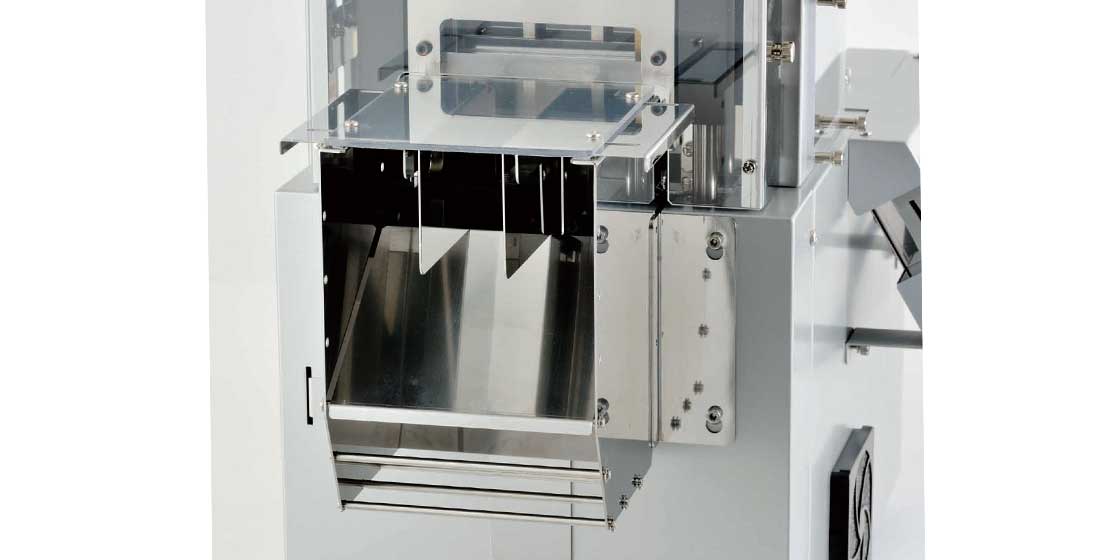

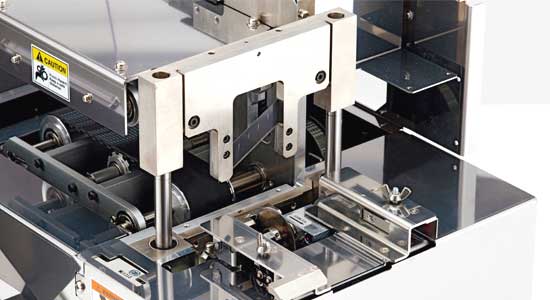

ZKC-325VF(シャー刃太物用タイプ)
-
ZKC-325VFT(薄刃太物用タイプ)
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
※ZKC-25Vシリーズは生産終了。ZKC-325Vシリーズが後継機種となります。
特長
-
ローラータイプでは、精度の出なかった材料、表面に凹凸がある材料、滑りやすい材料の切断に最適。
-
材料補充時のセット・交換が容易。
上ベルト部が、容易に持ち上がる機構のため、材料の出し入れがとても簡単。
-

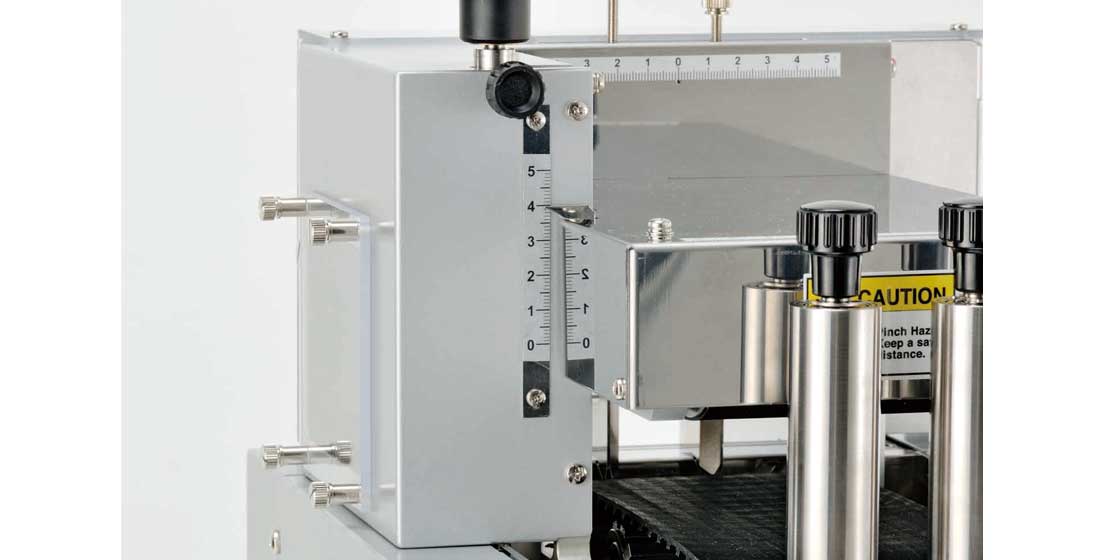

ベルト隙間調整機能付き。スケール付きで再現性があります。
-
搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上。
-
搬送速度は、MAX800mm/sec まで設定可能。
-
送り長さ(切断長さ)補正機能付き。
-
ロット取りカウンタ機能搭載。
-
タッチパネル表示は「日本語⇔英語」切り換えが可能。
-
SDカード対応のタッチパネルにより、メモリー数は640個まで対応。
※SDカードは付属しておりません、予めご了承ください。
-
外部入出力信号付き。
-
上ガイドローラを設置したことにより、ワークの搬送詰まりを軽減。
-
各種供給装置(Zフィード・スタンド)との連携が可能。
-
特注で200〜230V対応可能。

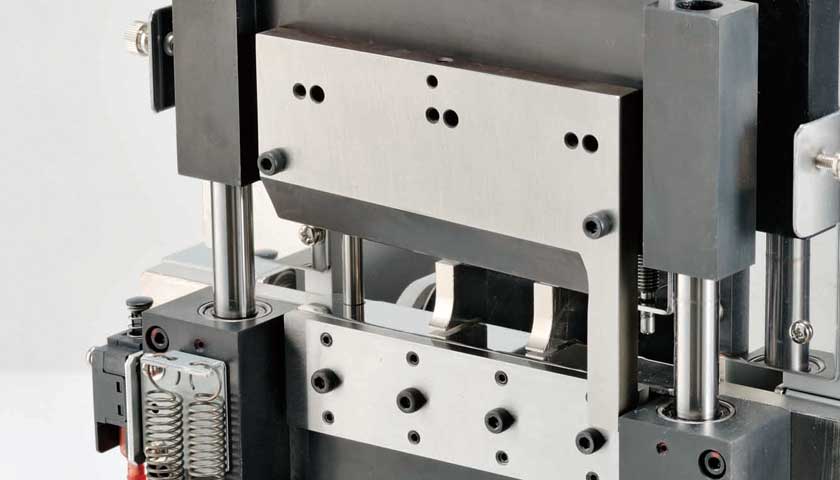

シャー刃
シャーリング機構を採用。
可動刃(上の刃)に角度をつけ、 ブロック状の固定刃
(下の刃)の角に擦り合わせながら
ハサミのように材料を切断します。
固定刃はブロック状ですので、摩耗した場合は
使用していない箇所の角に付け替えることで
切れ味を戻すことができます。

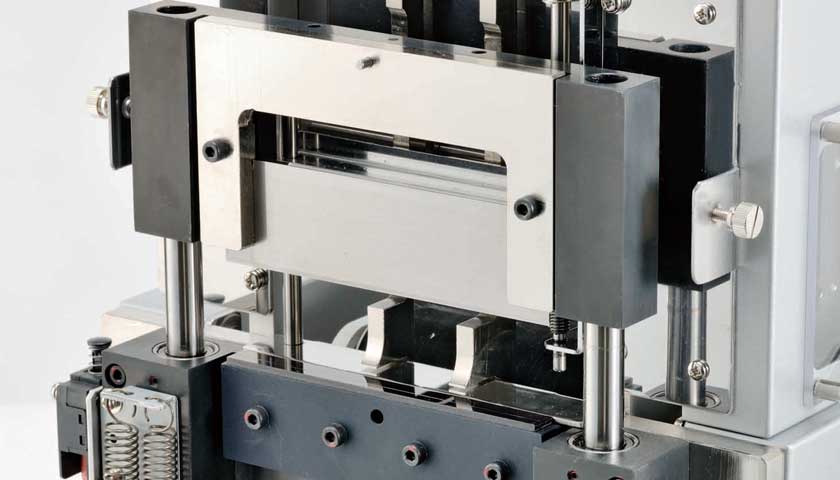

薄刃
薄い刃を材料の上から降ろして押し切りをします。
刃受け(薄刃を受ける部品)は樹脂製の板です。
切断加工をすると溝ができます。
溝が深くなってきた時期に刃受けの交換をします。
外部コントロール
外部コントロールは、他の制御機器からの電気信号のON/OFFにより、
切断機の動作・動作条件の設定などを行うための機能です。
(ベルトフィードタイプには標準装備です。)
※取り扱い説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。

外部入出力コネクタ

I/O表

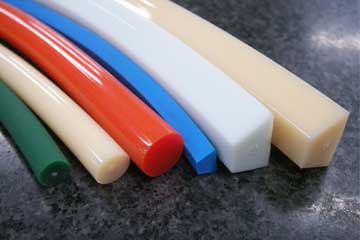

適合材料
- 異形材(円形でないもの)
- コルゲートチューブ
- 各種パッキング
- くせものチューブ(のびやすい/すべりやすい/つぶれやすい/凹凸のあるチューブ) など









その他の材料・上記の材料について、テスト切断を受け付けております。
お気軽にお問い合わせください。
※お問い合わせ時には、材質(品名・型式など)/直径/厚み/原反姿(ボビン巻・リール巻きなど)/切断長精度/断面精度/などを
詳しくお知らせいただけると、スムーズにテストが行えます。
デモ機のお問い合わせはこちら
こちらのメールフォームよりお問い合わせください
仕様
型式 | ZKC-325V /325VT |
ZKC-325VF /325VFT |
送り速度(mm/s) | 10〜800 | |
最小設定単位(mm) | 0.1 | |
切断長さ(mm) | 0.1〜999999.9 | |
切断数(個) | 1〜999999(∞) | |
繰返切断精度(mm)※1 | ±0.2 | |
有効切断幅(mm) | 80 | 48 |
切断部の開口高さ(mm) | 20 | 40 |
外部入出力端子 | 有 | |

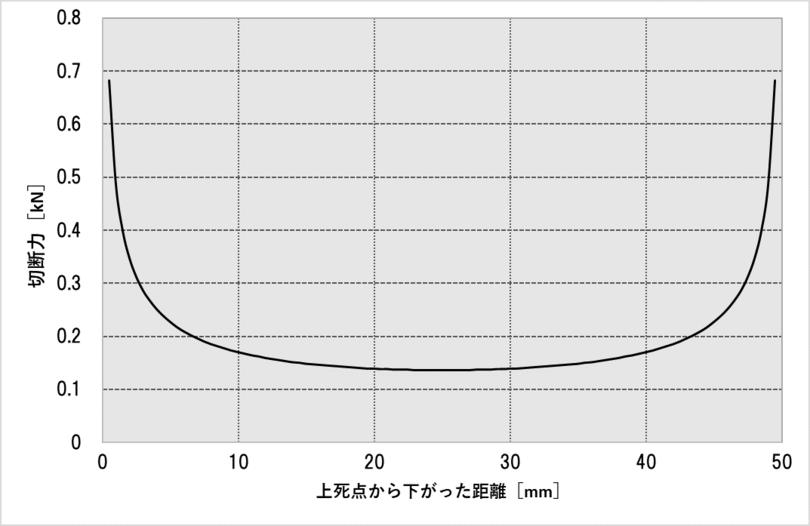

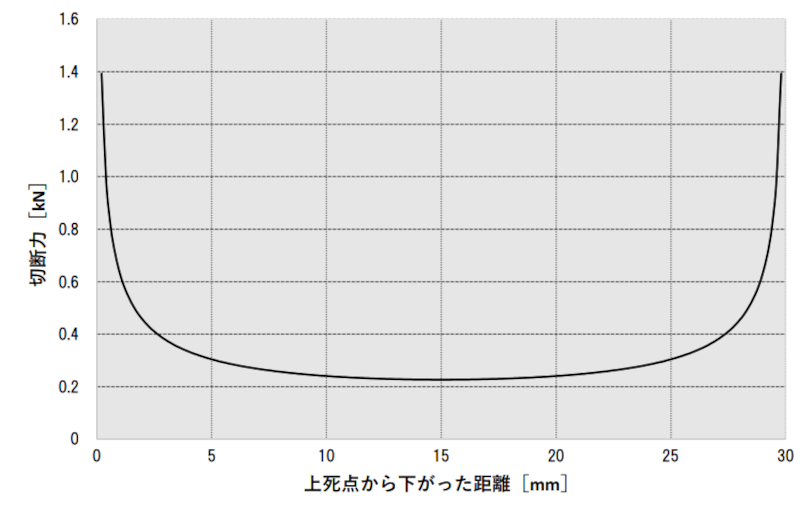

切断力(kN) | ||
加工量:設定長さ10mm(個/分) | 155 | 110 |
加工量:設定長さ100mm(個/分) | 92 | 90 |
加工量:設定長さ1000mm(個/分) | 33 | 33 |
電源 | AC100V 5A | |
外形寸法(mm)※2 | 521W×351D×471H | |
質量(kg) | 34 |
※1 当社試験材、指定長さによる切断精度です。
※2外径寸法には、ネジなどの突出部は含まれていません。
注)材質、形状によっては切断できないものもございますので、ご確認ください。
保守部品
品名:型式
可動刃: ZHU25V
固定刃: ZHS25
薄刃(10枚入り):ZHT25
刃受(10枚入り):ZHM25
薄刃ユニット:ZUT325V
搬送ベルト(2本):ZVT25
ZKC-325V→ZKC-325VT、ZKC-325VF→ZKC-325VFTに変更される場合、ZUT325V、ZHT25、ZHM25が必要になります。
(シャー刃タイプ → 薄刃タイプへ変更する場合)
ZKC-325VT→ZKC-325V、ZKC-325VFT→ZKC-325VFに変更される場合、ZHU25V、ZHS25が必要になります。
(薄刃タイプ → シャー刃タイプへ変更する場合)
オプション

品名:型式

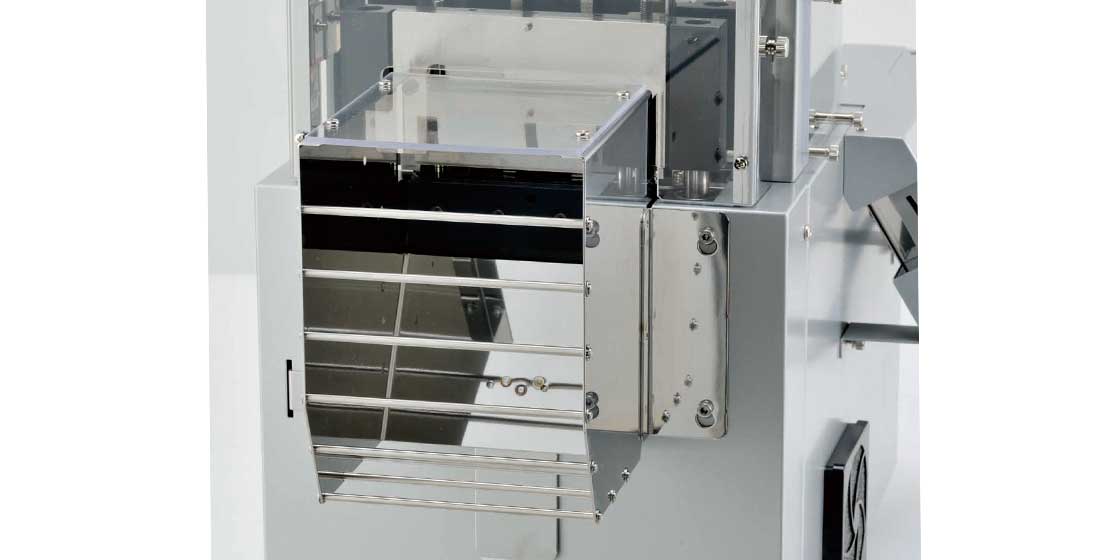

フィンガーガード用縦ガイド:FG25-TS1
長尺切断をされる場合は、縦ガイドをご使用になると、
排出がスムーズに行われます。

装着例
多様なご要望にお応えする、特注部品類

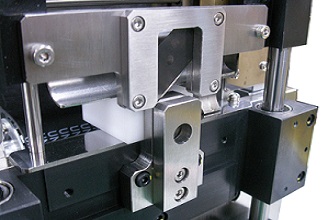

トンネル治具
切断部の前後までワークの姿勢を保持し、斜めに取り付けた刃で
切断する事により、切り口をシャープにします。
断面の直角度を要求されるワークに最適です。

入口ガイドローラーユニット
材料入口側に、回転式サイドガイドを設ける事で、
直線的に材料を送ります。
コルゲートチューブ専用機

NEW
(受注生産品)
専用アダプタを交換する事で、呼び径(サイズ)
7~32まで対応。
搬送上ベルトユニットを電動シリンダで上下させ、
設定数値へ移動し確実な再現性があります。

定寸切断を行いながらスリット加工が可能
スリット無しのチューブを搬送しながら回転丸刃で加工
するので直線状に加工が可能です。
回転丸刃を下げる事で、スリット有りの加工をしない
ことも可能です。
