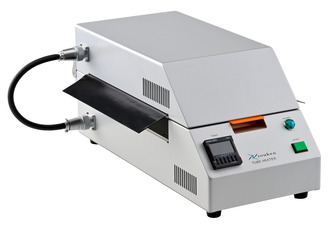

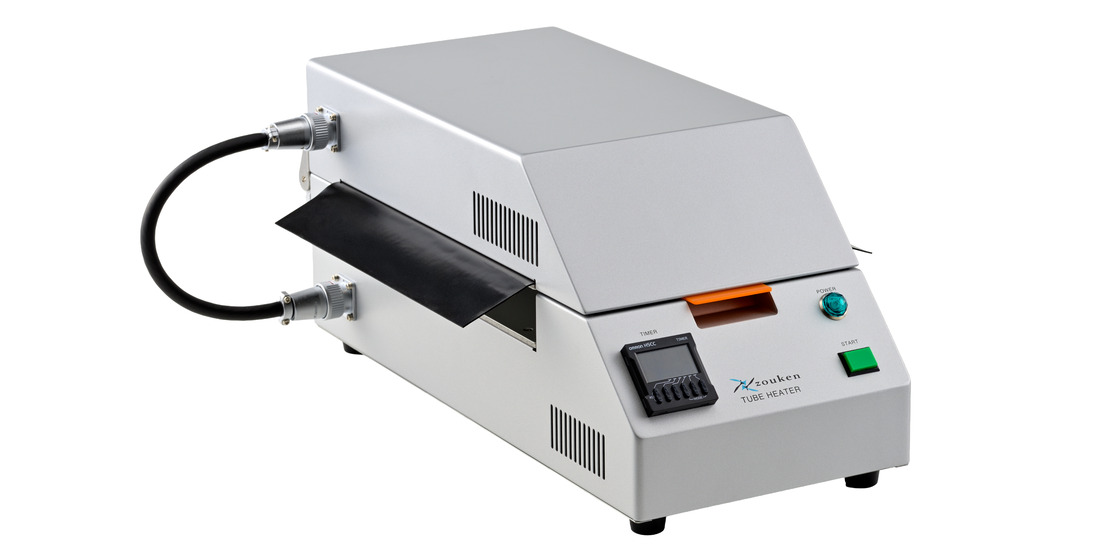

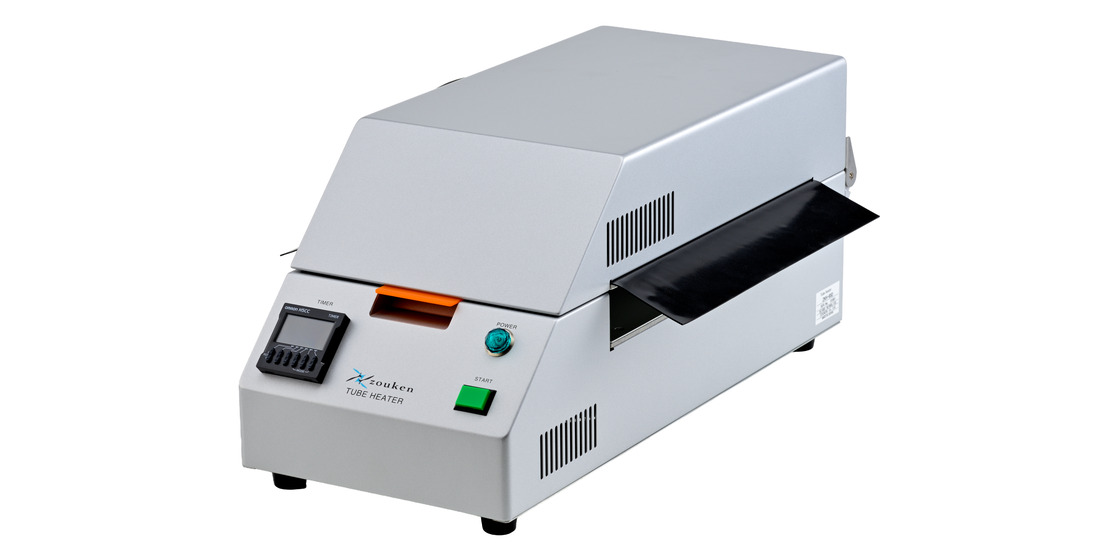

製品名｜チューブヒーター
ドライヤー使用の手作業に比べワンタッチで済み、
数秒で確実に熱収縮を実現。
一度に複数本の加工が可能。
加熱時間はデジタルタイマーで設定。
当社従来機より収縮差異を改善。
ヒーター出力も500Wから650Wへアップしました。
NEW ※2026年9月4日 販売開始
- ZKH-65D
カタログ
取扱説明書
製品動画
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
従来のドライヤーによる手作業に比べ、ワンタッチ、数秒で確実に収縮可能。
-
一度に数本の加工が可能。
-
デジタルタイマーを採用*。対象ワークにあわせて、加熱時間を自由に設定可能（最大20秒*）。
-
各種熱収縮チューブの収縮が可能。
-
近赤外線ヒーターを採用しており、色が付いた熱収縮チューブへ照射する事で、チューブ自体が発熱し収縮します。(透明チューブは収縮しません)
-
専用粗密ヒーターの採用により、ヒーター長手方向の収縮差異を改善*。ヒーター出力を500Wから650Wへ変更*。
*当社従来機ITH-15Sからの変更点

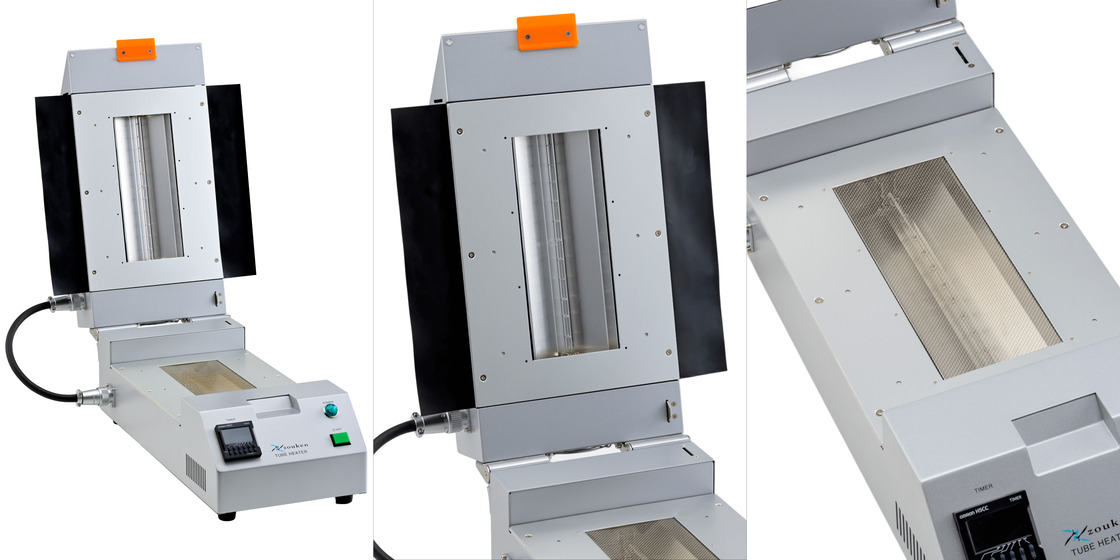

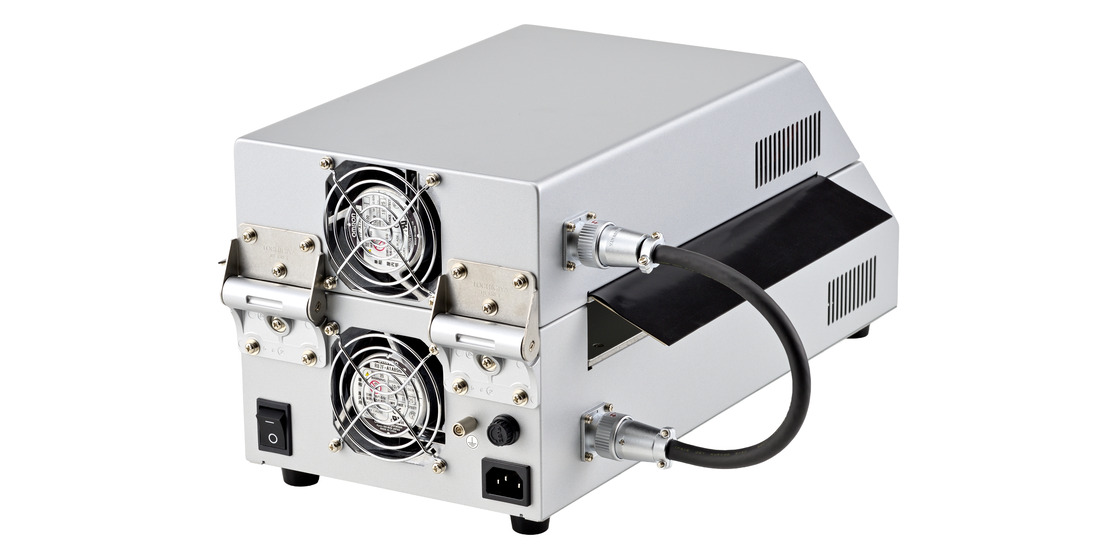

上下ヒーター開口 熱収縮加工箇所

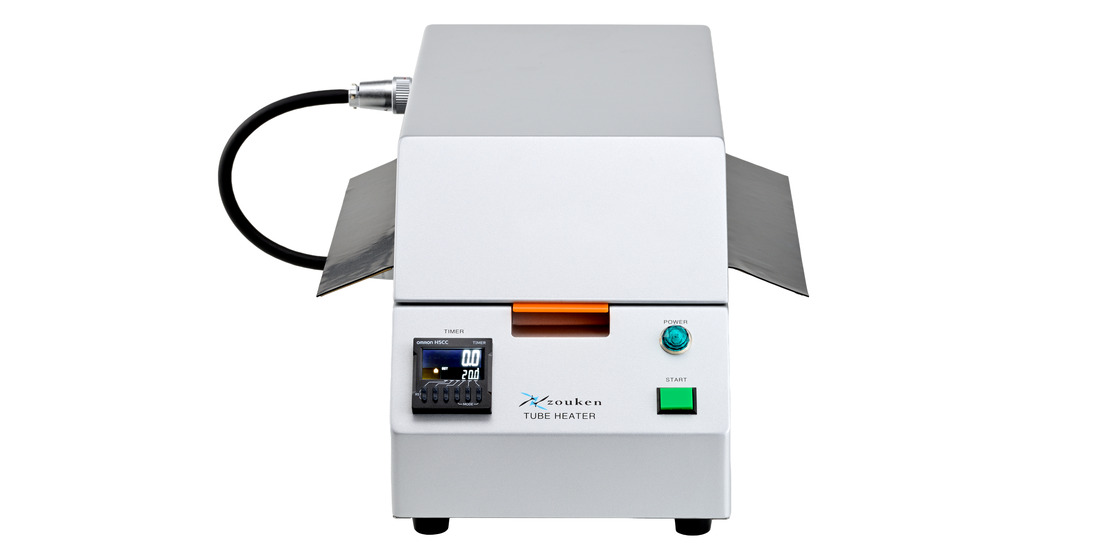

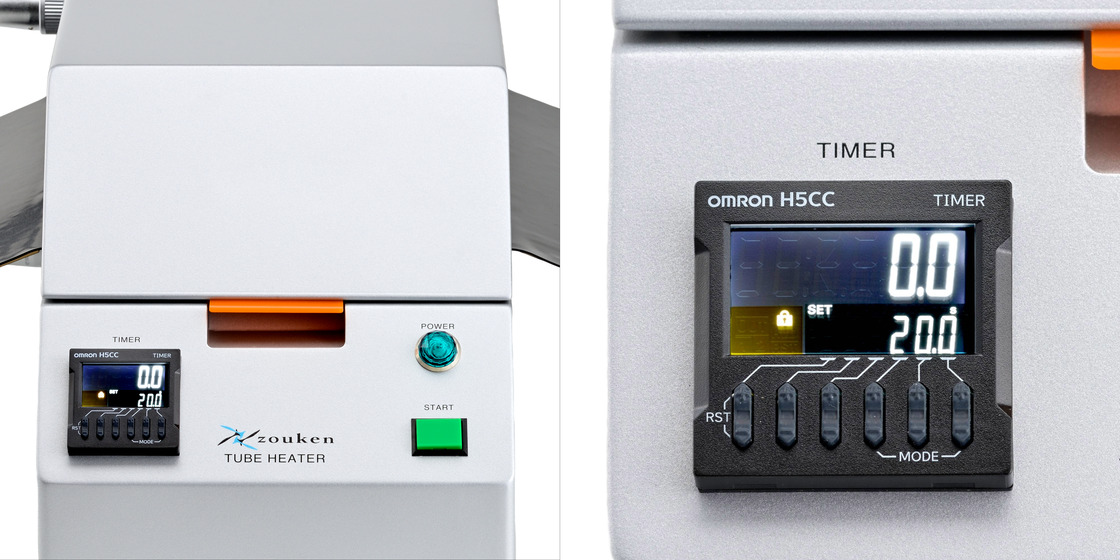

操作部 デジタルタイマーを設定しスタートします

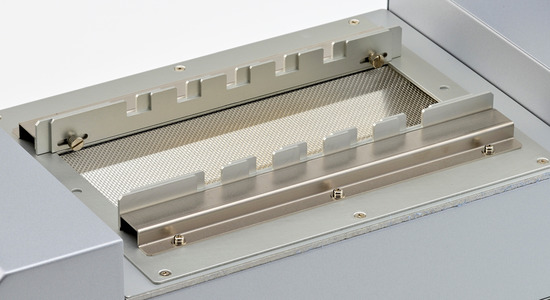

材料ガイド（G15S-001 オプション品）装着イメージ

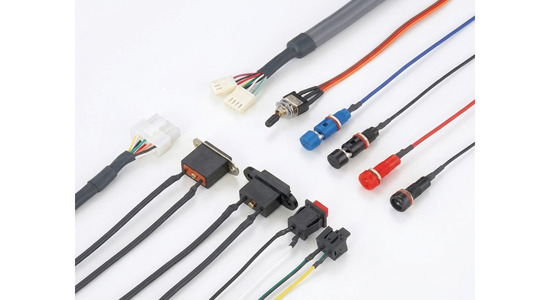

適合材料
・熱収縮チューブ(透明チューブを除く）
仕様
| 型式 | ZKH-65D |
| 対象熱収縮チューブ径 | Φ32mm以下 |
| 有効加熱範囲(mm) | 89×210 |
| 材料設置範囲(mm) | 206×284 |
| 加熱時間設定(秒) | デジタルタイマー設定(最大20秒) |
| ヒーター | 近赤外線ヒーター 650W×2本 |
| 過熱保護機能 |
・ サーマルプロテクタ：50℃ ・ 温度ヒューズ：130℃ ・ ヒーターオフ機能(カバーが開いたとき) |
| 電源 | AC100V 15A |
| 外形寸法(mm)※ | 206W×463D×216H |
| 質量(kg) | 8 |
※ 外径寸法には、ネジなどの突出部は含まれていません。
保守部品
品名：型式
ヒーター(1本):H65(上・下共通)
試料ステージ(1枚):S65D

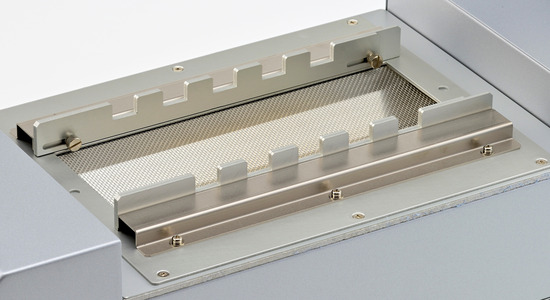

オプション
品名：材料ガイド
型式：G15S-001
5本までの材料を等間隔で位置決め・設置できる
専用の材料ガイドです。
※熱収縮チューブ以外の熱を加えたくない箇所には、
照射されないようにアルミホイルなどで
カバーをしてご使用ください。
・プレート可動幅(溝幅) ：15mm
・高さ(溝深さ) ：10mm
・設置できる材料の大きさ:最大Φ15mm
調整ネジで間隔を調整後、ネジで固定して使用します。

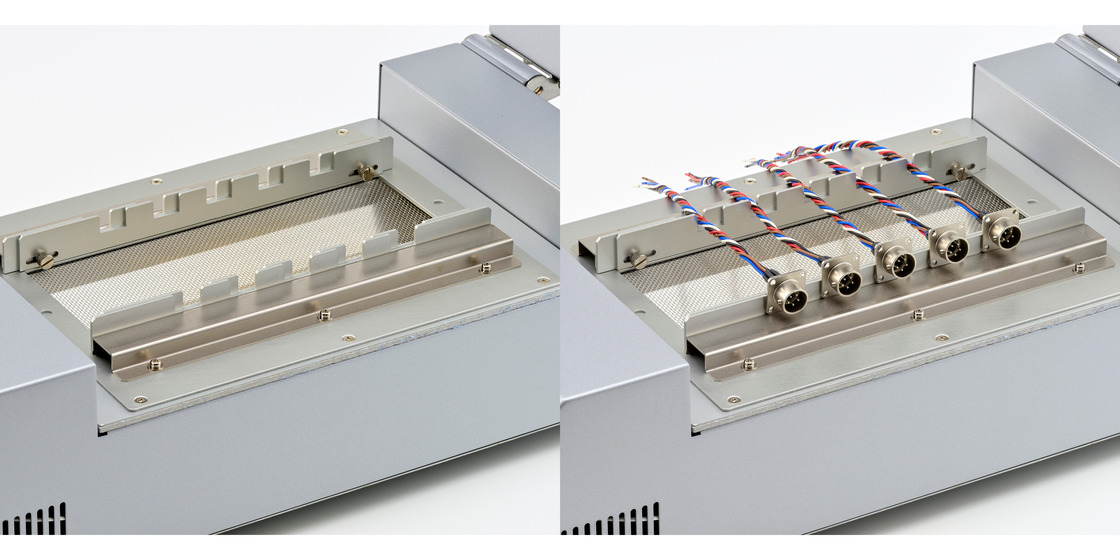

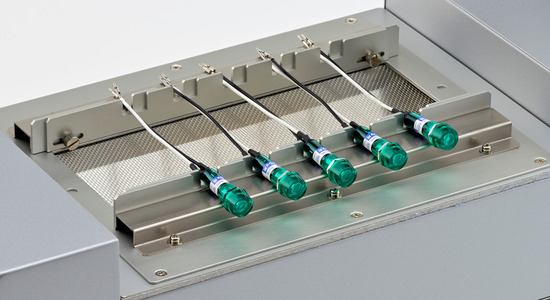

材料セット例
