材料供給機

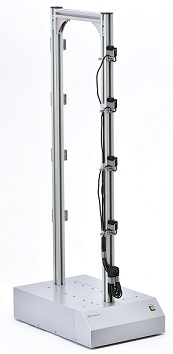

製品名｜センサースタンド
高精度の光センサーで材料検知をする
非接触検知スタンドです。
Zフィードシリーズと組み合わせて使用することで
センサーによる材料搬送が可能となります。
材料は幅200mmまで対応。
透明体、薄物、細い材料(最小φ0.5mm)といった
材料にも対応します。

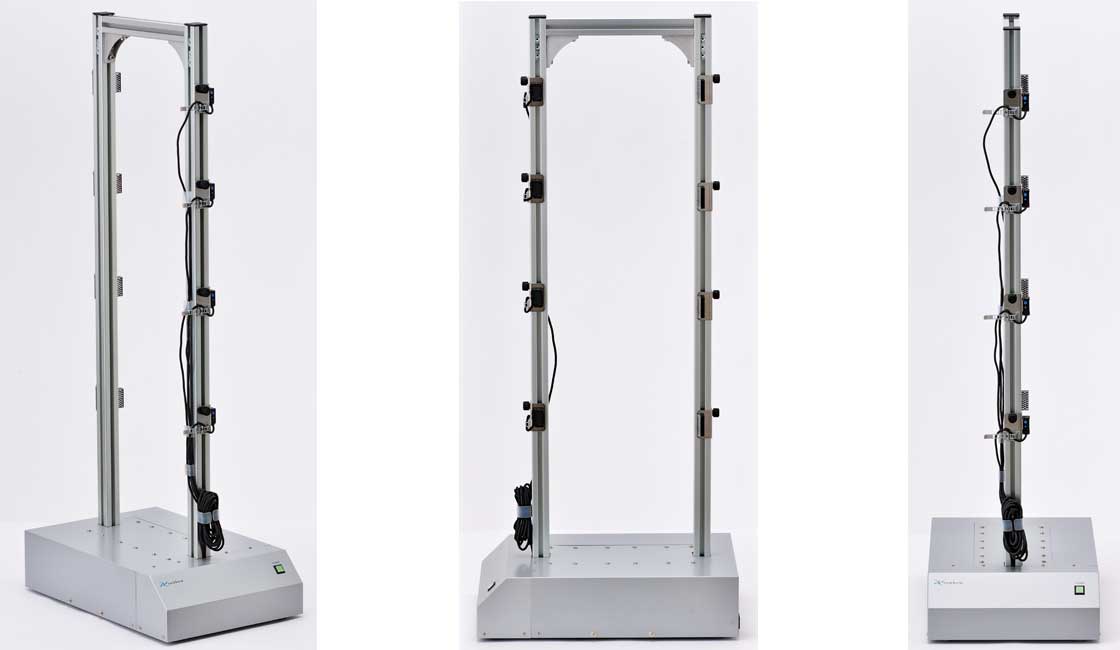

- ZSE−200H
カタログ
取扱説明書
供給機チャート
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
無負荷で供給センサーによる材料検知で
材料の搬送具合を検知します。 -
細い材料(最小Φ0.5mm)も安定した検出が可能。
-
薄物（フィルム・箔・紙など） も安定した検出が可能。
-
透明体の検出が可能。
-
ベース部の堅牢性を高めたことで、安定した検出が可能。
-
幅200mmまで対応可能。

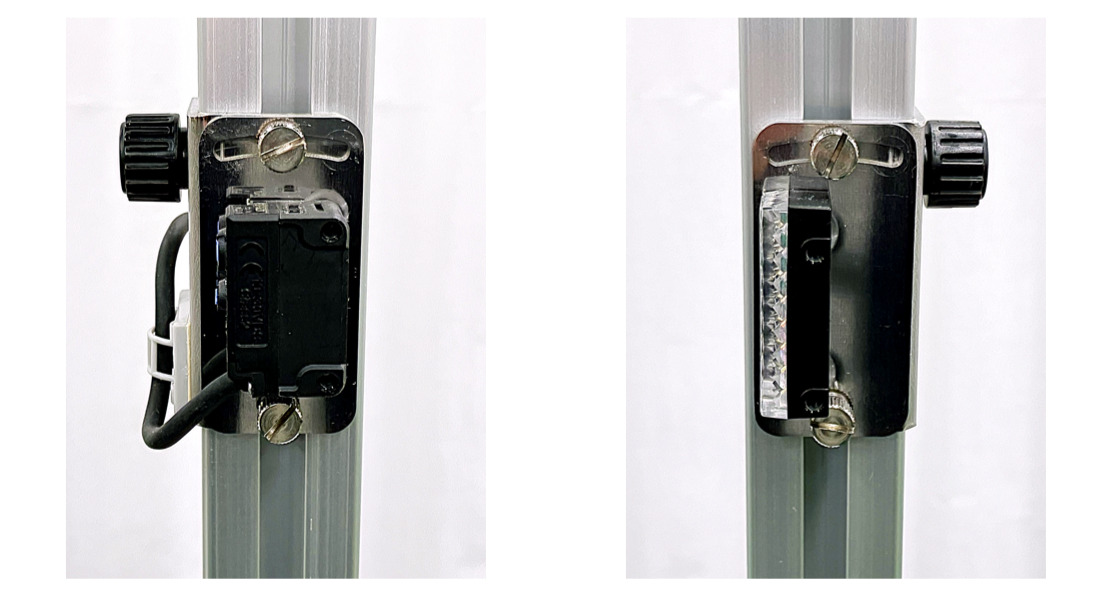

高性能センサーで細い材料（最小Φ0.5mm）も安定した検出が可能
仕様
| 型式 | ZSE-200H |
| センサータイプ | 反射型(赤外LEDダークオン) |
| センサ個数 | 4 |
| 最大幅(mm) | 200 |
| 最小検出材料径(mm) | Φ0.5 |
| 電源 | AC100V0.3A〜AC240V0.2A |
| 外形寸法(mm)※ | 300W×450D×1063H |
| 質量(kg) | 11(オプションガイド２組込み14) |
※外形寸法には、ネジなどの突出部は含まれていません。
オプション
品名：型式

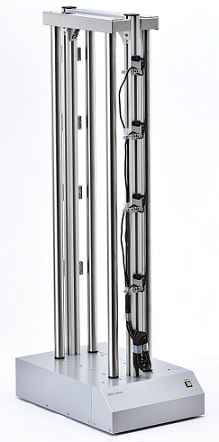

ガイドユニット(2本/set)：SEG‐200H
材料走行幅を規制することで、材料のバタつきを抑制します。
装着例：ガイドを開いて設置
装着例：ガイドを閉じて設置した状態

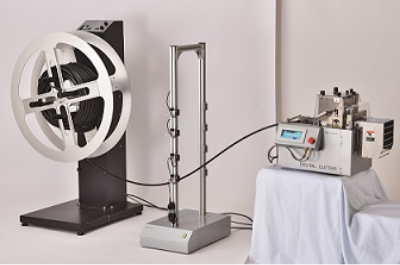

材料供給機接続
材料供給機
製品名｜センサースタンド
伸びやすい材料、傷つけたくない材料の供給
- ZSE-25
- ZSE-25H
※ZSE-25Hモデルチェンジに伴い、生産終了しました。
・ZSE-25H → ZSE-200H
・ZSE-25 → 後継機種なし
特長
- 光センサーで材料を検知する、非接触検知スタンド 。
- Zフィードと組み合わせることで、材料に急な負荷が加わらないように、滑らかに送ることが可能 。
仕様
| 型式 | ZSE-25 | ZSE-25H |
| センサータイプ |
透過型 3個使用 |
透過型 4個使用 |
| 最大幅(mm) | 150 | 190 |
| 電源 | AC100V0.3A〜AC240V0.2A | AC100V0.3A〜AC240V0.2A |
| 外形寸法(mm)※ | 150W×300D ×390H |
250W×400D ×1063H |
| 質量(kg) | 3.5 | 7 |
※外形寸法には、ネジなどの突出部は含まれていません。
