製品名｜卓上型リールスタンド
電源不要の卓上型リールスタンドです。
ボビン、リール、紙管に巻かれている材料の
繰り出し作業に適しています。
ブレーキ付きで必要以上の送り出しをせず、
材料に適度なたるみを作ります。
- ZKR-20
カタログ
取扱説明書
製品動画
FAQ
※取扱説明書は会員登録ページにて会員登録をすることによりID/PASSが発行されダウンロードできます。
特長
-
ボビン・リール・紙管等に巻かれている
ワークの送り出しに最適。 -
必要以上の送り出しをせず、適度なたるみを
保ちます。 -
ブレーキ付
切断機がワークを搬送するとアームが上がり、
ブレーキを切除し回転します。搬送を停止するとアームが下がり、ブレーキをかけて
回転を停止します。

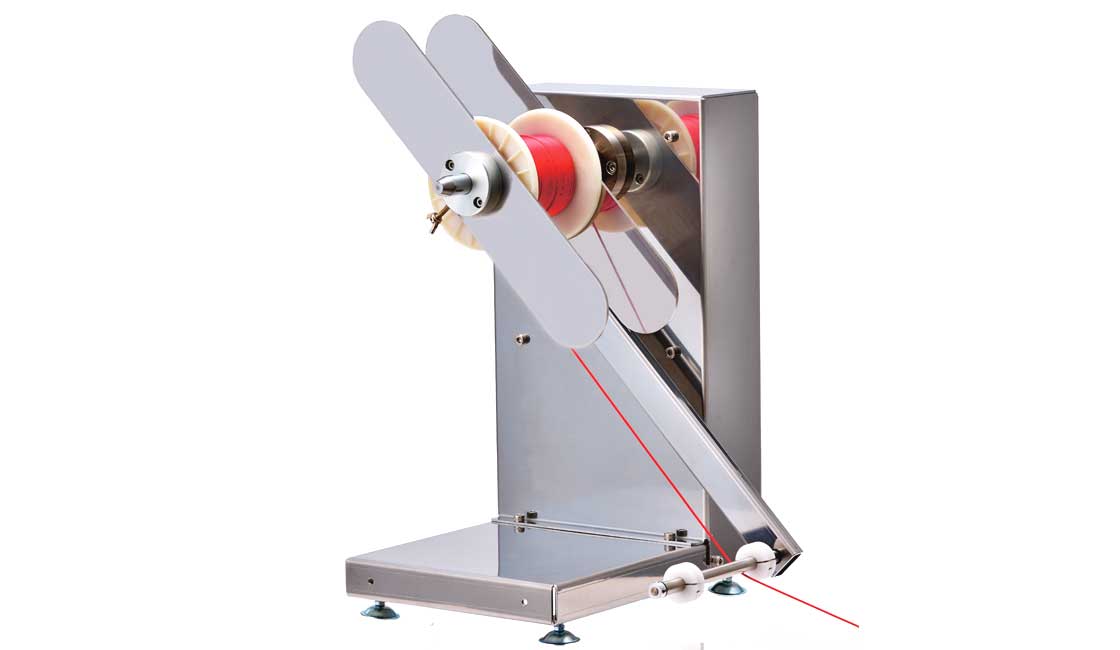

専用フランジと材料セットイメージ

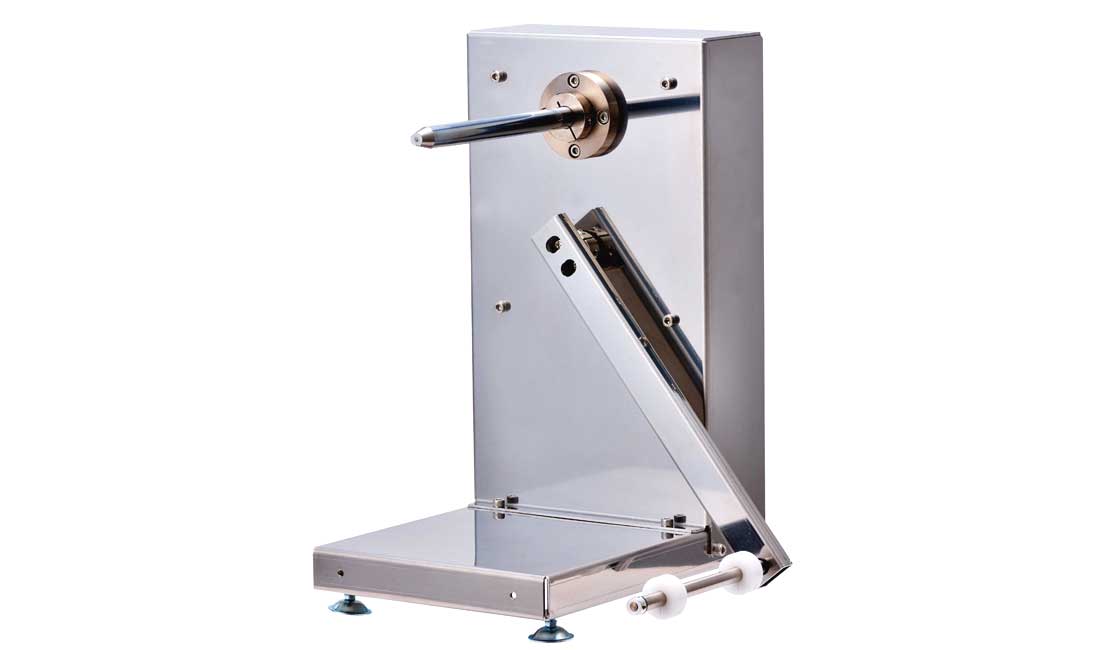

ZKR-20単体
専用フランジ（別売り）※受注生産品
| 型式 | 対応紙管内径 |
| ZFR-20-15 | Φ15mm |
| ZFR-20-20 | Φ20mm |
| ZFR-20-25 | Φ25mm |
| ZFR-20-50 | Φ50mm |
| ZFR-20-75 | Φ75mm |
| ZFR-20-100 | Φ100mm |
※対応紙管内径以外の径も特注対応いたします。
詳しくはご連絡ください。
仕様
| 型式 | ZKR-20 |
| 材料給紙方向 | 右(上下取り出し可能) |
| 積載可能材料重量(kg) | 5 |
| 材料巻径/材料幅 | 外径φ500ｍｍ以下 幅115ｍｍ以下 |
| シャフト外径(mm) | 15 |
| 外形寸法(mm)※ |
210W×265D×382H(本体のみ) 369W×265D×382H(アームのみ) |
| 質量(kg) | 6 |
※外形寸法には、ネジなどの突出部は含まれていません。
